توضیحات

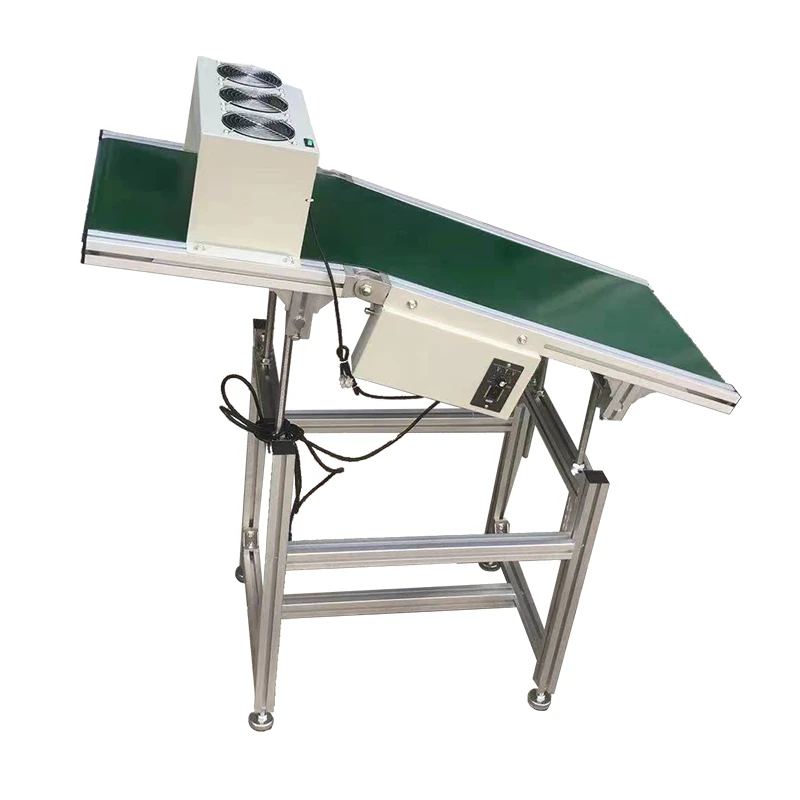

این تسمه نقاله برای تخلیه PCB ها یا پالت‌ها از یک دستگاه لحیم‌کاری موج با زاویه تنظیم شده استفاده می‌شود. بخش کاهش ارتفاع PCB/پالت را به ارتفاع استاندارد به دستگاه پایین‌آورنده نشان می‌دهد.

Automatic Wave Soldering Unloader

عملکرد و هدف:

1. تخلیه PCB: عملکرد اصلی یک دستگاه خودکار تخلیه لحیم‌کاری موج این است که پس از اتمام فرآیند لحیم‌کاری، PCB‌ها را از نوار نقاله دستگاه لحیم‌کاری موج خارج کند.
2. ادغام سیستم نقاله: این دستگاه‌ها معمولاً با دستگاه لحیم‌کاری موج ادغام می‌شوند و PCB‌ها را برای تخلیه مستقیماً از نوار نقاله لحیم‌کاری دریافت می‌کنند.
3. حفاظت از مؤلفه‌ها: دستگاه تخلیه اطمینان از دستگاه‌های دقیق برای جلوگیری از آسیب به مؤلفه‌های لحیم‌شده یا خود PCB دارد.

ویژگی‌های یک دستگاه خودکار تخلیه لحیم‌کاری موج:

1. سیستم نقاله: به طور معمول، دستگاه تخلیه شامل یک سیستم نقاله موتوری با عرض و طول قابل تنظیم است که برای دریافت PCB‌ها از دستگاه لحیم‌کاری موج طراحی شده است.
2. جدا کردن PCB: برخی مدل‌ها دارای مکانیزم‌هایی برای جدا کردن PCB‌های فردی از یک پنل یا نوار نقاله هستند که اجازه تخلیه PCB‌های تکی را می‌دهد.
3. عملکرد ذخیره‌سازی و انباشتن: دستگاه تخلیه ممکن است شامل یک منطقه ذخیره‌سازی یا مکانیزم انباشتن باشد که PCB‌های تخلیه شده را موقتاً قبل از پردازش یا بسته‌بندی بیشتر ذخیره کند.
4. سیستم کنترل: این دستگاه مجهز به یک رابط کاربری کنترلی کاربرپذیر است که امکان تنظیمات برای سازگاری با اندازه‌های مختلف PCB، نرخ تولید و نیازهای تخلیه مختلف را فراهم می‌کند.

مزایای استفاده از تخلیه کننده لحیم کاری موج اتوماتیک:

• اتوماسیون و کارایی: تخلیه کننده کار دستی در تخلیه PCB را حذف می کند، زمان تولید را کاهش می دهد و راندمان کلی را افزایش می دهد.
• حفاظت از قطعات: جابجایی خودکار خطر آسیب قطعات را در طول فرآیند تخلیه به حداقل می رساند و از یکپارچگی اتصالات لحیم شده اطمینان حاصل می کند.
• عملکرد مداوم: تخلیه کننده خودکار امکان کار مداوم دستگاه لحیم کاری موجی را بدون وقفه ناشی از تخلیه دستی فراهم می کند.
• ایمنی بهبود یافته: اتوماسیون خطر صدمات اپراتور مرتبط با جابجایی دستی PCB های داغ یا قرار گرفتن در معرض دود لحیم کاری را کاهش می دهد.

ملاحظات هنگام استفاده از تخلیه کننده لحیم کاری موج خودکار:

• سازگاری ادغام: اطمینان حاصل کنید که تخلیه کننده با دستگاه لحیم کاری موج خاصی که استفاده می شود سازگار و به درستی یکپارچه شده است.
• سازگاری با اندازه PCB: بررسی کنید که تخلیه کننده می تواند طیف اندازه های PCB در حال پردازش را از نظر ظرفیت عرض، طول و وزن در خود جای دهد.
• تعمیر و نگهداری و تمیز کردن: نگهداری و تمیز کردن منظم تخلیه کننده برای اطمینان از عملکرد بهینه و جلوگیری از آلودگی ضروری است.

تخلیه کننده لحیم کاری موج اتوماتیک از نظر کارایی، حفاظت از قطعات و ایمنی اپراتور مزایای قابل توجهی را ارائه می دهد. این جریان روان تولید را با خودکار کردن فرآیند تخلیه تسهیل می کند و به یک خط مونتاژ کارآمد و مولد کمک می کند.

ویژگی‌های محصول:

– تخلیه لحیم‌کاری موجی به طور خاص در دستگاه خروجی استفاده می‌شود که پس از لحیم‌کاری موجی دوگانه PCB متصل شده است.
– زاویه شیب انتهای جلو و عقب با پیچ‌ها به ترتیب قابل تنظیم است.
– بلت ضد لغزش امکان حمل و نقل پایدار را فراهم می‌کند و سرعت آن قابل تنظیم است.
– بلت ویژه از یک بلت سوراخ‌کاری استفاده می‌کند که به آن یک فن الکتریکی اضافه شده است تا به خنک کردن PCB کمک کند.

مشخصات محصول:

– انتقال موتور: 220 ولت 40 وات
– تنظیم عرض ریل: 50-400 میلیمتر
– سرعت انتقال: 0-1.8 میلیمتر
– منبع تغذیه: A/C220V، 1P

1. سیستم تغذیه از موتور 40 وات استفاده می‌کند که سرعت آن توسط گاورنر تنظیم می‌شود و سرعت قابل تنظیم از 0-4 متر در دقیقه است.
2. بلت از بلت ضد استاتیک سبز با عرض W400mm * T2.0mm استفاده می‌کند.
3. بدنه قاب تماماً از پروفیل‌های آلومینیوم صنعتی با ابعاد 40x40x1.2mm ساخته شده است.
4. ابعاد بدنه: 480 * 1200 میلیمتر (طول و عرض)



مزایای دستگاه های لحیم کاری موجی

• نوع اقتصادی و کم مصرف برای انواع فرآیندهای بدون سرب و سرب مناسب است.
• نرم افزار کنترل هوشمند، پارامترهای فرآیند حافظه، عملکرد گرمایش خودکار.
• صدای تجهیزات زیر 60 دسی بل است و سیستم تصفیه و بازیابی گازهای زائد الزامات حفاظت از محیط زیست کارگاه های بدون گرد و غبار 5S را برآورده می کند.
• اسپری موقعیت یابی خودکار و اسپری قلع، اسپری موتور پله ای/سیلندر بدون میله، طراحی پورت اسپری قلع ضد اکسیداسیون، مصرف برق و لوازم جانبی را تا 25 درصد نسبت به سال گذشته کاهش می دهد.
• کنترل حلقه بسته سیستم حمل و نقل می تواند دقیقاً زمان پیش گرم شدن و جوشکاری برد PCB را کنترل کند.
• تاج موج جت می تواند قسمت سایه اجزای SMD را به طور بی عیب و نقص جوش داده شود.
• میزان اکسیداسیون سرباره در موج فرارفتی بسیار کم است و موج آرام در قوز باعث می شود که اتصالات لحیم کاری به سمت بی نقصی متمایل شوند.
• منطقه پیش گرمایش هوای گرم دو مرحله ای 800 میلی متری دمای برد PCB را به طور یکنواخت و سریع افزایش می دهد. طراحی مستقیم با رهش سریع برای نگهداری راحت است.
• چاقوی هوای عایق قابل تنظیم برای جداسازی شار از ورود به جعبه پیش گرمایش برای اطمینان از ایمنی تولید.
• عملکرد خودکار ورودی و خروجی کوره قلع نگهداری آسان است.



تجهیزات تخلیه کننده خط SMT چین – HCT

تجهیزات تخلیه کننده خط SMT (فناوری نصب سطحی) جزء ضروری یک خط مونتاژ خودکار مورد استفاده در تولید لوازم الکترونیکی است. وظیفه اصلی آن حذف مدارهای تکمیل شده از خط تولید و آماده سازی آنها برای پردازش یا بسته بندی بیشتر است.

ویژگی ها و عملکردهای کلیدی تجهیزات تخلیه کننده خط SMT ممکن است شامل موارد زیر باشد:

1. سیستم نوار نقاله: تجهیزات مجهز به یک سیستم نوار نقاله است که PCB های مونتاژ شده را از انتهای خط SMT به منطقه تخلیه حمل می کند.
2. سیستم بینایی: یک سیستم بینایی تراز دقیق را تضمین می کند و جهت گیری صحیح بردهای مدار را قبل از تخلیه بررسی می کند. این می تواند عیوب یا ناهماهنگی ها را شناسایی کند و از حرکت محصولات معیوب به پایین دست جلوگیری کند.
3. کنترل کننده منطقی قابل برنامه ریزی (PLC): PLC عملکرد تجهیزات تخلیه کننده را کنترل می کند، حرکت سیستم نوار نقاله، سیستم بینایی و سایر لوازم جانبی یکپارچه شده در دستگاه را کنترل می کند.
4. مکانیسم انباشته کردن یا بافر کردن: تجهیزات تخلیه کننده معمولاً مکانیزم انباشتگی یا بافری دارند که در آن PCB های تخلیه نشده جمع می شوند. این امکان تولید مداوم در خط SMT را فراهم می کند و در عین حال زمان را برای فرآیندهای پایین دستی مانند بازرسی یا بسته بندی فراهم می کند.
5. رابط کاربری: تجهیزات ممکن است دارای یک رابط کاربر پسند باشد که اپراتورها را قادر می سازد تا پارامترهای مختلف مانند سرعت، ارتفاع پشته و مدیریت خطا را نظارت و تنظیم کنند. همچنین ممکن است بازخورد بلادرنگ در مورد آمار تولید و نرخ خطا ارائه دهد.
6. ویژگی های ایمنی: برای اطمینان از ایمنی اپراتور، تجهیزات ممکن است شامل سنسورهای ایمنی، دکمه های توقف اضطراری و موانع محافظ باشد. این ویژگی ها به جلوگیری از حوادث و محافظت از کارکنانی که در نزدیکی تجهیزات کار می کنند کمک می کند.
7. سازگاری: SMT Line Unloader Equipment به گونه ای طراحی شده است که با اندازه ها و انواع مختلف بردهای مدار که معمولاً در فرآیندهای مونتاژ الکترونیکی استفاده می شوند سازگار باشد. باید فاکتورهای شکلی مختلف را در خود جای دهد و با احتیاط از اجزای ظریف استفاده کند.

با ادغام یک تجهیزات تخلیه کننده خط SMT در یک خط مونتاژ خودکار، تولیدکنندگان می توانند کارایی تولید را بهبود بخشند، کار دستی را کاهش دهند، توان عملیاتی را افزایش دهند و کیفیت PCB های خود را تضمین کنند.



HCT SMT Line Unloader

HCT یک تولید کننده مشهور تجهیزات تخلیه کننده خط SMT مستقر در چین است. آنها در طراحی و تولید ماشین آلات تخلیه بار با کیفیت بالا برای صنعت تولید الکترونیک تخصص دارند. در اینجا چند نکته کلیدی در مورد تجهیزات تخلیه کننده خط SMT HCT آورده شده است:

1. عملکرد قابل اعتماد: تجهیزات تخلیه کننده HCT به دلیل عملکرد قابل اعتماد خود شناخته شده است و عملکرد روان و کارآمد را در خط مونتاژ تضمین می کند. این ماشین‌ها به گونه‌ای طراحی شده‌اند که تولیدات با حجم بالا را بدون افت کیفیت انجام دهند.
2. گزینه های سفارشی سازی: HCT درک می کند که تنظیمات مختلف تولید نیازمندی های منحصر به فردی دارند. بنابراین، آنها گزینه های سفارشی سازی را برای تجهیزات تخلیه کننده خود ارائه می دهند و به مشتریان اجازه می دهند ماشین ها را مطابق با نیازهای خاص خود تنظیم کنند. این شامل تطبیق سیستم نوار نقاله، سیستم دید و سایر ویژگی ها برای مطابقت با طرح و الزامات خط تولید است.
3. سیستم دید پیشرفته: HCT سیستم های بینایی پیشرفته را در تجهیزات تخلیه کننده خود ادغام می کند و امکان تراز دقیق و تأیید جهت گیری PCB را فراهم می کند. سیستم بینایی هرگونه نقص یا ناهماهنگی را تشخیص می‌دهد و اطمینان می‌دهد که فقط بردهای مدار با کیفیت بالا به پایین دست حرکت می‌کنند.
4. رابط کاربر پسند: HCT رابط های کاربرپسند را در طراحی تجهیزات خود در اولویت قرار می دهد. اپراتورها به راحتی می توانند پارامترهای مختلف را از طریق یک رابط بصری نظارت و کنترل کنند، عملکرد ماشین را ساده کرده و منحنی یادگیری را کاهش می دهند.
5. دوام و طول عمر: HCT تجهیزات تخلیه کننده خط SMT خود را با مواد و اجزای مستحکم می سازد و دوام و طول عمر را حتی در صورت استفاده مداوم در محیط های تولیدی پر تقاضا تضمین می کند. این امر هزینه های تعمیر و نگهداری و تعویض را در طول زمان کاهش می دهد.
6. انطباق با استانداردها: تجهیزات تخلیه کننده HCT با استانداردهای صنعتی از جمله مقررات ایمنی و گواهینامه های کیفیت مطابقت دارد. آنها رعایت استانداردهای بین المللی را برای اطمینان از رضایت مشتری و ایمنی کلی عملیات در اولویت قرار می دهند.
7. پشتیبانی پس از فروش: HCT پشتیبانی کامل پس از فروش شامل کمک فنی، در دسترس بودن قطعات یدکی و خدمات تعمیر و نگهداری منظم را ارائه می دهد. این تضمین می کند که مشتریان می توانند برای استفاده طولانی مدت به تجهیزات خود اعتماد کنند و زمان خرابی را به حداقل برسانند.
