توضیحات

نوار نقاله ورودی خودکار SMT و نوار نقاله تغذیه موجی DIP (بسته درون خطی دوگانه) هر دو نوع تجهیزاتی هستند که به ترتیب در تولید لوازم الکترونیکی برای تسهیل حمل و نقل و جابجایی قطعات در طول فناوری نصب سطحی (SMT) و فرآیندهای لحیم کاری موجی استفاده می شوند. در اینجا اطلاعاتی در مورد هر نوع نوار نقاله آورده شده است:

نوار نقاله ورودی خودکار SMT:

• عملکرد: یک نوار نقاله ورودی خودکار SMT برای انتقال PCBها و سایر قطعات به خط مونتاژ SMT طراحی شده است.
• بارگذاری کامپوننت: معمولاً شامل بارگیری اجزا بر روی نوار نقاله است که سپس آنها را به سمت ماشین های SMT مناسب برای قرار دادن یا پردازش بیشتر حرکت می دهد.
• یکپارچه سازی: این نوار نقاله ها اغلب با تجهیزات دیگر در خط مونتاژ SMT مانند ماشین های انتخاب و جاسازی، چاپگرهای ماسک یا سیستم های بازرسی ادغام می شوند.
• انعطاف پذیری: نوار نقاله های تغذیه خودکار SMT را می توان برای رسیدگی به اندازه های مختلف اجزاء سفارشی کرد و انواع مختلف ماشین آلات و فرآیندهای SMT را در خود جای داد.

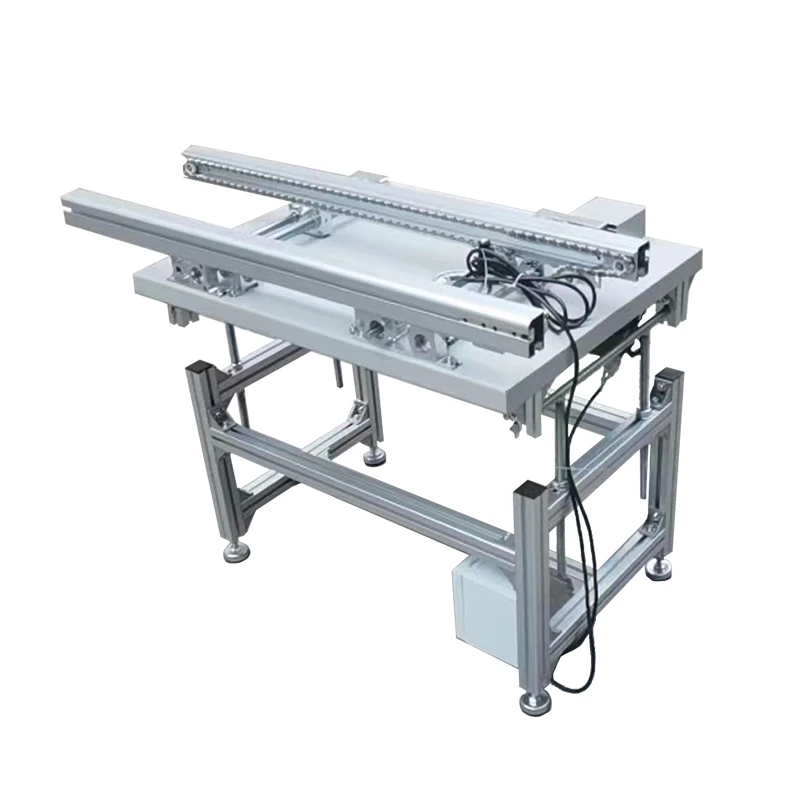

نوار نقاله ورودی لحیم کاری موج DIP:

• عملکرد: یک نوار نقاله ورودی لحیم با موج DIP به طور خاص در فرآیند لحیم کاری موج استفاده می شود، که برای لحیم کردن اجزای سوراخ از طریق یک PCB استفاده می شود.
• انتقال کامپوننت: این نوار نقاله PCBها را با اجزای سوراخ وارد شده از مرحله مونتاژ قبلی به دستگاه لحیم کاری موج منتقل می کند.
• تثبیت: نوار نقاله تراز و تثبیت مناسب PCBها را قبل از ورود به فرآیند لحیم کاری موجی تضمین می کند.
• بهینه سازی فرآیند: نوار نقاله های تغذیه لحیم کاری موجی به حفظ جریان روان و پیوسته PCB ها در دستگاه لحیم کاری موج کمک می کند و کارایی فرآیند لحیم کاری را بهینه می کند.

مزایای استفاده از این نوار نقاله ها:

• کارایی: این نوار نقاله ها با خودکار کردن فرآیند انتقال قطعات، به ساده سازی تولید، کاهش کار دستی و بهبود توان کلی کمک می کنند.
• دقت و دقت: آنها از قرارگیری و هم ترازی دقیق اجزا بر روی نوار نقاله اطمینان می دهند و خطر نابجا یا آسیب را به حداقل می رساند.
• بهینه سازی گردش کار: این نوار نقاله ها به جریان روان مواد، کاهش تنگناها و بهینه سازی فرآیند کلی مونتاژ کمک می کنند.
• قابلیت سفارشی‌سازی: تولیدکنندگان می‌توانند این نوار نقاله‌ها را مطابق با نیازهای تولیدی خاص خود، مطابق با اندازه‌های مختلف PCB، انواع قطعات و نیازهای ماشین سفارشی‌سازی کنند.

ملاحظات در هنگام استفاده از این نوار نقاله:

• سازگاری تجهیزات: اطمینان حاصل کنید که نوار نقاله ها با دستگاه های SMT یا دستگاه های لحیم کاری موجی در حال استفاده سازگار هستند و می توانند به طور یکپارچه در خط مونتاژ ادغام شوند.
• نگهداری و تمیز کردن: نگهداری و تمیز کردن منظم سیستم های نوار نقاله برای اطمینان از عملکرد مطلوب و جلوگیری از آلودگی ضروری است.
• اقدامات ایمنی: اپراتورها باید هنگام کار در اطراف این نوار نقاله ها، با در نظر گرفتن عواملی مانند حفاظت ESD و قطعات متحرک، از رویه های ایمنی مناسب پیروی کنند.

نوار نقاله های تغذیه خودکار SMT و نوار نقاله های ورودی لحیم با موج DIP با خودکارسازی حمل و نقل و جابجایی قطعات در طول فرآیندهای لحیم کاری SMT و موجی، نقش اساسی در تولید الکترونیک دارند. آنها به بهبود کارایی، دقت و بهره وری در خط مونتاژ کمک می کنند.

مشخصات محصول – نوار نقاله ورودی خودکار SMT

1. سیستم قدرت از یک موتور 40 وات استفاده می کند، سرعت توسط گاورنر تنظیم می شود و سرعت از 0-4 متر در دقیقه قابل تنظیم است.

2. بدنه قاب همه از پروفیل های آلومینیومی صنعتی 40x40x1.2mm ساخته شده است.

3. Platen: هیدروفرم شده با 1.2 صفحه سرد.

4. راه آهن راهنمای ثابت تخته مدار: مواد آلومینیومی سیم پلاگین ویژه به عنوان ریل راهنما 50X55 استفاده می شود و حرکت را می توان 50 ~ 350 میلی متر تنظیم کرد.

5. انتقال: زنجیر بی صدا نایلون 06C، عرض به صورت دستی با میله پیچ تنظیم می شود.

6. قدرت: موتور تنظیم سرعت الکترونیکی، قدرت 40 وات است، سرعت زنجیره 0.2 ~ 2.2 متر در دقیقه بی نهایت متغیر است.

ویژگی های محصول – نوار نقاله ورودی خودکار SMT

1. برای تخلیه PCB یا پالت از دستگاه لحیم کاری موج در 6-7 درجه استفاده می شود.

2. سرعت انتقال، ارتفاع انتقال و زاویه مسیر قابل تنظیم است.

3. فن خنک کننده را می توان نصب کرد تا بتواند PCB ها یا جزء را محافظت کند.

4. تسمه و مسیر ویژه، انتقال صاف، و کار پایدار و قابل اعتماد.



لحیم کاری موجی چیست؟

لحیم کاری موجی برای ایجاد تماس مستقیم سطح جوش تخته پلاگین با قلع مایع با دمای بالا برای رسیدن به هدف جوشکاری است. مواد اصلی نوار لحیم کاری است.

فرآیند لحیم کاری موجی: قطعات را در سوراخ های مربوطه وارد کنید → شار پیش پوشش → دمای قبل از پخت 90-100 درجه سانتی گراد، طول 1-1.2 متر → لحیم کاری موجی در دمای 220-240 درجه سانتی گراد → پایه های اضافی پلاگین را بردارید → بررسی.

لحیم کاری موجی با افزایش آگاهی مردم از حفاظت از محیط زیست، فرآیند لحیم کاری جدیدی دارد. در گذشته از آلیاژهای قلع-سرب استفاده می شد، اما سرب یک فلز سنگین است که برای بدن انسان بسیار مضر است. بنابراین اکنون یک فرآیند بدون سرب وجود دارد. از آلیاژ قلع-نقره-مس و شار ویژه استفاده می کند و دمای لحیم کاری به دمای پیش گرمایش بالاتری نیاز دارد. همچنین، پس از عبور برد PCB از ناحیه لحیم کاری، یک ایستگاه کاری منطقه خنک کننده باید راه اندازی شود. این جنبه برای جلوگیری از شوک حرارتی است. از طرفی اگر ICT وجود داشته باشد در تشخیص تاثیر می گذارد.



نوار نقاله ورودی خودکار SMT چین – HCT

چین به دلیل حضور قوی خود در صنعت تولید لوازم الکترونیکی شناخته شده است و این کشور خانه سازندگان مختلف سیستم های نوار نقاله ورودی خودکار SMT است. این سیستم‌های نوار نقاله نقش مهمی در انتقال قطعات و PCB (تخته‌های مدار چاپی) به ماشین‌های انتخاب و جاسازی در طول فرآیند مونتاژ دارند.

سیستم های نوار نقاله ورودی خودکار SMT تولید شده در چین برای ساده سازی تولید و بهبود کارایی طراحی شده اند. این سیستم ها مجهز به ویژگی هایی مانند کنترل سرعت قابل تنظیم، مکانیسم های تنظیم عرض و قابلیت تراز دقیق هستند که از انتقال روان و دقیق قطعات و PCB ها اطمینان حاصل می کنند. برخی از مدل‌های پیشرفته ممکن است شامل سیستم‌های بازرسی بینایی نیز باشند تا از قرارگیری و جهت‌گیری صحیح اجزا قبل از رسیدن به ماشین‌های انتخاب و جابجایی اطمینان حاصل شود.

سازندگان چینی سیستم های نوار نقاله تغذیه خودکار SMT اغلب بر روی ارائه تجهیزات قابل اعتماد و بادوام تمرکز می کنند. آن‌ها از مواد با کیفیت و روش‌های آزمایش دقیق استفاده می‌کنند تا اطمینان حاصل کنند که سیستم‌های نوار نقاله‌شان می‌توانند در برابر شرایط سخت محیط‌های تولید با حجم بالا مقاومت کنند. علاوه بر این، این تولید کنندگان معمولاً استانداردها و گواهینامه های بین المللی را برای تضمین عملکرد و قابلیت اطمینان محصولات خود رعایت می کنند.

علاوه بر تولید سیستم های نوار نقاله، تامین کنندگان چینی اغلب پشتیبانی فنی جامع، کمک نصب و خدمات پس از فروش را ارائه می دهند. این تضمین می کند که مشتریان راهنمایی و پشتیبانی لازم را در طول پیاده سازی و بهره برداری از سیستم های نوار نقاله ورودی SMT دریافت می کنند.

شایان ذکر است که در حالی که تولید کنندگان چینی متعددی از سیستم های نوار نقاله تغذیه خودکار SMT وجود دارند، برای مشتریان مهم است که تحقیقات و ارزیابی کاملی برای انتخاب تامین کننده معتبری که نیازهای خاص آنها را از نظر کیفیت، گزینه های سفارشی سازی و پشتیبانی مشتری برآورده می کند، انجام دهند.

چین یک مرکز مهم برای تولید سیستم‌های نوار نقاله ورودی خودکار SMT است که طیف وسیعی از راه‌حل‌های قابل اعتماد و کارآمد را برای افزایش بهره‌وری و کارایی فرآیندهای تولید الکترونیک ارائه می‌دهد.
