Economical Full Automatic Stencil Printing Machine

تیر اسکراپر از نوع دروازه ای می تواند سر اسکراپر را شناور کند و اسکراپر به طور خودکار بالا و پایین می رود. تمام ماشین های چاپ نیمه اتوماتیک می توانند از شابلون با براکت شابلون استفاده کنند. سیستم انتقال یک مرحله‌ای، دستگاه گیره خودکار توپ اسکرو دقیق موتور محور، و موقعیت‌یابی خودکار برد PCB.

دسته: چاپگر استنسیل خمیر لحیم کاری, چاپگر خمیر لحیم کاری خودکار

توضیحات
نظرات (0)

توضیحات

دستگاه چاپ استنسیل SMT تمام اتوماتیک

دستگاه چاپ استنسیل تمام اتوماتیک SMT یک دستگاه بسیار پیشرفته است که در صنعت تولید الکترونیک برای خودکار کردن فرآیند چاپ خمیر لحیم کاری برای مونتاژ فناوری نصب سطحی (SMT) استفاده می شود. در اینجا اطلاعاتی در مورد این ماشین ها آورده شده است:

ویژگی های دستگاه چاپ استنسیل SMT تمام اتوماتیک:

عملکرد خودکار: این دستگاه ها مجهز به سیستم های موتوری هستند که کل فرآیند چاپ را به صورت خودکار انجام می دهند و نیاز به مداخله دستی را کاهش می دهند.
سیستم های بینایی: آنها اغلب از سیستم های بینایی پیشرفته برای تراز و ثبت دقیق PCB و شابلون استفاده می کنند و از رسوب دقیق خمیر لحیم کاری اطمینان می دهند.
سیستم نوار نقاله: ماشین ها ممکن است شامل یک سیستم نوار نقاله باشند که PCB ها را در مراحل مختلف فرآیند چاپ حمل می کند و توان عملیاتی را افزایش می دهد.
کنترل های قابل برنامه ریزی: این ماشین ها دارای رابط های کاربر پسند با گزینه های قابل برنامه ریزی برای تنظیم پارامترهای چاپ مانند فشار، سرعت و زاویه هستند.
قابلیت‌های بازرسی: برخی از مدل‌ها سیستم‌های بازرسی داخلی را برای تشخیص عیوب یا اطمینان از کاربرد مناسب خمیر لحیم کاری پس از چاپ ارائه می‌دهند.
اتصال داده ها: بسیاری از ماشین ها را می توان به یک شبکه متصل کرد یا در یک خط تولید ادغام کرد که امکان تبادل یکپارچه داده ها و کنترل فرآیند را فراهم می کند.

مزایای استفاده از دستگاه چاپ استنسیل تمام اتوماتیک SMT:

افزایش بهره‌وری: این ماشین‌ها کار دستی را به شدت کاهش می‌دهند و امکان چاپ سریع‌تر و مداوم خمیر لحیم کاری را فراهم می‌کنند و در نتیجه خروجی تولید بالاتری دارند.
دقت و تکرارپذیری بالا: سیستم‌های خودکار تراز دقیقی را فراهم می‌کنند و احتمال خطاهای ناهماهنگی را در طول فرآیند چاپ کاهش می‌دهند.
کنترل کیفیت بهبود یافته: یکپارچه سازی سیستم های بازرسی امکان نظارت و تشخیص در زمان واقعی عیوب را فراهم می کند و کیفیت محصول را افزایش می دهد.
صرفه جویی در زمان و هزینه: اتوماسیون خطای انسانی را به حداقل می رساند، زمان راه اندازی را کاهش می دهد، استفاده از مواد را بهینه می کند و فرآیند کلی تولید را ساده می کند.

ملاحظات هنگام استفاده از دستگاه چاپ استنسیل تمام اتوماتیک SMT:

کالیبراسیون مناسب ماشین: کالیبراسیون منظم برای حفظ تراز دقیق و عملکرد ثابت لازم است.
آموزش اپراتور: اپراتورها باید آموزش مناسبی در مورد عملکرد، تعمیر و نگهداری و عیب یابی ماشین دریافت کنند تا از استفاده بهینه و به حداقل رساندن خرابی اطمینان حاصل شود.
نگهداری شابلون: تمیز کردن و تعویض منظم شابلون ها برای جلوگیری از گرفتگی یا نقص در رسوب خمیر لحیم کاری مهم است.

دستگاه های چاپ استنسیل تمام اتوماتیک SMT مزایای قابل توجهی را برای تولید لوازم الکترونیکی، افزایش کارایی، دقت و بهره وری و در عین حال بهبود کنترل کیفیت ارائه می دهند. این ماشین ها اجزای ضروری خطوط مونتاژ مدرن SMT هستند.

پارامتر فنی – دستگاه چاپ استنسیل SMT تمام اتوماتیک با شابلون

Category	Items	Parameters
OperationInterface	Operation System	WindowsXP
OperationInterface	Signal Connection	SMEMA
Vision System	Vision Parameter	High performance CCD and image processing system
Printing Accuracy	RepeatPrintingAccuracy	±0.015mm
Printing Accuracy	Printing Accuracy	±0.025 mm
Cycle Time	Printing Cycle	<8s/Piece（Does not include printing, cleaning time）
PCB Parameter	Stencil Size	370370mm~600800mm
	Frame Fixed	Air Cylinder
	PCB Size	Min. 50×50 mm, Max. 400×520 mm (max.600mm)
	PCB Thickness	0.4 ~ 6mm
	PCB Weight	≤3kg
	Support System	Magnetic thimble, magnetic top pin, manual edge holder
	Transport System	One stagetransport system
	Transfer Direction	L-R/R-L/L-L/R-R (software control)
	UVW Platform Adjustment Range	Not lower thanX:±3mm;Y:±7mm；e：±2°
Platform/TransportParameters	PCB Transport Height	900±40mm
	PlatformAdjustment Angle	Z:±2°
	Scraper Speed	10-180mm/ sec
Printing Parameter	Scraper Pressure	0.5~10Kg
	Down-release speed	0~20mm/s adjustable
	Scraper Angle	Standard 60°
General Specification	Software	Lifelong free maintenance and lifelong free software timely upgrade.
	Air Supply	4~6 Kgf/cm2
	Power Supply	AC:220±10%, 50/60HZ , 2.5KW
Dimensions		L1200W1200H1460

ویژگی محصول – دستگاه چاپ استنسیل SMT تمام اتوماتیک با شابلون

سیستم اسکراپر هوشمند

تیر اسکراپر از نوع دروازه ای می تواند سر لیسه را شناور کند و اسکراپر به طور خودکار بالا و پایین می رود. براکت شابلون برای استفاده از شابلون در تمام ماشین های چاپ نیمه اتوماتیک مناسب است.

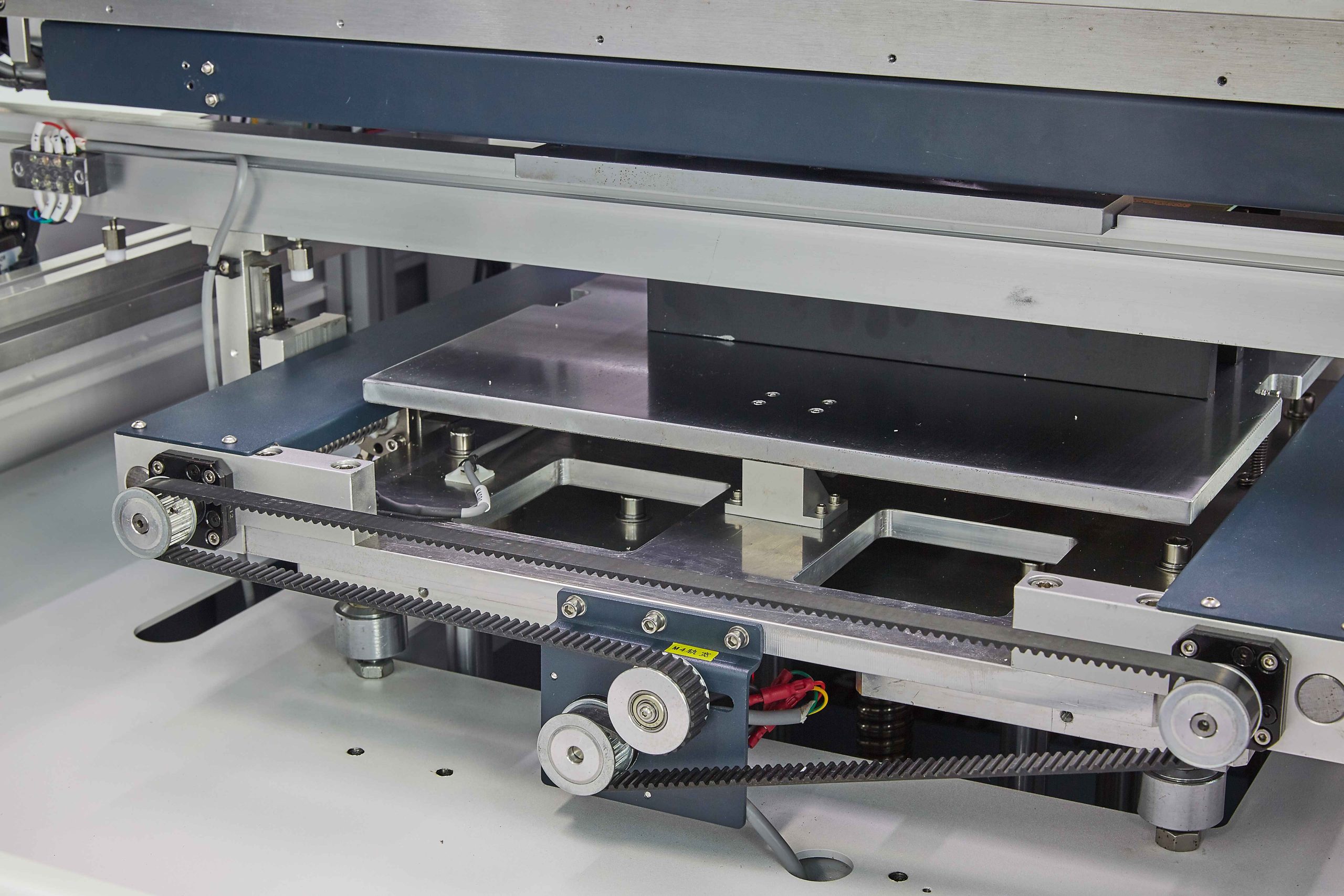

سیستم انتقال برد PCB

سیستم انتقال یک مرحله ای، موقعیت یابی خودکار تخته مدار چاپی، دستگاه گیره خودکار بال اسکرو دقیق موتور محور.

تصویر و سیستم نوری

از نور کواکسیال یکنواخت و با روشنایی بالا، مجهز به عملکرد روشنایی قابل تنظیم استفاده می کند، به طوری که انواع مختلف نقاط MARK را می توان به خوبی تشخیص داد، و برای انواع PCB با رنگ های مختلف مانند قلع، مس، طلایی، اسپری، مناسب است. و FPC.

مناسب برای لوازم خانگی کوچک، درایو برق، روشنایی LED، ابزارهای برقی، اسباب بازی های الکتریکی، الکترونیک خودرو، کنترل از راه دور، محصولات الکترونیکی و سایر صنایع چاپ خمیر لحیم کاری / چسب قرمز پانل کنترل.
دقت چاپ: 0402 و IC pitch≥0.4MM
عملیات ساده است، محصول جایگزین را می توان در عملیات رایانه تکمیل کرد.
