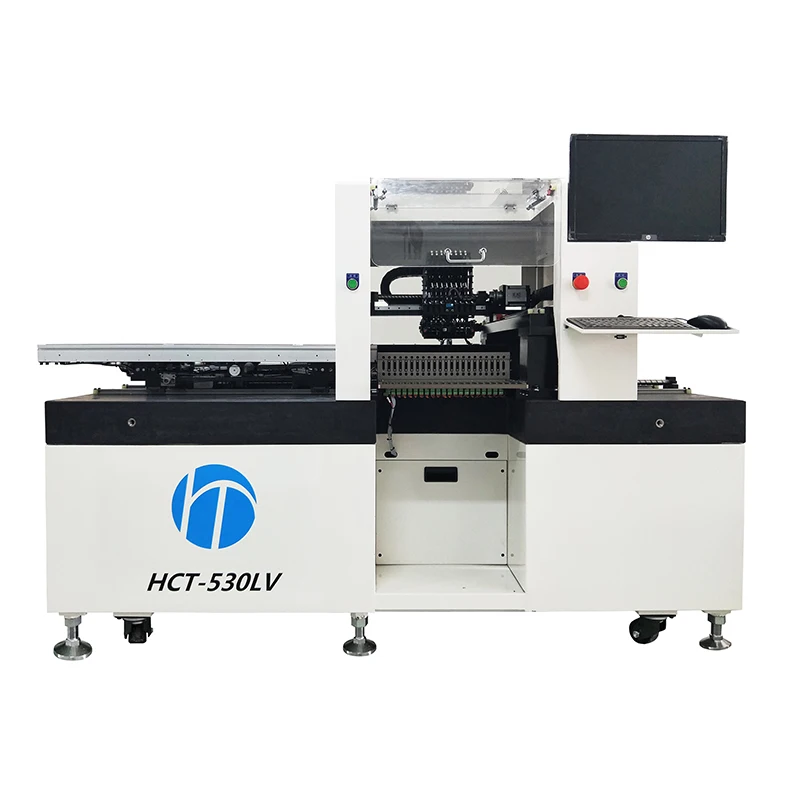

HCT-530LV Automatic 1.2M LED Pick and Place Machine

دستگاه انتخاب و مکان اتوماتیک رومیزی HCT-530LV Automatic 1.2M LED Pick and Place Machine با در نظر گرفتن آزمایشگاه های تحقیقاتی و شرکت های تولیدی کوچک تا متوسط ساخته شده است، اما ممکن است توسط علاقمندان جدی نیز استفاده شود. این سیستم‌های رباتیک انتخاب و مکان برای تولید دسته‌ای کوچک، آزمایش محصول در آزمایشگاه، تحقیق و توسعه، مونتاژ LED SMT و سایر روش‌های مرتبط مناسب هستند.

دسته: ماشین SMT, ماشین انتخاب و جایگذاری خودکار LED

توضیحات
نظرات (0)

توضیحات

پارامترهای فنی – عمده فروشی خودکار انتخاب و مکان ماشین

Model		HCT-530LV
Alignment		Flying Vision Alignment System
Number of Spindles		8 Spindles x 1 Gantry
RatedPlacementSpeed	Vision Alignment	LED 2835 45,000 CPH (Optimum)
Placement Accuracy		±0.05mm (Based on the standard chips)
Mechanical Precision		±0.02mm
Component Range	VisionAlignment	0603(inch)~5050~7474(mm), high-power LED,IC<10mm
	Max Height	H=10mm (can handle max. 16mm without vision alignment)
Board Dimension(mm)	Maximum	1,200(L) x360(W)
Board Handling Method		Inline Conveyor
Tape Feeder	Feeder Type	Electric Feeder
	Feeder Capacity	20 (12mm)
	Optional	8mm, 12mm, 16mm, 24mm
Utility	Power	AC 220V/240V 50/60Hz, Single phase
		Max2.8KW
	AirSupply	0.55-0.7MPa (5.6-7.1kgf/cm2) Built-in Vacuum Pump for Heads
Mass		Approx.1560kg
External Dimension(mm)		2,000(L) x1,250(D) x 1,400(H)

ویژگی های محصول – ماشین انتخاب و مکان یابی خودکار LED 1.2M

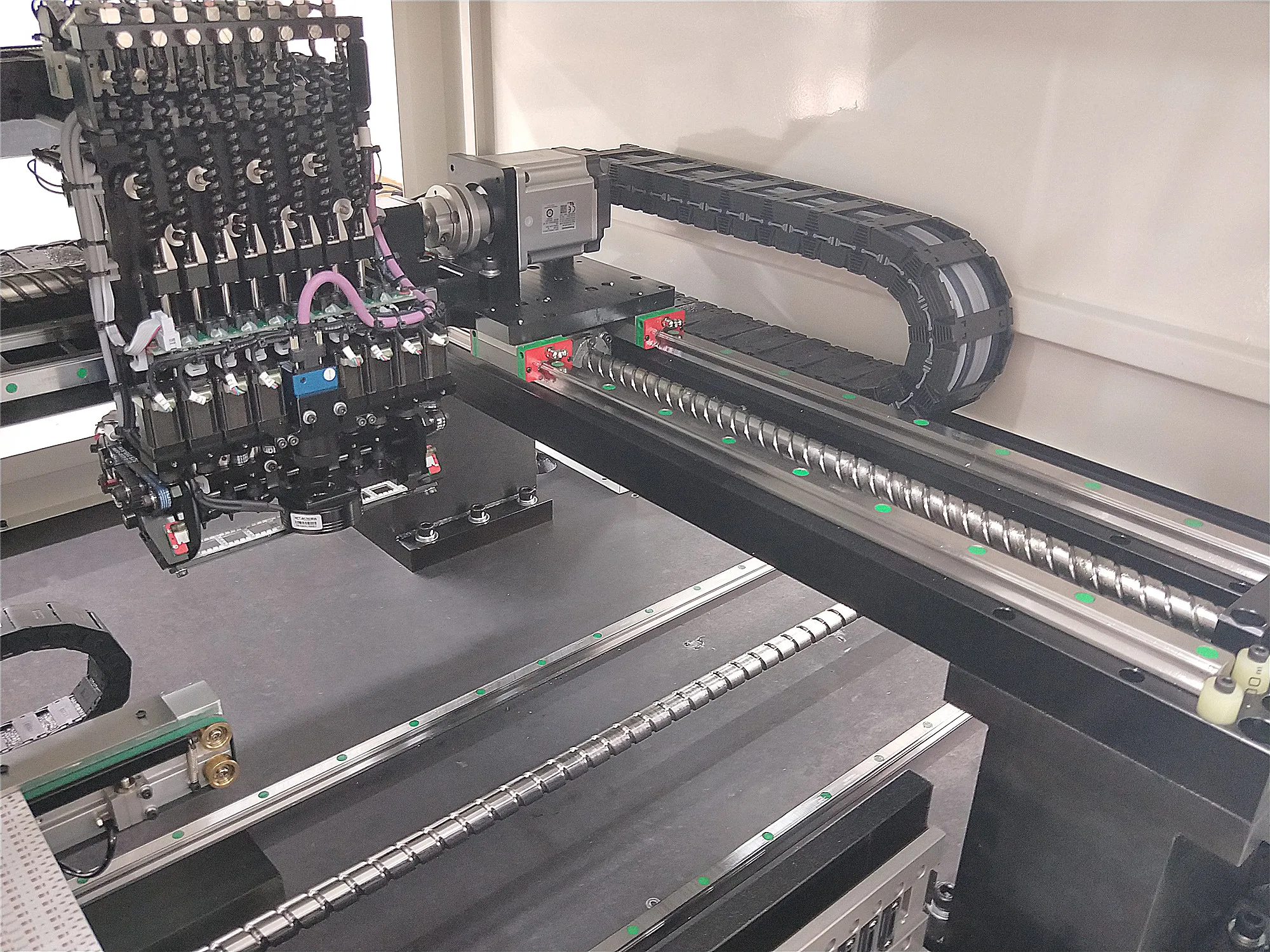

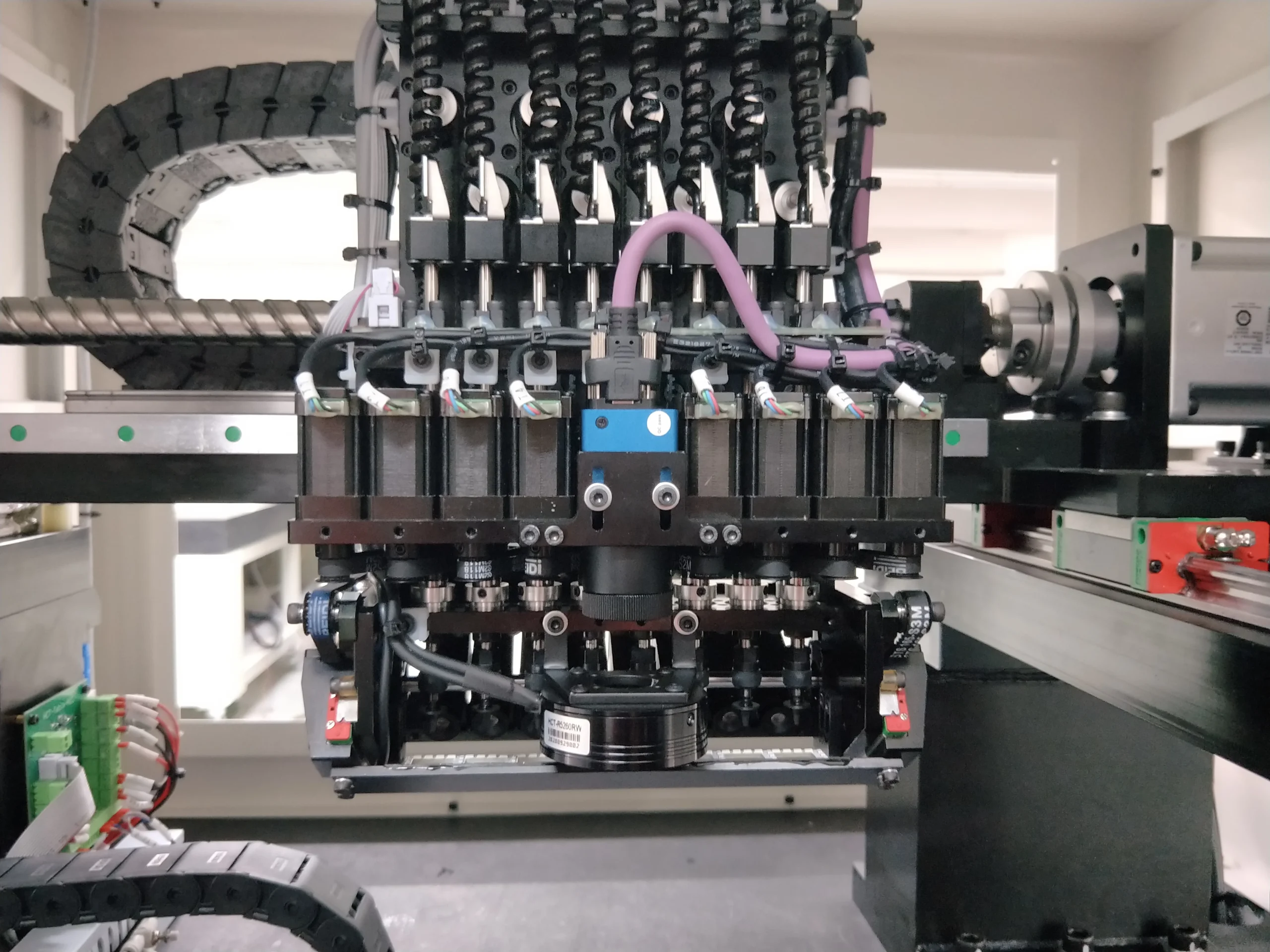

1. دقت بالا: هر یک از هشت هد پیک آپ مجهز به دوربین تراز بینایی FLYING برای تضمین دقت بالا است.

2. سرعت بالا: حداکثر سرعت قرار دادن به 0.086 ثانیه / تراشه.

هر سر نصب دارای موتور پله ای حلقه بسته جهت Z خود است که برای حرکت عمودی طراحی شده است.

3. قطعات SMD را از 0603 تا 7474 شامل مقاومت ها، خازن ها و LED های استاندارد و نامنظم قرار می دهد.

4. مناسب برای تمام محصولات نورپردازی LED، از جمله نوارهای PCB انعطاف پذیر، تخته های لامپ LED دایره ای، و حتی تخته هایی با شکل نامنظم. PCB های LED تا طول 1.2 متر را در یک پاس جمع می کند.

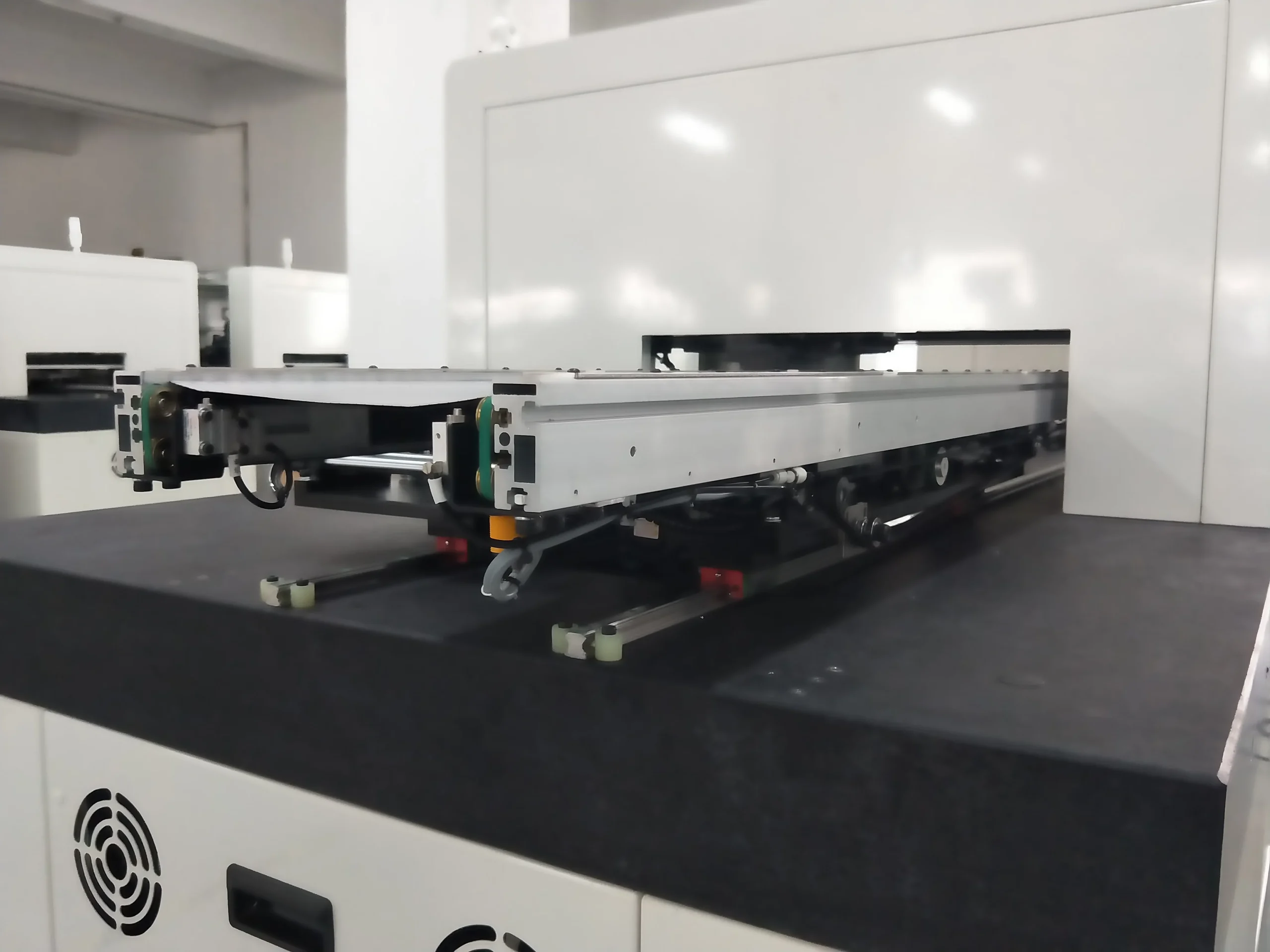

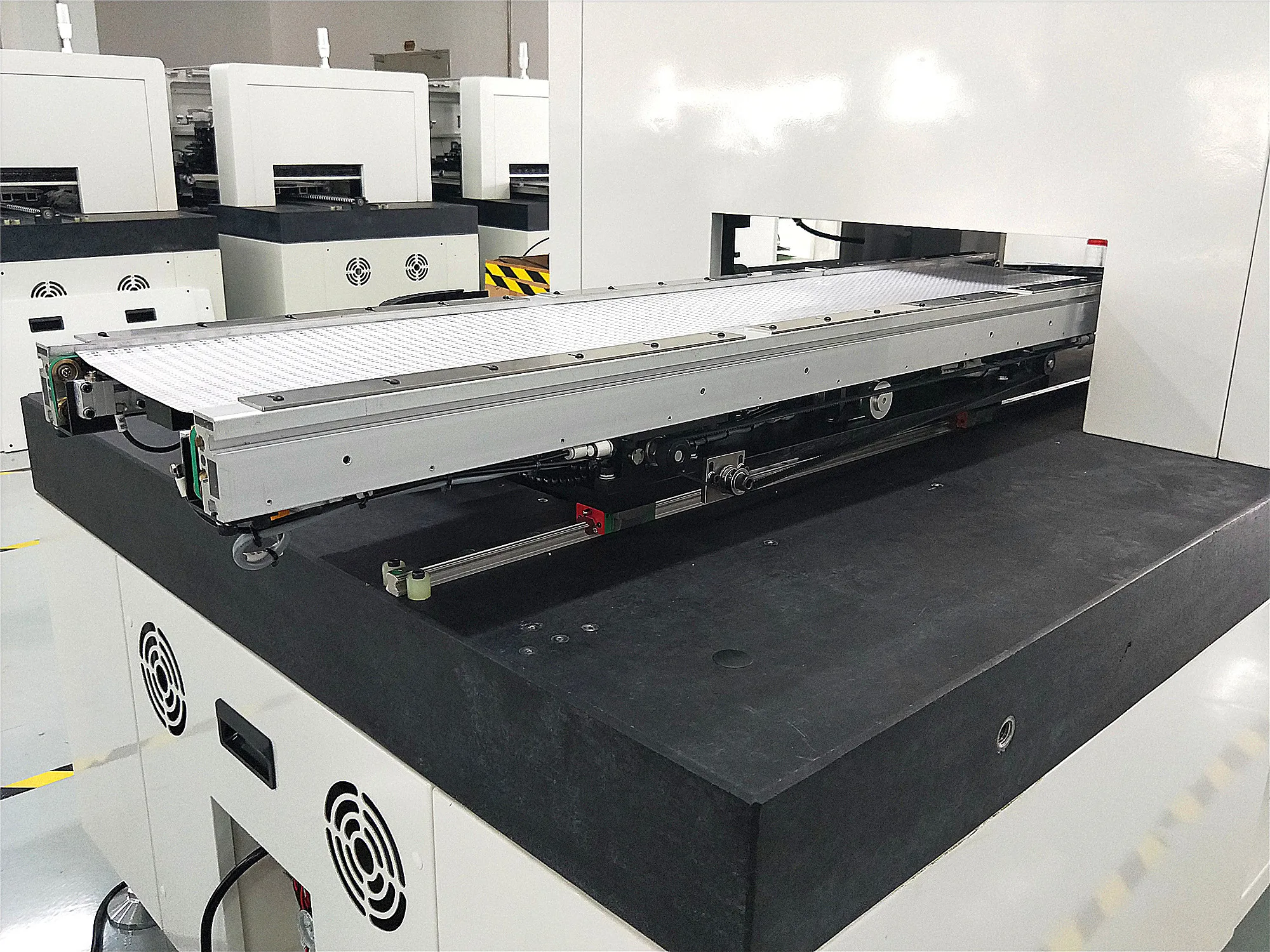

5. با یک نوار نقاله داخلی سازگار با SMEMA برای اتوماسیون خط.

6. پشتیبانی از پلت فرم سنگ مرمر برای اطمینان از عمر طولانی.

7. پشتیبانی سخت افزاری با کیفیت عالی با استفاده از مارک های معروف بین المللی، تکرارپذیری و دقت قرار دادن را تضمین می کند.

8. نرم افزار خود توسعه یافته تولید را ساده می کند، کارکرد و برنامه ریزی را آسان می کند.

HCT-530LV خودکار 1.2M LED Pick and Place Machine یک دستگاه انتخاب و مکان اتوماتیک رومیزی است که به طور ویژه برای آزمایشگاه های تحقیقاتی و شرکت های تولیدی کوچک و متوسط توسعه یافته است، اما برای علاقه مندان جدی نیز مناسب خواهد بود. این ماشین‌های انتخاب و جابجایی خودکار برای تولید دسته‌ای کوچک، تحقیق و توسعه آزمایشگاهی، آزمایش‌های نمونه محصول، پردازش LED SMT و سایر فرآیندهای مشابه مناسب هستند.
