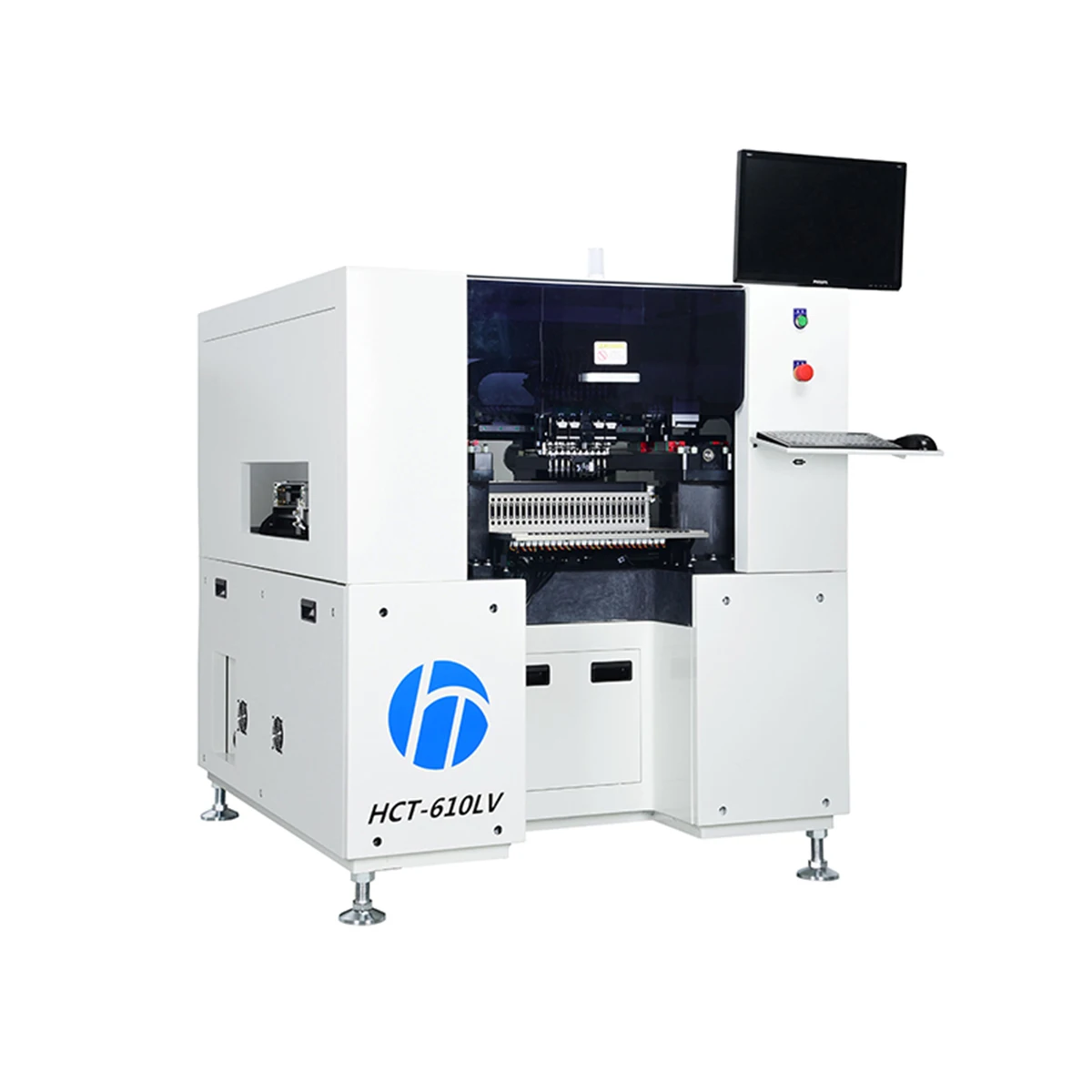

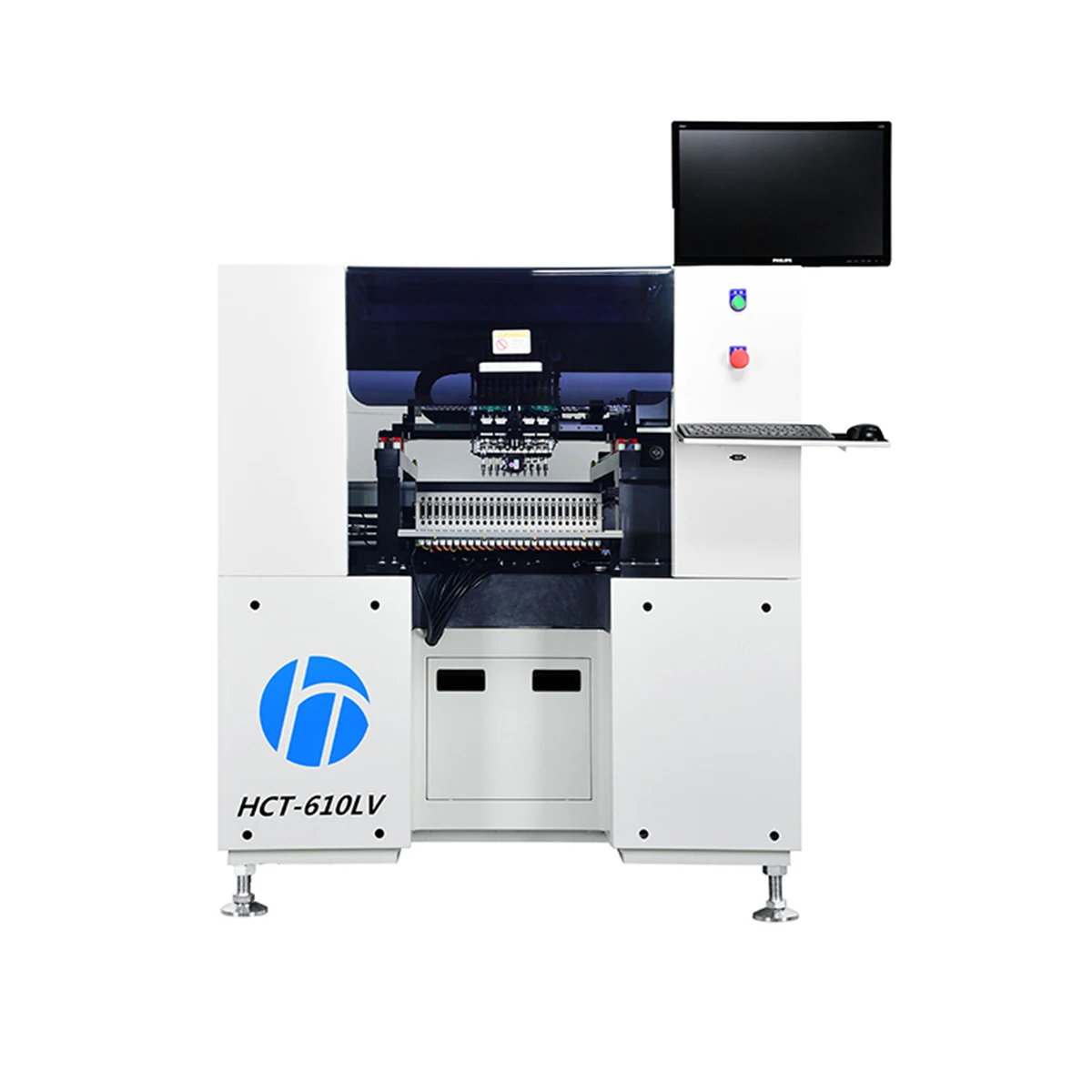

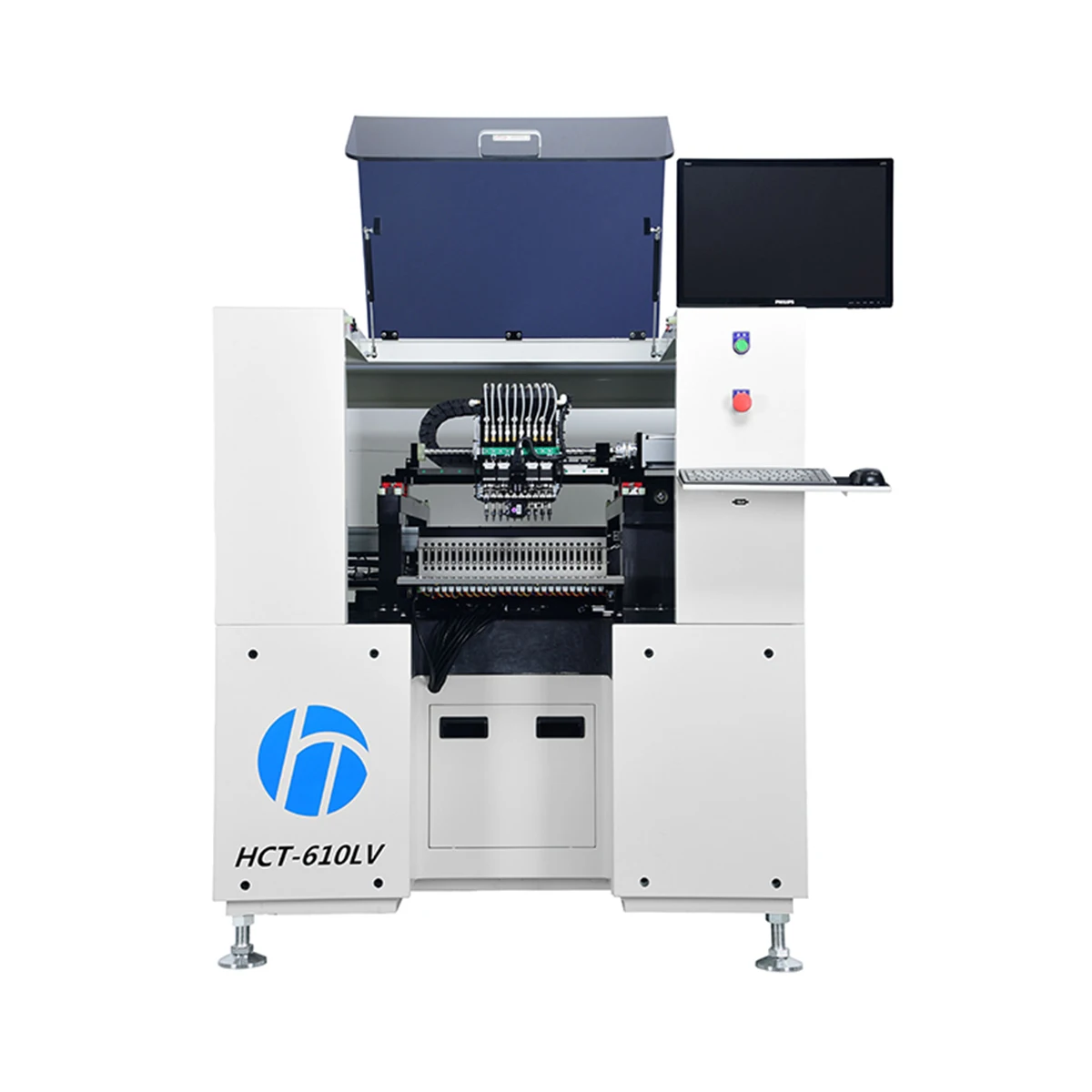

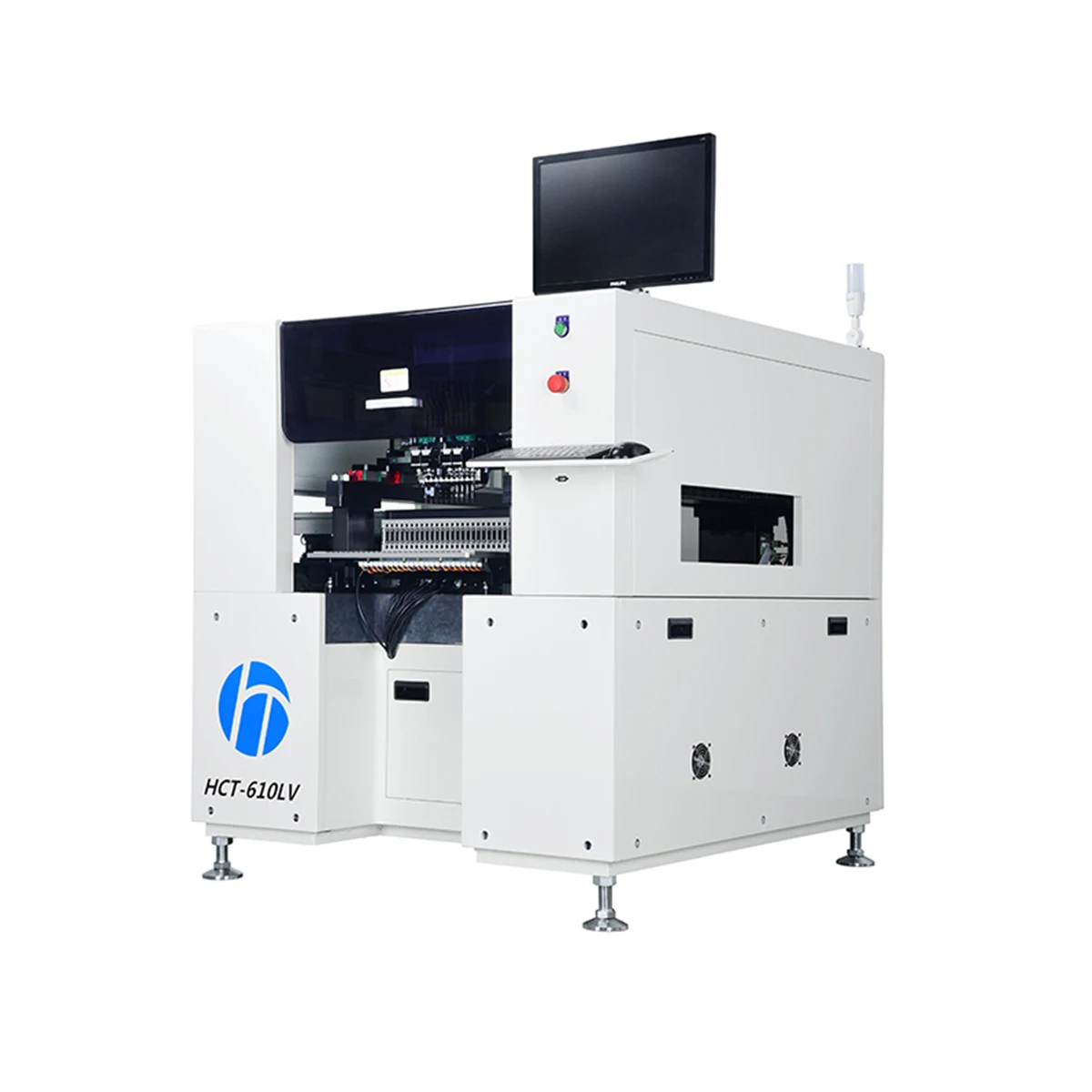

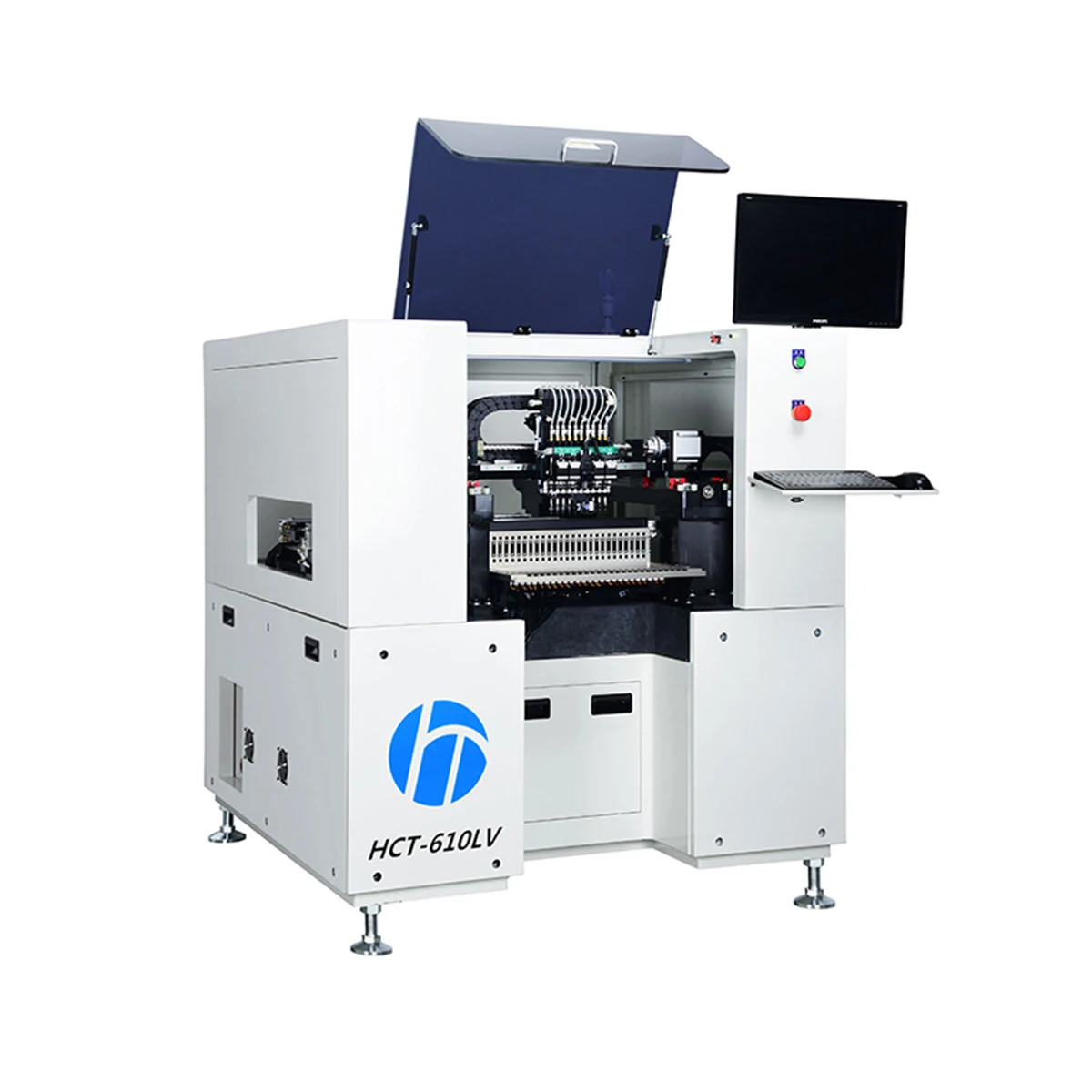

HCT-610LV Automatic 10 Heads DOB Pick and Place Machine

HCT-610LV Automatic 10 Heads DOB Pick and Place Machine - Image 2

HCT-610LV Automatic 10 Heads DOB Pick and Place Machine - Image 3

HCT-610LV Automatic 10 Heads DOB Pick and Place Machine - Image 4

HCT-610LV Automatic 10 Heads DOB Pick and Place Machine

بالاترین LED DOB قابلیت کاربرد بالای مولفه های نصب کننده تراشه با سرعت بالا. تمامی محصولات نورپردازی LED شامل نوارهای PCB انعطاف پذیر، تخته های لامپ ال ای دی مدور و حتی تخته هایی با اشکال نامتقارن برای این فناوری مناسب هستند. PCB های LED تا طول 600 میلی متر را می توان در یک پاس مونتاژ کرد.

دسته: ماشین SMT, ماشین انتخاب و جایگذاری خودکار LED

توضیحات
نظرات (0)

توضیحات

پارامترهای فنی – کارخانه ماشین آلات Led Pick And Place

Model		HCT-610LV
Alignment		Flying Vision Alignment System （Bottom Fixed Cameras）

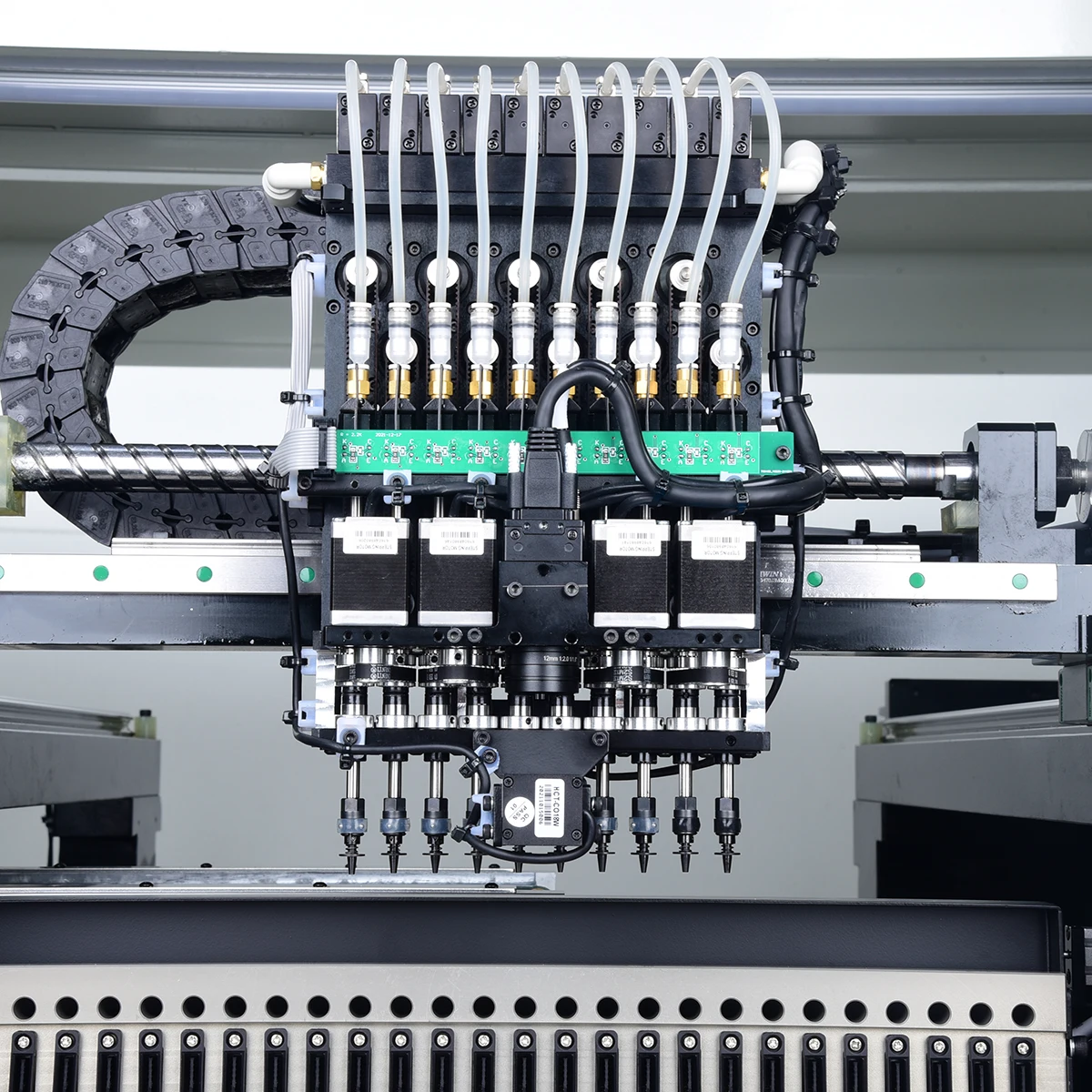

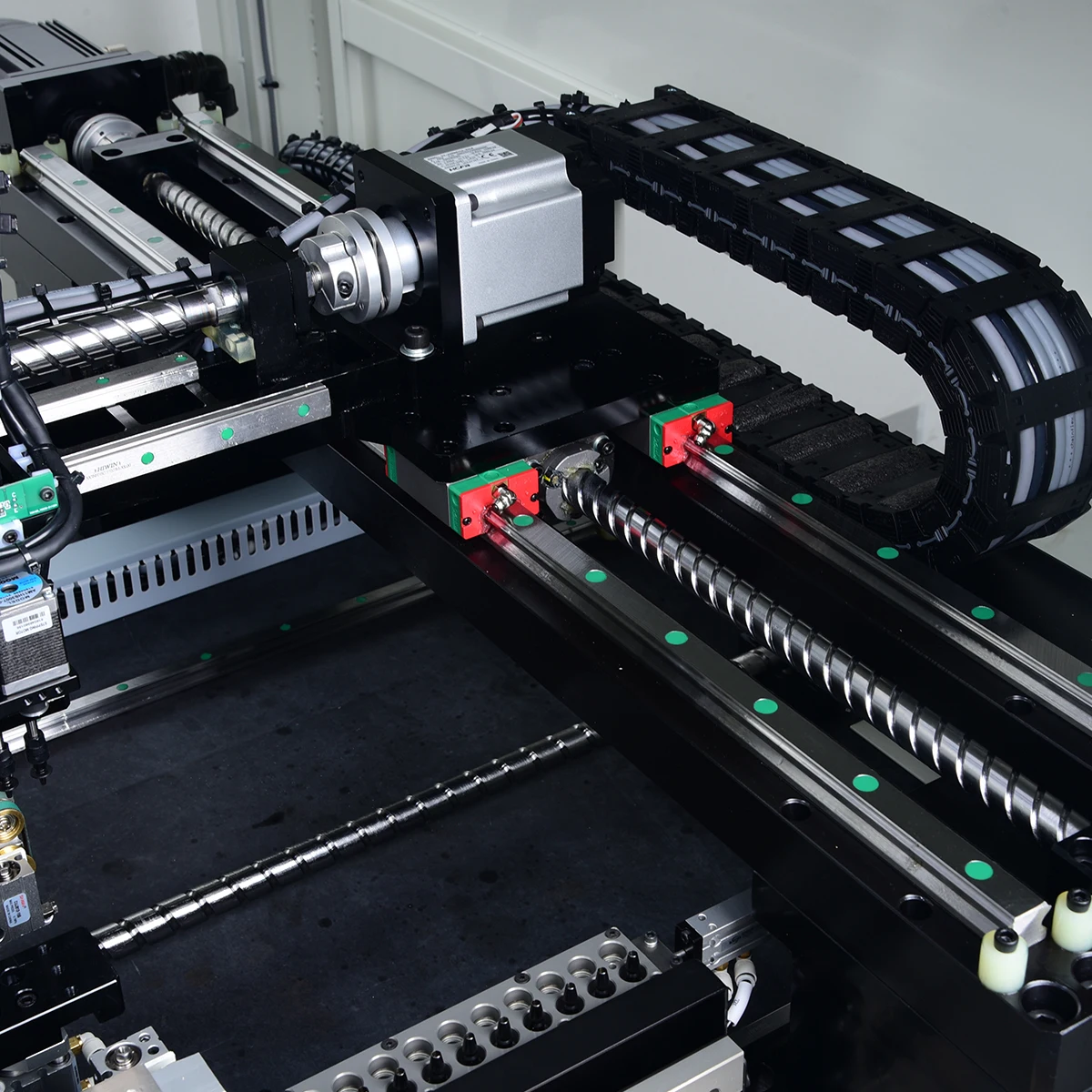

Number of Spindles		10 Spindles x 1 Gantry
RatedPlacement Speed	Vision Alignment	LED 2835 55,000 CPH (Optimum)
Placement Accuracy		±0.05mm (Based on the standard chips)
Mechanical Precision		±0.02mm
Component Range	Fly Camera	0603(inch)~5050~7474(mm), high-power LED,IC<10mm
Component Range	Max Height	H=18mm
Board Dimension(mm)	Minimum	50(L) x 50(W)
	Maximum	600(L) x500(W)
	PCB Thickness	0.5 – 3.0
Board Handling Method		Inline Conveyor
Tape Feeder	Feeder Type	ElectricFeeder
	Feeder Capacity	26 (12mm Standard)
	Optional	8mm, 12mm, 16mm, 24mm
Utility	Power	AC 220V/240V 50/60Hz, Single phase
	Power	Max3.0KW
	AirSupply	Built-in Vacuum Pump (for nozzles only)
Mass		Approx.1500kg
External Dimension(mm)		1,230(L) x1,530(D) x 1,360(H)

ویژگی های محصول – دستگاه انتخاب و جانمایی خودکار 10 سر DOB

1. دقت بالا: مجهز به 5 دوربین هم ترازی بینایی دیجیتال با کیفیت بالا برای تضمین دقت بالا در حالت پرواز.

2. سرعت بالا: حداکثر سرعت قرار دادن به 0.065 ثانیه / تراشه.

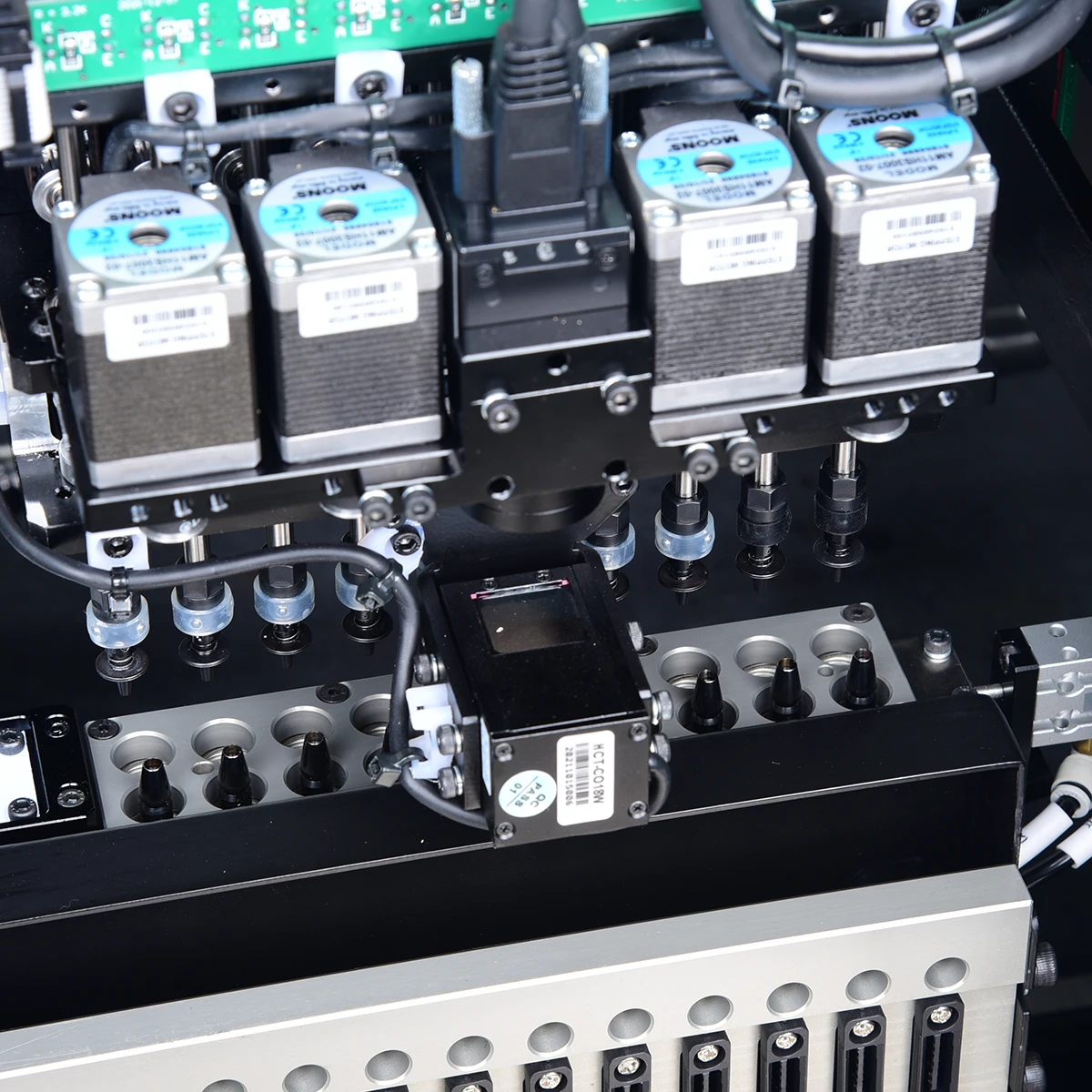

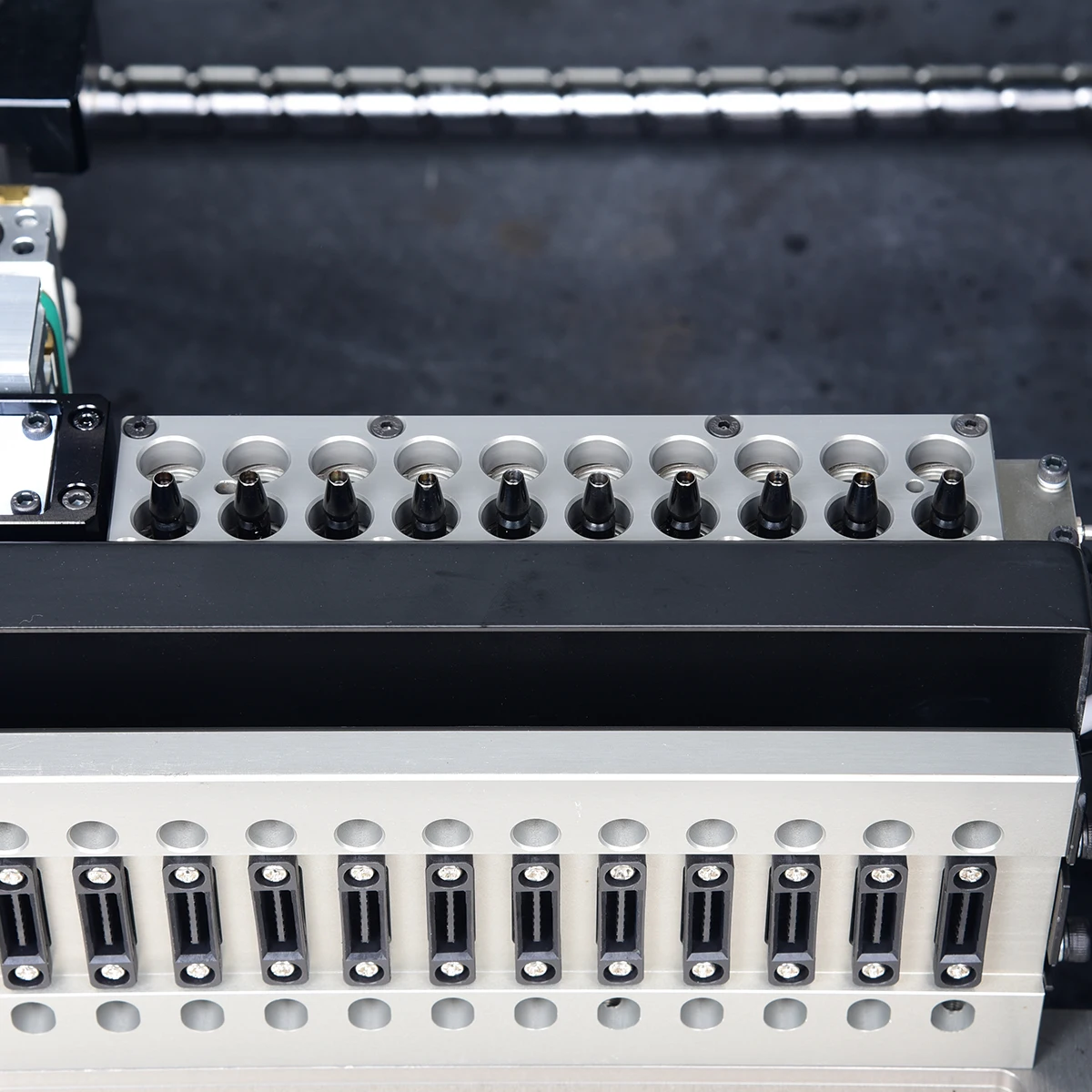

عملکرد تغییر خودکار نازل برای اطمینان از سرعت اندازه های مختلف اجزا.

3. با یک نوار نقاله داخلی سازگار با SMEMA برای اتوماسیون خط.

4. اجزای SMD را از 0603 تا 7474 قرار می دهد، برای تراشه LED، خازن ها، مقاومت ها، آی سی، دیود، اجزای عجیب و غریب و غیره اعمال می شود.

5. بالاترین قابلیت استفاده از نصب کننده های تراشه با سرعت بالا برای قطعات LED DOB بالا.

6. مناسب برای تمام محصولات نورپردازی LED، از جمله نوارهای PCB انعطاف پذیر، تخته های لامپ LED دایره ای، و حتی تخته هایی با شکل نامنظم. PCB های LED تا طول 600 میلی متر را در یک پاس جمع می کند.

7. پشتیبانی سخت افزاری با کیفیت عالی با استفاده از مارک های معروف بین المللی، تکرارپذیری و دقت قرار دادن را تضمین می کند.

8. نرم افزار خود توسعه یافته تولید را ساده می کند، کارکرد و برنامه ریزی را آسان می کند.
