توضیحات
HCT-810L در خط مقدم فناوری ماشین های مکان یابی قرار دارد و دارای سیستم انقلابی تراز بینایی پرواز است. این سیستم پیشرفته، همراه با دوربین های ثابت پایین و 10 اسپیندل روی یک دروازه، قابلیت های دستگاه را به سطوح بی نظیری از دقت و سرعت در قرار دادن قطعات ارتقا می دهد.
لیست قطعات یدکی استاندارد ماشین P&P:
شماره مشخصات تعداد
1. نازل *30
2 .ابزار آچار شش گوش * 1
3. قفسه مواد * 1
مشخصات محصول
- کالیبراسیون خودکار نازل: دستگاه مجهز به قابلیت کالیبراسیون خودکار نازل است که از قرار دادن دقیق و دقیق قطعات بدون نیاز به تنظیمات دستی اطمینان می دهد.
- تشخیص اجزای هوشمند: HCT-810LV از فناوری پیشرفته پردازش تصویر برای شناسایی و شناسایی خودکار اجزای مختلف استفاده میکند و زمان نصب را کاهش میدهد و خطاها را به حداقل میرساند.
- هدهای قرارگیری چند منظوره: هر یک از 10 هد قرارگیری میتواند انواع و اندازههای مختلف اجزا را مدیریت کند و تطبیقپذیری و انعطافپذیری در تولید را فراهم کند.
- رابط کاربر پسند: این دستگاه دارای یک رابط کاربر پسند با کنترل های بصری است که راه اندازی و کارکرد موثر دستگاه را برای اپراتورها آسان می کند.
- هم ترازی دید با سرعت بالا: سیستم هم ترازی دید پروازی، هم ترازی سریع و دقیق اجزا را امکان پذیر می کند و در نتیجه قرارگیری با سرعت بالا و افزایش بهره وری را به همراه دارد.
مشخصات
|
Model |
HCT-810L |
|
|
Alignment |
Flying Vision Alignment System （Bottom Fixed Cameras） |
|
|
Number of Spindles |
10 Spindles x 1 Gantry |
|
|
RatedPlacement Speed |
Vision Alignment |
30,000 CPH (Optimum) |
|
Placement Accuracy |
±0.05mm (Based on the standard chips) |
|
|
Mechanical Precision |
±0.02mm |
|
|
Component Range |
Fly Camera |
0402(inch)~20×20(mm) |
|
Max Height |
H=20mm |
|
|
Board Dimension(mm) |
Minimum |
50(L) x 50(W) |
|
Maximum |
400(L) x350(W) |
|
|
PCB Thickness |
0.5 – 3.0 |
|
|
Board Handling Method |
Inline Conveyor (3-section Transmit ) |
|
|
Tape Feeder |
Feeder Type |
ElectricFeeder |
|
Feeder Capacity |
35 (16mm Standard) |
|
|
Optional |
8mm, 12mm, 16mm, 24mm, 32mm |
|
|
Utility |
Power |
AC 220V/240V 50/60Hz, Single phase |
|
Max3.0KW |
||
|
AirSupply |
Built-in Vacuum Pump (for nozzles only) |
|
|
Mass |
Approx.1600kg |
|
|
External Dimension(mm) |
1,780(L) x1,700(D) x 1,500(H) |
|
مزایای محصول
1. دقت قرار دادن بهبود یافته: با دقت قرار دادن ± 0.05 میلی متر، دستگاه از قرار دادن دقیق و قابل اعتماد قطعات اطمینان می دهد، خطر نقص را کاهش می دهد و کیفیت کلی محصول را بهبود می بخشد.
2. مدیریت مواد کارآمد: دستگاه مجهز به یک قفسه مواد و یک سیستم مدیریت موجودی جامع است که امکان جابجایی و ردیابی کارآمد اجزا را در طول تولید فراهم می کند.
3. نظارت و کنترل از راه دور: HCT-810LV از قابلیتهای نظارت و کنترل از راه دور پشتیبانی میکند و اپراتورها را قادر میسازد تا وضعیت تولید را نظارت کنند و تنظیمات را از راه دور انجام دهند و کارایی عملیاتی را بهبود بخشند.
4. پشتیبانی از سخت افزار عالی: دستگاه با قطعات سخت افزاری با کیفیت بالا از مارک های معروف ساخته شده است که اطمینان، پایداری و دوام طولانی مدت را تضمین می کند.

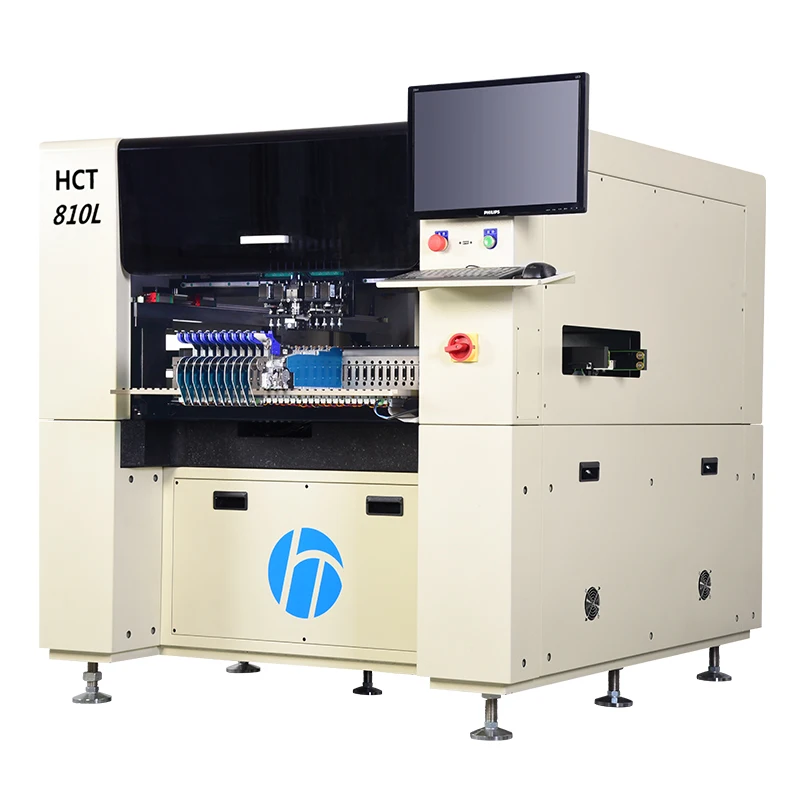

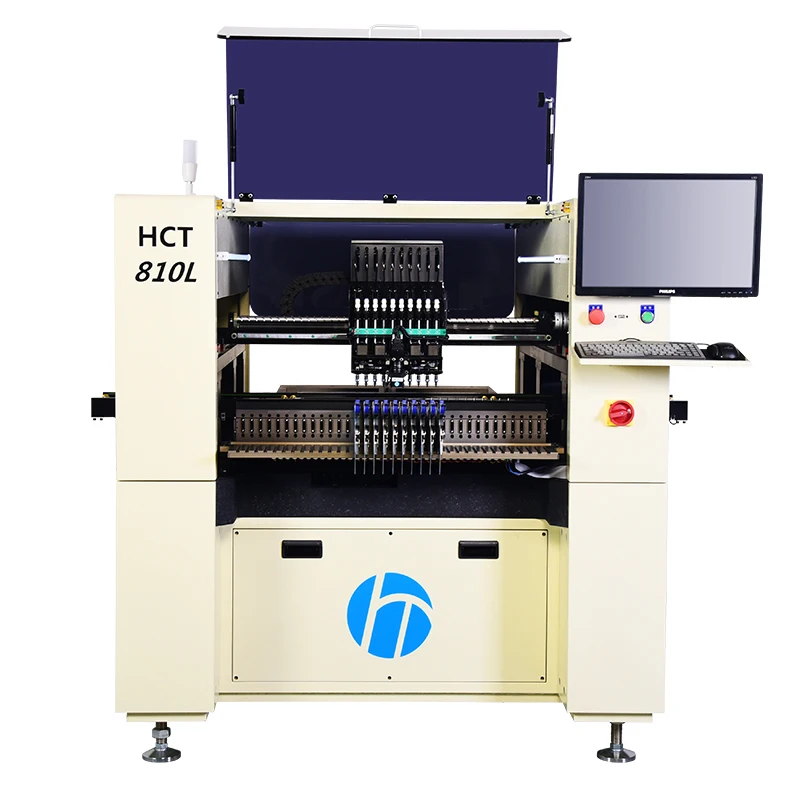

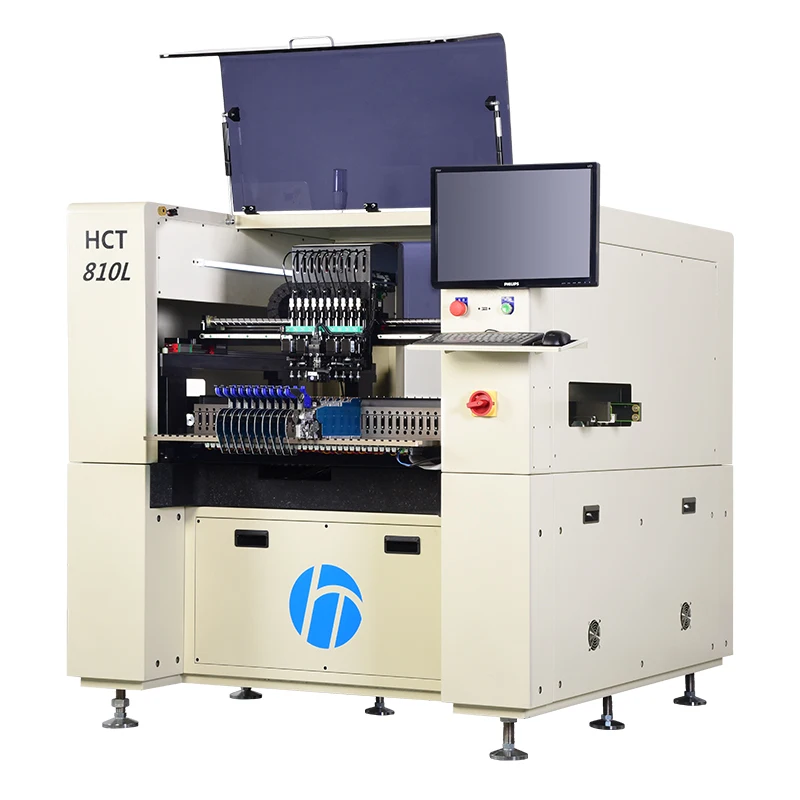

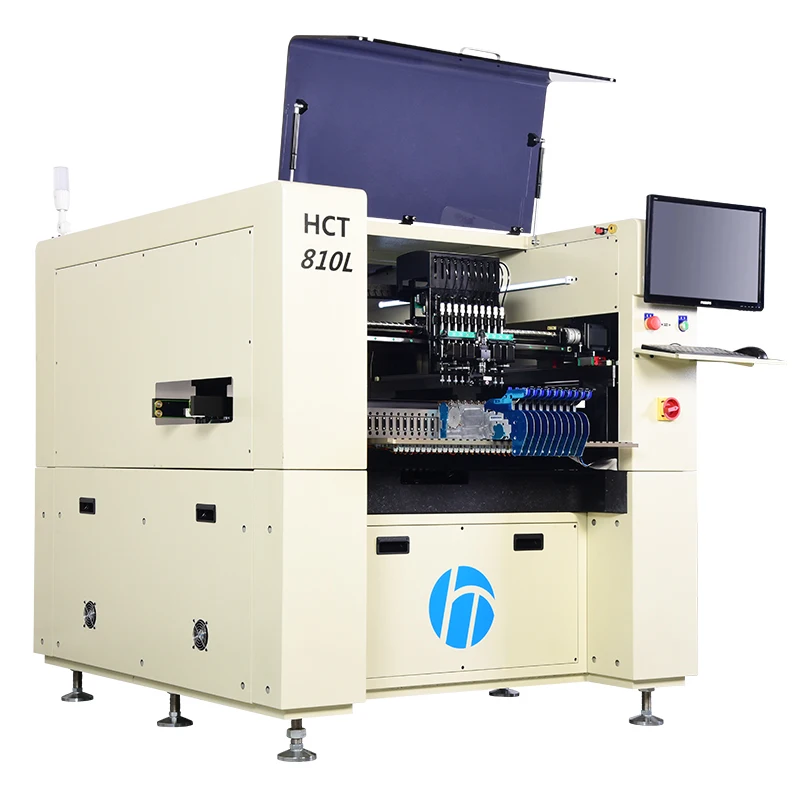

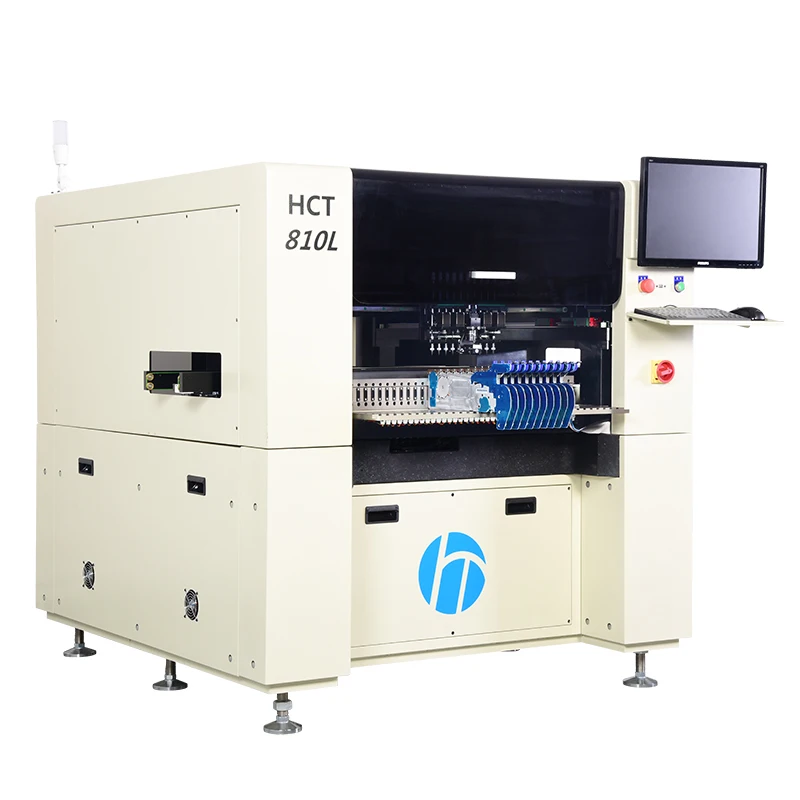

نمایش محصول
