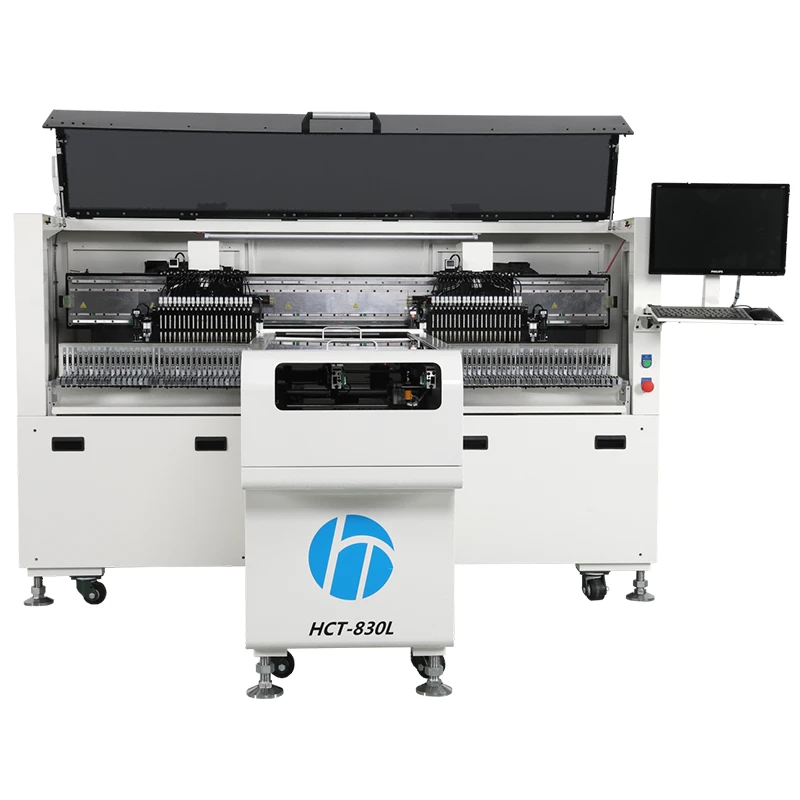

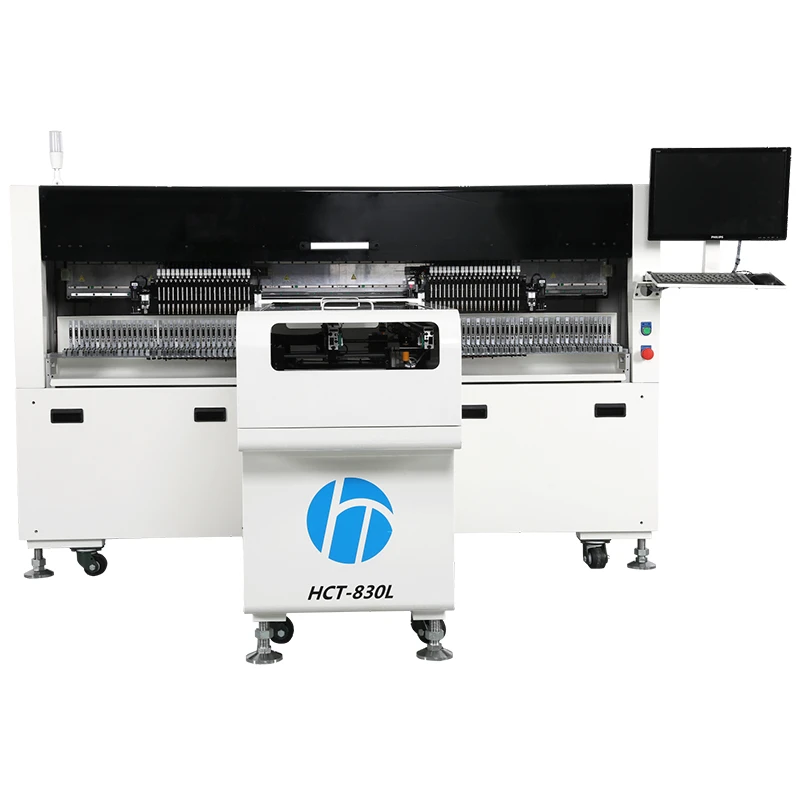

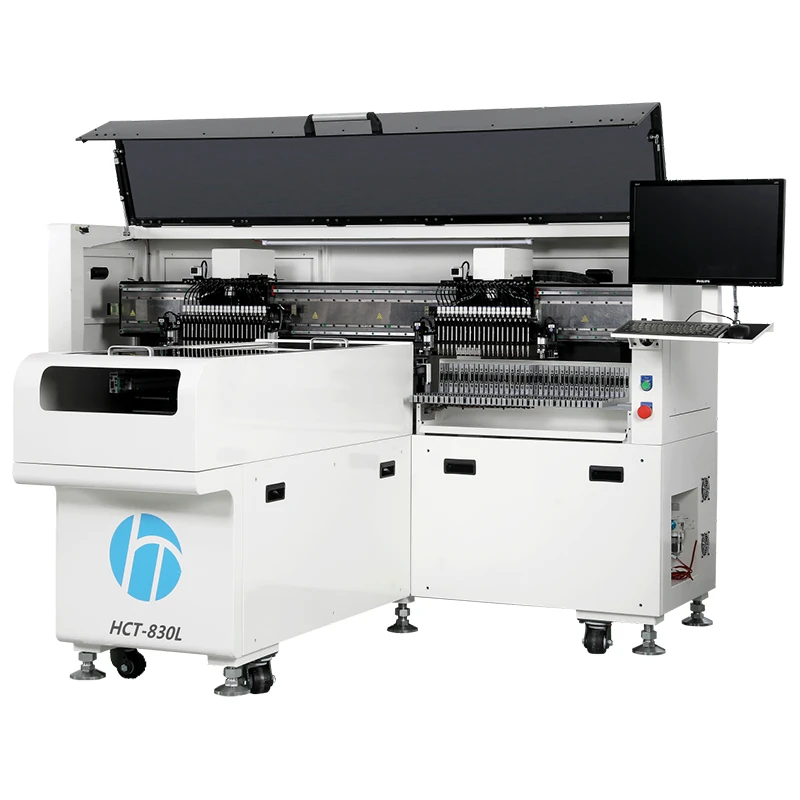

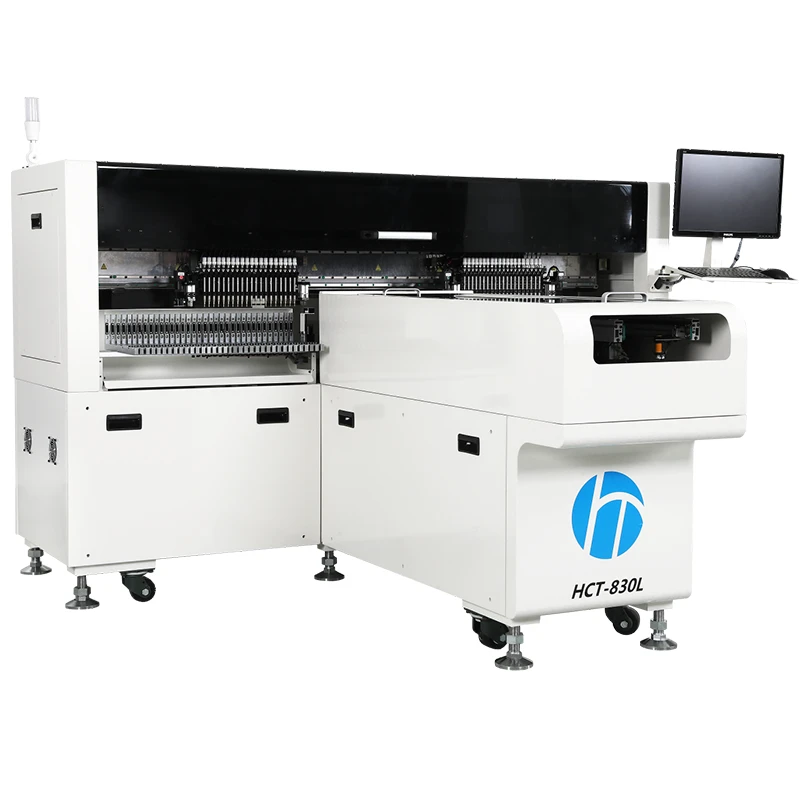

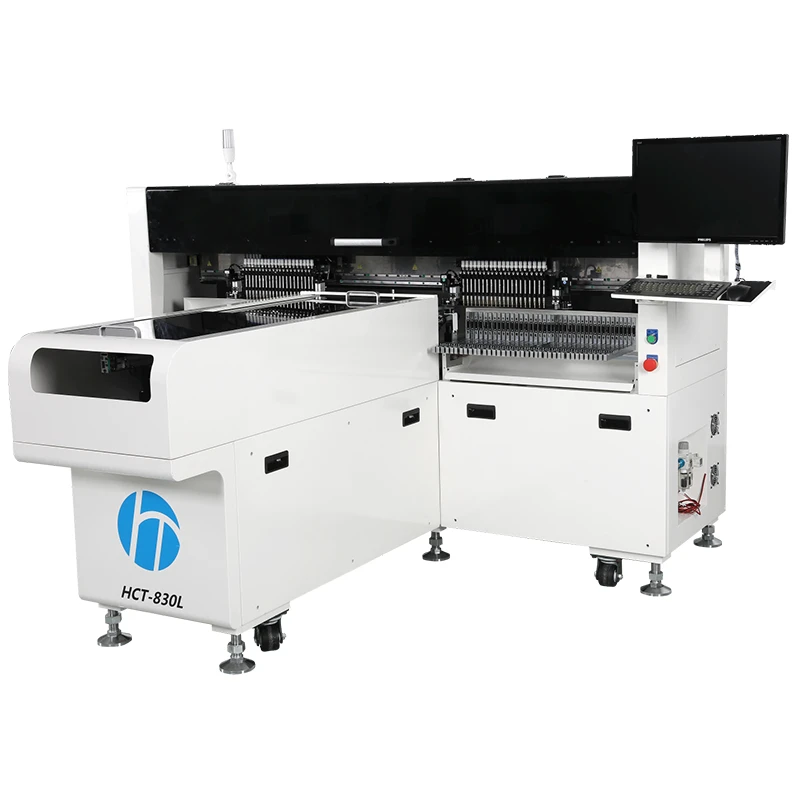

HCT-830L High-speed LED Chip Mounter

با پیشرفت علم و فناوری، اقلام الکترونیکی بخشی از زندگی هر فرد است. برای تحقق هدف خود، هر محصول الکتریکی به یک PCB به عنوان حامل نیاز دارد. برخی از PCB ها حاوی صدها قطعه هستند و لحیم کاری دستی PCB ها مدت هاست که از تقاضای بازار کمتر است. دستگاه قرار دادن قطعات PCB مهم ترین قطعه زنجیره مونتاژ PCB است و ساده ترین خط SMT معمولاً شامل یک چاپگر لحیم کاری، یک دستگاه انتخاب و مکان و یک اجاق جریان مجدد است.

دسته: ماشین SMT, ماشین انتخاب و جایگذاری خودکار LED

توضیحات
نظرات (0)

توضیحات

پارامترهای فنی – نصب کننده تراشه های LED با سرعت بالا HCT-830L

Model		HCT-830L
Vision System		5 Sets of Camera, Mark Correction
Number of Spindles		18 Spindles x2 Gantry
RatedPlacement Speed		LED 2835 170,000 CPH (Group Picking & Group Placing)
Placement Accuracy		±0.05mm (Based on the standard chips)
Component Range	Standard	LED3014, 3020, 3528, 2835, 5730, 5630, 5050, 7030and Resistor 0805, 1206
	Max Height	H=8mm
Board Dimension(mm)	Maximum	1,200(L) x 330(W)
	PCB Thickness	0.5 – 3.0
Tape Feeder	Feeder Type	Electric Feeder
	Feeder Capacity	72 (12mm)
	Optional	8mm, 12mm, 16mm, 24mm
Utility	Power	AC 220V/240V 50/60Hz, Single phase
		Max2.6KW
	Air Consumption	0.55-0.7MPa (5.6-7.1kgf/cm2)
Mass		Approx. 1500kg
External Dimension(mm)		2,350(L) x2,450(D) x 1,425(H)

ویژگی های محصول – نصب کننده تراشه های LED با سرعت بالا HCT-830L

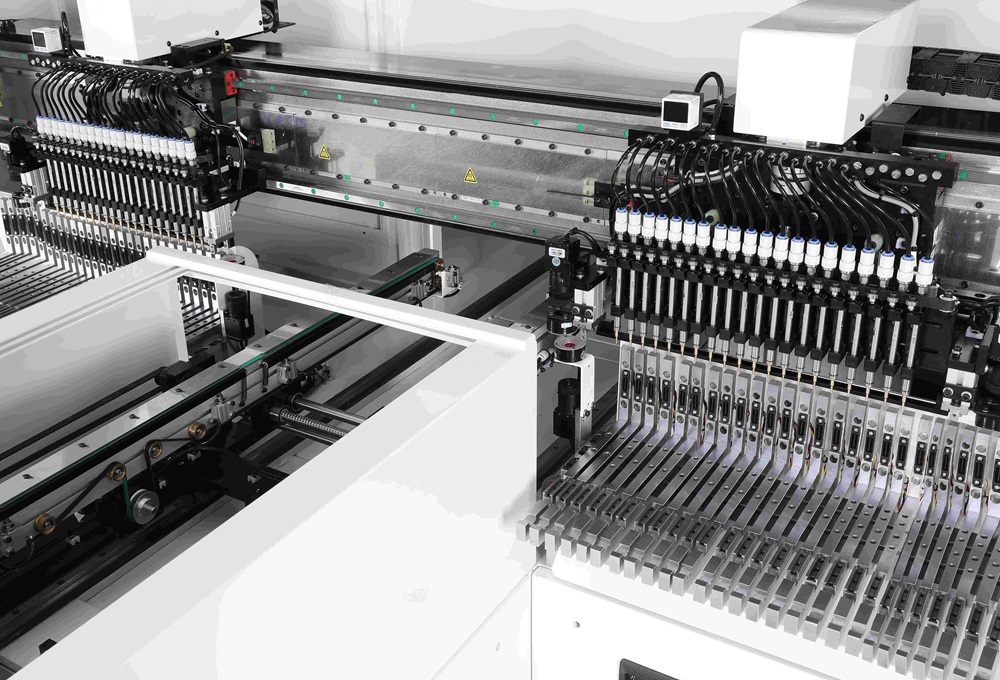

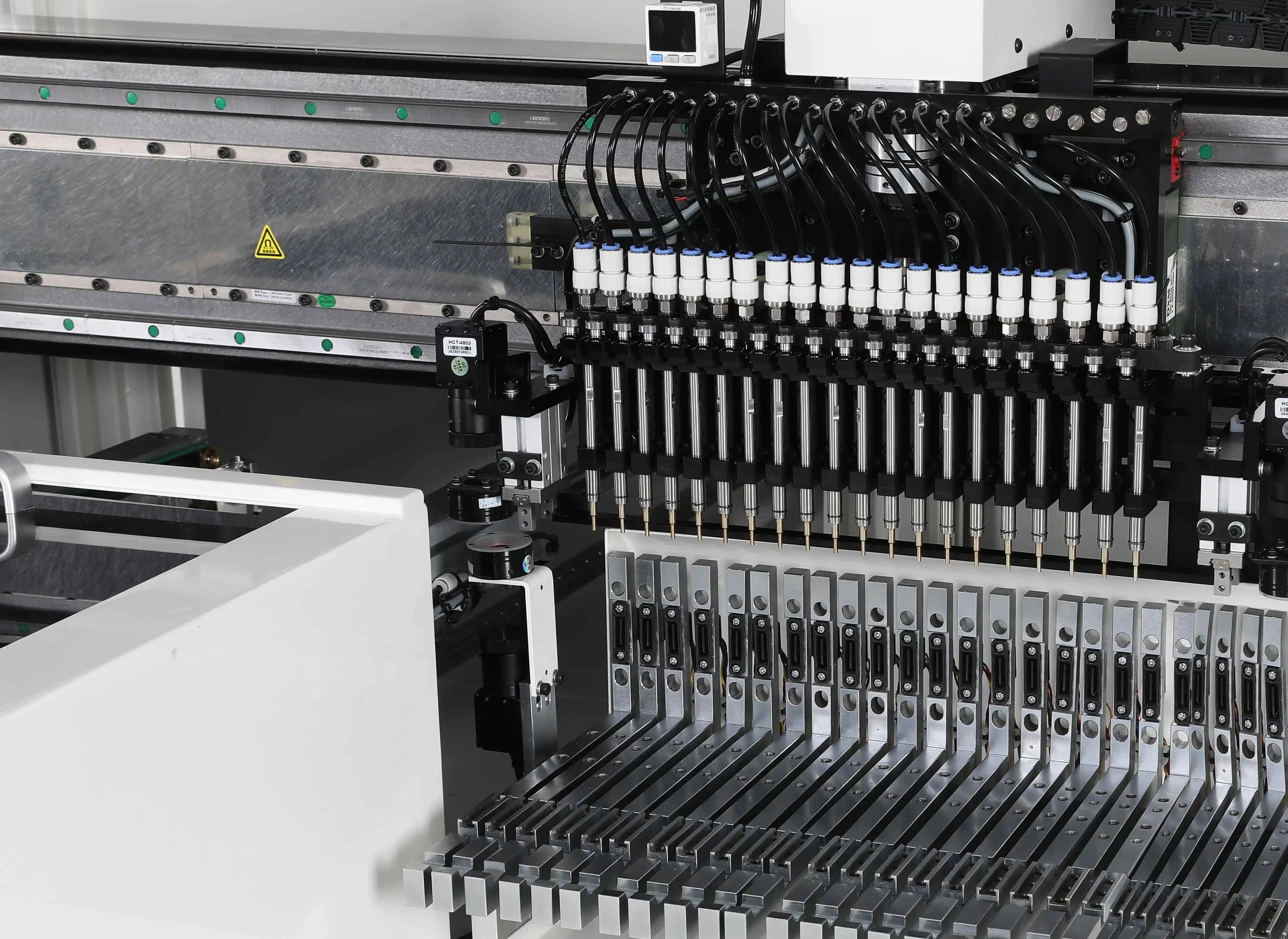

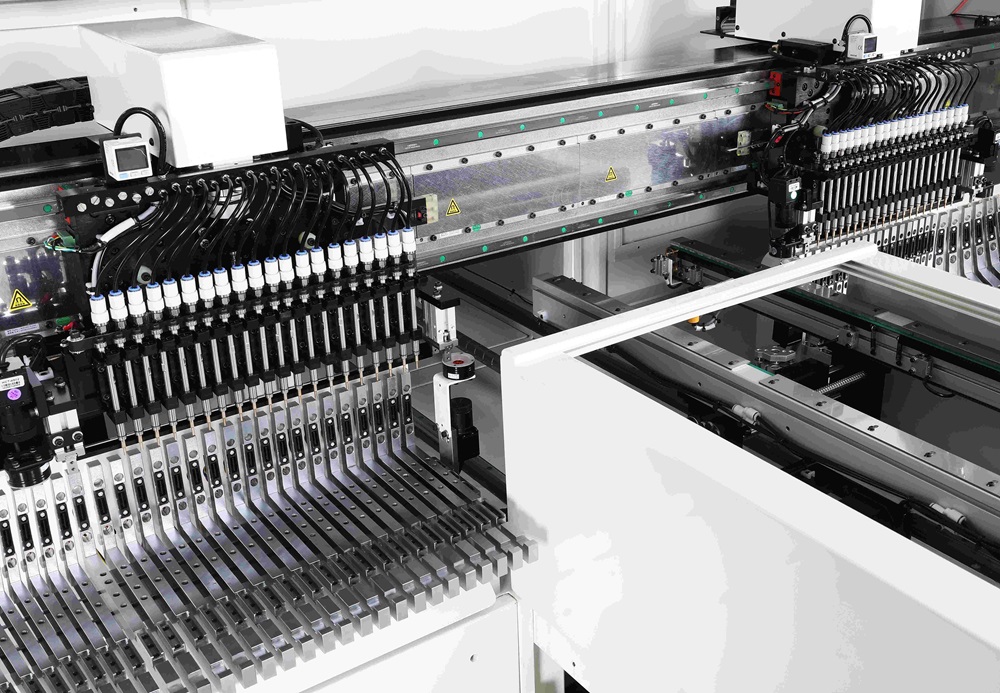

1. طراحی بازوی نصب دوگانه، 36 سر قرار دادن در دسترس است. می توانید 4 مجموعه فیدر، در مجموع 72 فیدر قرار دهید، بارگیری مجدد قطعات بر ظرفیت تولید تأثیر نمی گذارد.

2. سرعت بالا: حداکثر سرعت قرار دادن به 0.027 ثانیه / تراشه.

با یک نوار نقاله داخلی سازگار با SMEMA برای اتوماسیون خط. تولید هوشمند را کامل کنید، در نیروی کار صرفه جویی کنید و کارایی و ظرفیت تولید را تا حد زیادی بهبود بخشید.

3. محدوده قرارگیری: 4 نوع از اجزای RGB را می توان به طور همزمان اداره کرد، مناسب برای LED T5/T8، نور پانل LED، نوار LED، انعکاس پراکنده، و صفحه نمایش LED در فضای باز با طول 1.2 متر یا کمتر.

4. موتور خطی شناور مغناطیسی برای تکرارپذیری و پایداری بالا.

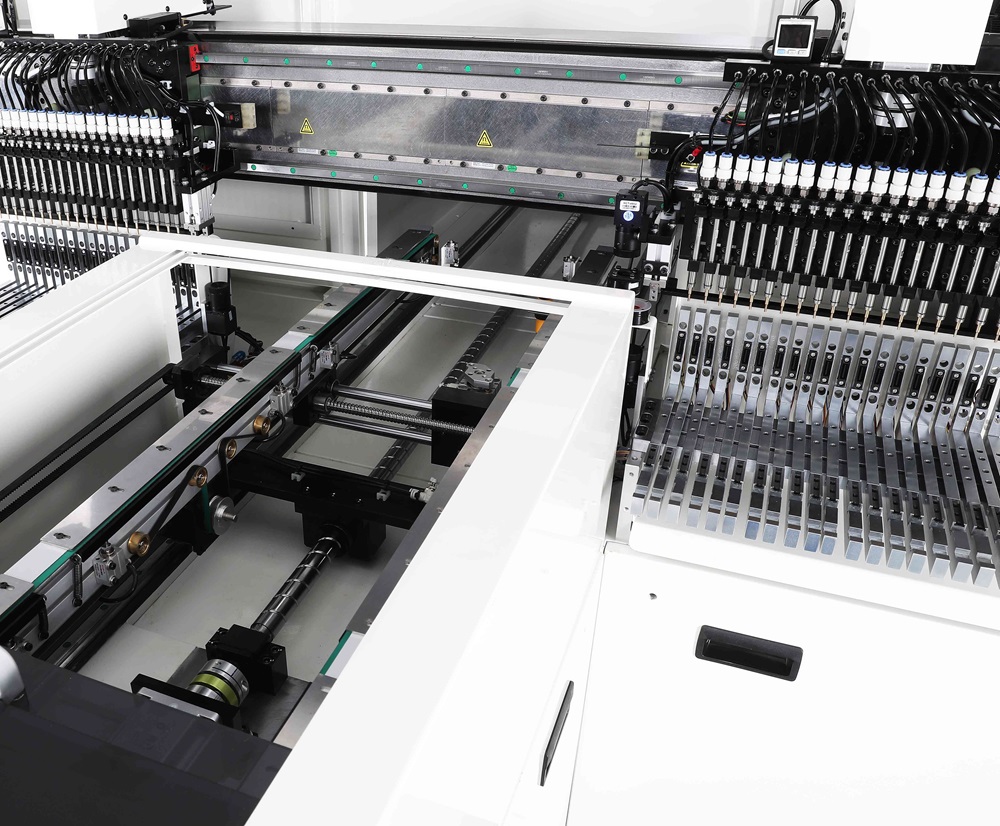

حالت بستن PCB: تنظیم خودکار عرض برای ریل نقاله، بستن شناور، بهبود کارایی و قابلیت حمل.

5. پشتیبانی سخت افزاری با کیفیت عالی با استفاده از مارک های معروف بین المللی، تکرارپذیری و دقت قرار دادن را تضمین می کند.

6. نرم افزار خود توسعه یافته تولید، کارکرد آسان و برنامه نویسی را ساده می کند.

با پیشرفت علم و فناوری، همه از محصولات الکترونیکی جدا نیستند. هر محصول الکترونیکی برای تحقق عملکرد خود به PCB به عنوان یک حامل نیاز دارد. صدها قطعه بر روی برخی PCB ها وجود دارد و لحیم کاری دستی PCB ها مدت هاست که نمی تواند نیازهای بازار را برآورده کند. به طور کلی، ساده ترین خط SMT به یک چاپگر لحیم کاری، یک دستگاه پیک و مکان، و یک اجاق جریان مجدد نیاز دارد و دستگاه قرار دادن قطعات PCB مهمترین پیوند در مونتاژ PCB است.
