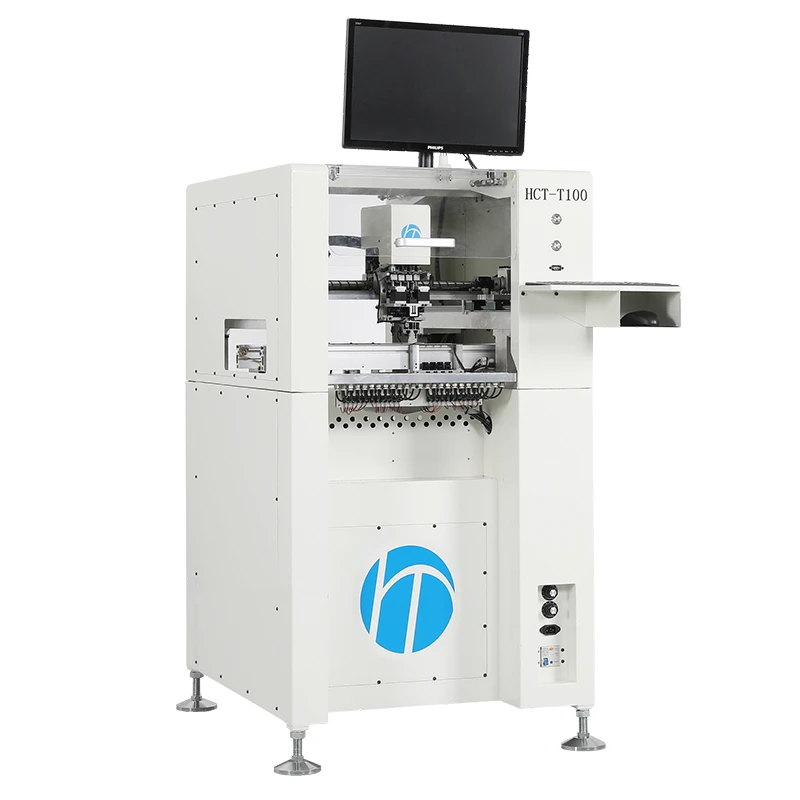

HCT-T100 Small 4 Heads SMD Pick and Place Machine

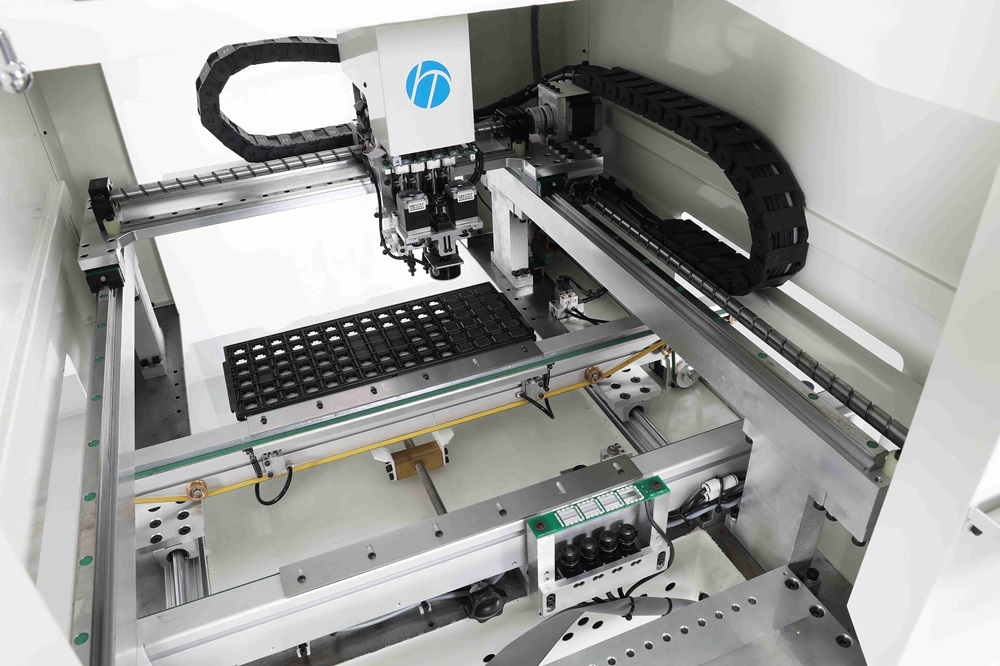

HCT-T100 Small 4 Heads SMD Pick and Place Machine - Image 2

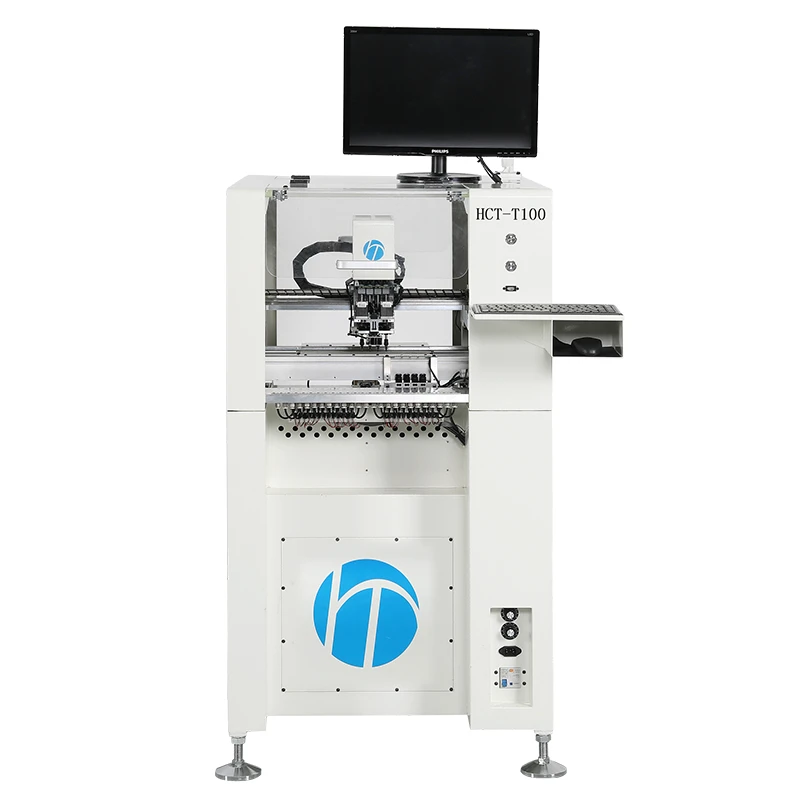

HCT-T100 Small 4 Heads SMD Pick and Place Machine - Image 3

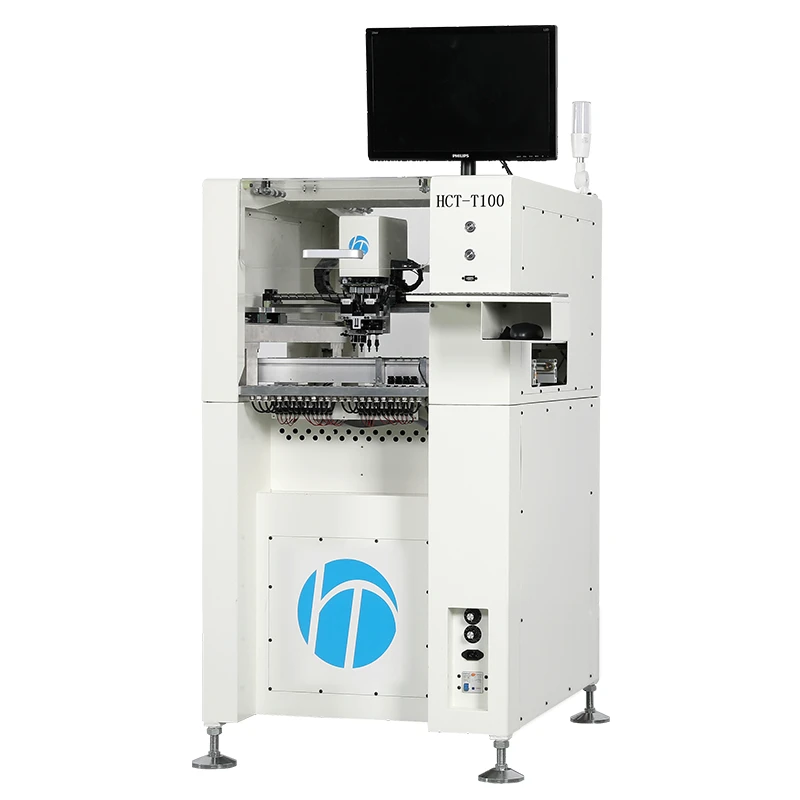

HCT-T100 Small 4 Heads SMD Pick and Place Machine - Image 4

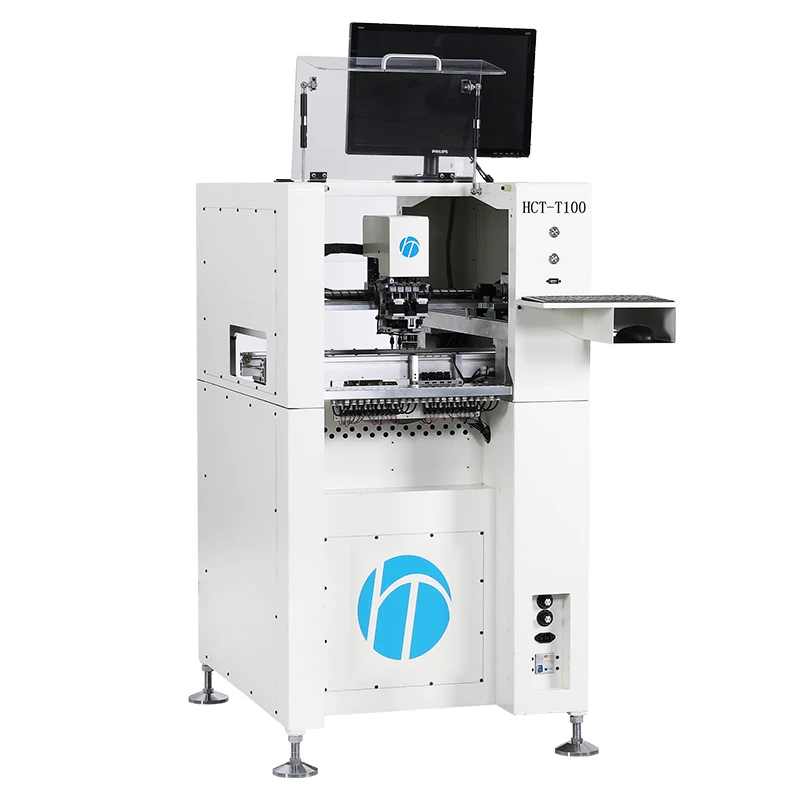

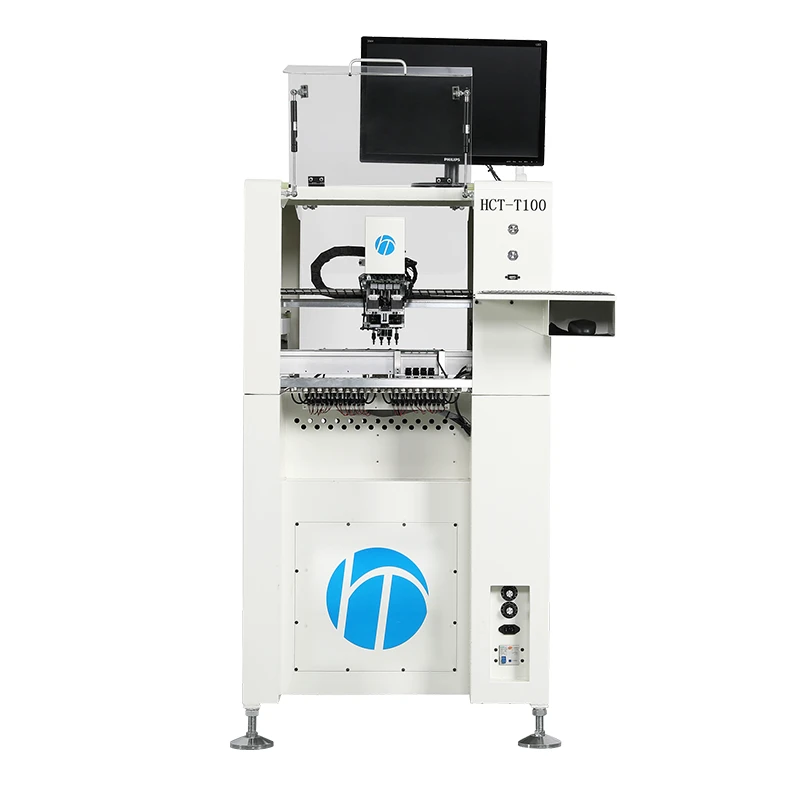

HCT-T100 Small 4 Heads SMD Pick and Place Machine

مزیت اصلی استفاده از ماشین‌های SMT برای تولید LED این است که تغییرات مونتاژ دستی کاملاً حذف می‌شوند. چندین جزء به طور همزمان توسط سیستم انتخاب و مکان led اتوماتیک دقیق و بسیار دقیق بر روی برد قرار می گیرند و تولید را تا حد زیادی افزایش می دهند و هزینه های نیروی کار را کاهش می دهند. با کاهش مشارکت انسانی، کارایی تولید قطعات LED مبتنی بر SMT به شدت رشد کرده است.

دسته: دستگاه انتخاب و جایگذاری SMT عمومی, ماشین SMT

توضیحات
نظرات (0)

توضیحات

HCT – ماشین انتخاب و مکان SMT کوچک چین

HCT یک شرکت چینی است که در تولید و عرضه ماشین‌های کوچک SMT (Surface Mount Technology) تخصص دارد. این ماشین ها به طور گسترده در صنعت الکترونیک برای قرار دادن دقیق اجزای نصب سطحی بر روی بردهای مدار چاپی (PCB) استفاده می شوند.

HCT انواع ماشین های انتخاب و مکان SMT کوچک را ارائه می دهد که برای برآوردن نیازهای مختلف تولید طراحی شده اند. این ماشین ها جمع و جور، کارآمد و قادر به کار با انواع قطعات با دقت و سرعت بالا هستند. آنها به ویژگی‌های پیشرفته‌ای مانند سیستم‌های بینایی برای تشخیص اجزا، سرهای قرارگیری متعدد برای برداشت و قرار دادن همزمان، و یکپارچه‌سازی نرم‌افزار برای عملکرد بدون درز مجهز هستند.

ماشین‌های انتخاب و مکان SMT کوچک HCT به دلیل قابلیت اطمینان، انعطاف‌پذیری و رابط کاربر پسند خود شناخته شده‌اند. آنها قرار دادن قطعات دقیق را فراهم می کنند، خطاها را به حداقل می رساند و بهره وری را در فرآیندهای مونتاژ SMT افزایش می دهد. این ماشین ها می توانند طیف وسیعی از قطعات از جمله مقاومت ها، خازن ها، مدارهای مجتمع (IC) و غیره را مدیریت کنند.

به عنوان یک تولید کننده چینی، HCT قیمت رقابتی را برای ماشین های انتخاب و مکان SMT کوچک خود ارائه می دهد و در عین حال استانداردهای کیفیت بالایی را حفظ می کند. آنها همچنین پشتیبانی فنی جامع از جمله نصب، آموزش و خدمات پس از فروش را برای اطمینان از رضایت مشتری ارائه می دهند.

پارامترهای فنی – مینی 4 سر SMD LED انتخاب و مکان ماشین

Model		HCT-T100

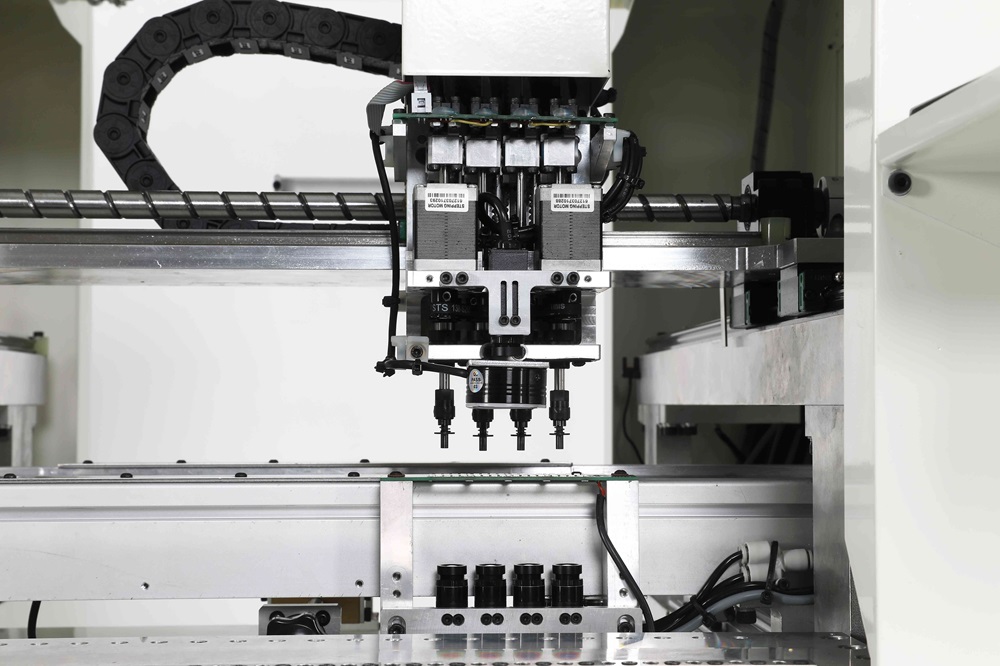

Number of Heads	Fixed Bottom Vision	4
Placement Rate	Under the optimum condition	6000CPH
Placement Rate	IPC9850	5000CPH
Feeder Capacity	Front and Back	18 Tape Feeders (Electric standard) 18+18 Tape Feeders(Optional) 25+25 Pneumatic Feeders (Optional)
IC Tray Capacity	325 x 135mm	1
Component Alignment		Vision Detection
Component Sizes	Handled by Fixed Small Camera	Smallest: 0402 (inch)
		Largest: 6 x 5 (mm)
		Max. Height: 15mm
	Handled by Fixed Big Camera(Optional)	Smallest: 5 x5 (mm)
	Handled by Fixed Big Camera(Optional)	Largest: 20 x 20 (mm)
Resolution	X/Y Axis	Ball Screw + Servo Motor
Resolution	Z Axis	Step-Servo Motor
Rotation		0 to 360°
Placement Accuracy		±0.05mm
X-Y Repeatability	Ball Screw	±0.02mm
PCB Size	Maximum	L 300 x W 250mm
	Minimum	L 50 x W 50mm
Programming		Vision Teach-in
Programming		Coordinates Import
Main Control		Industrial PC
Power		AC 220V±10% (50/60Hz, 1 phase)
Power		Max. 1.5KW
Air Pressure		0.55-0.7MPa (5.6-7.1kgf/cm2)
External Dimension(mm)	L x W x H	700 x 900 x 1300 mm
Mass		Approximate 150kgs

ویژگی های محصول – مینی 4 هد SMD ال ای دی دستگاه انتخاب و مکان

1. سیستم تراز بینایی پایین.

2. تشخیص اعتباری و تصحیح مختصات.

3. سیستم نوار نقاله با رابط SMEMA و کنترل عرض خودکار.

4. ایده آل برای اثبات تولید.

5. طراحی مسیریابی انتخاب/محل بهینه شده، دقت را تضمین می کند.

6. با انواع مختلف نازل با دقت بالا کار می کند.

7. مناسب برای انواع اجزای SMD: مقاومت ها، خازن ها، آی سی، SOP، QFP، QFN، SOT، و غیره.

8. استفاده از پیچ های توپی با دقت بالا، موتورها، شیرهای برقی، کابل ها و غیره وارداتی، به طور موثر دقت و پایداری قرار دادن را بهبود می بخشد.

منطقه برنامه

استفاده از تصحیح SMT و استفاده آزمایشگاهی. تولید دسته ای کوچک؛ استفاده از تدریس در دانشگاه؛ سفارشی سازی تحقیق و توسعه؛ کارآفرینی شخصی؛ پردازش در دادن مواد؛ و غیره.

مزایای فرآیند SMT برای انتخاب و مکان LED

بزرگترین مزیت استفاده از ماشین های SMT برای LED این است که امکان تغییرات رایج در مونتاژ دستی را از بین می برد. دستگاه انتخاب و مکان led خودکار دقیق و با دقت بالا چندین جزء را به طور همزمان روی برد قرار می دهد و در عین حال باعث کاهش هزینه های نیروی کار می شود. با به حداقل رساندن مداخله انسانی، کارایی تولید قطعات LED مبتنی بر SMT به طور تصاعدی افزایش یافته است.

علاوه بر این، برای تولید برگزیده و مکانی، اهمیت فرآیند SMT برای انتخاب و مکان led نیز در فرآیند طراحی منعکس می‌شود. مینیاتورسازی روند نورپردازی LED است و دستگاه نصب با رهبری SMD این امکان را فراهم می کند. دستگاه LED SMT از سطوح بالاتری از اتوماسیون، نازل‌ها و فیدرهای با کیفیت بالا استفاده می‌کند که همگی با هم ترکیب می‌شوند تا امکان جابجایی اجزای بسیار کوچک‌تر را نسبت به روش‌های مونتاژ سنتی فراهم کنند.

یکی دیگر از جنبه های مهم دستگاه SMT LED که به دستیابی به ابعاد فشرده کمک می کند، استفاده از سیم های صفر است. این فرآیند با نصب مستقیم اجزا بر روی برد، اندازه برد را کاهش می دهد و در نتیجه یک طراحی جمع و جور و باریک ایجاد می کند.
