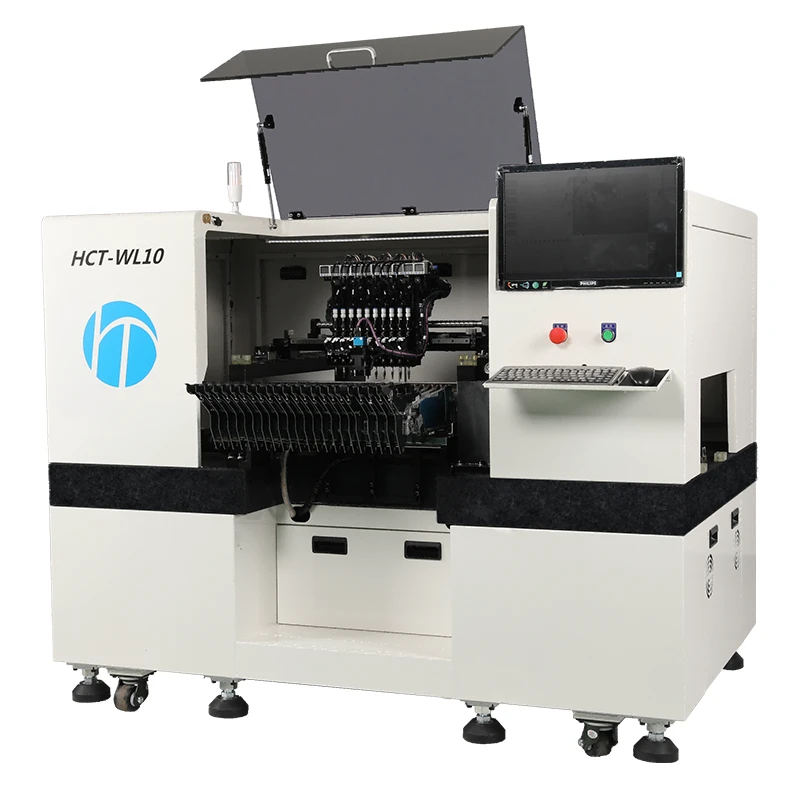

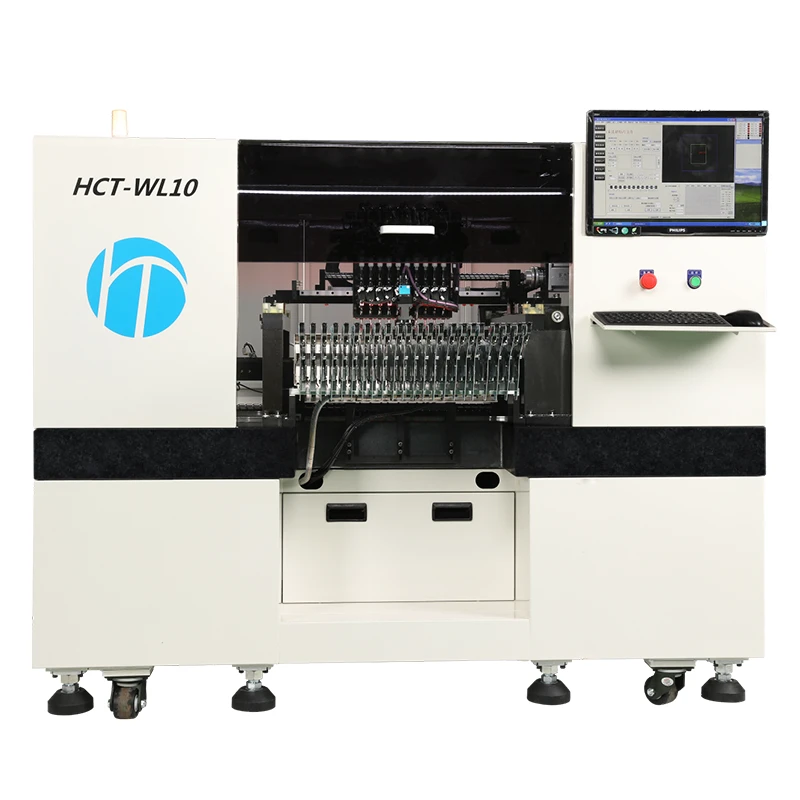

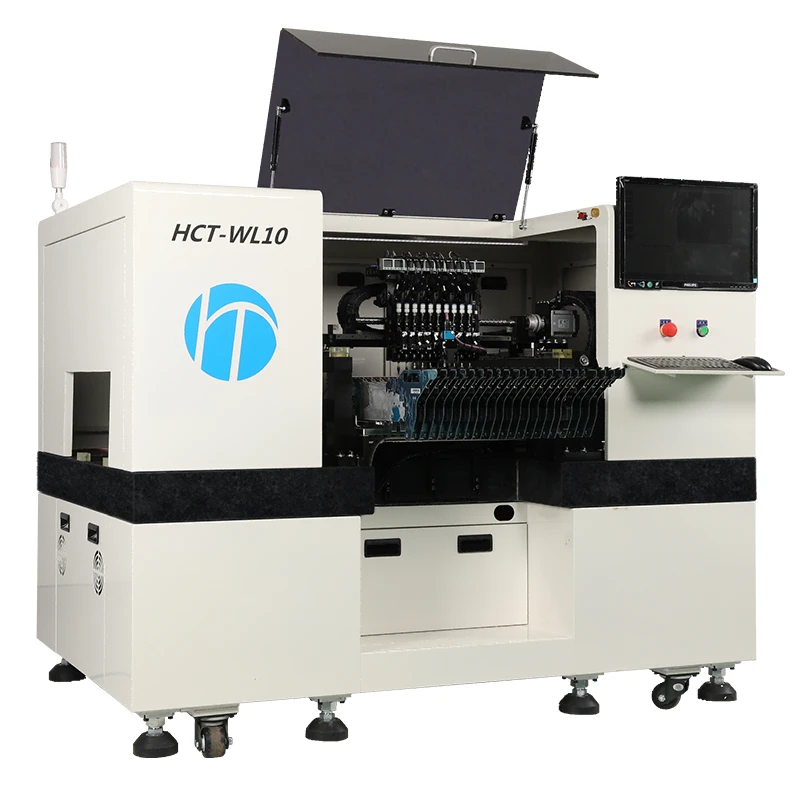

HCT-WL10 Automatic Copper Wire Lamp Placement Machine

HCT-WL10 Automatic Copper Wire Lamp Placement Machine - Image 2

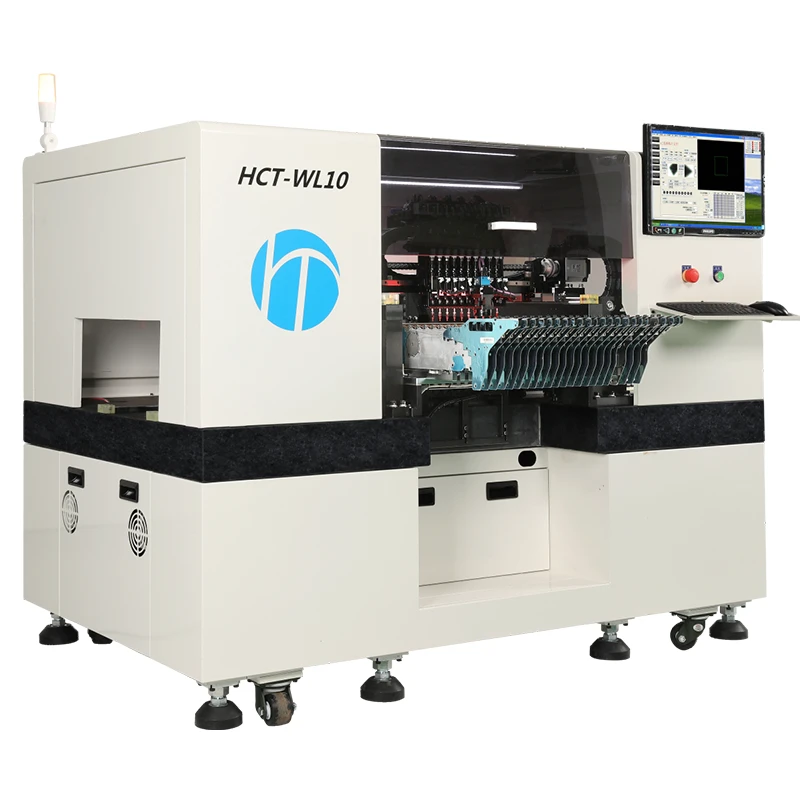

HCT-WL10 Automatic Copper Wire Lamp Placement Machine - Image 3

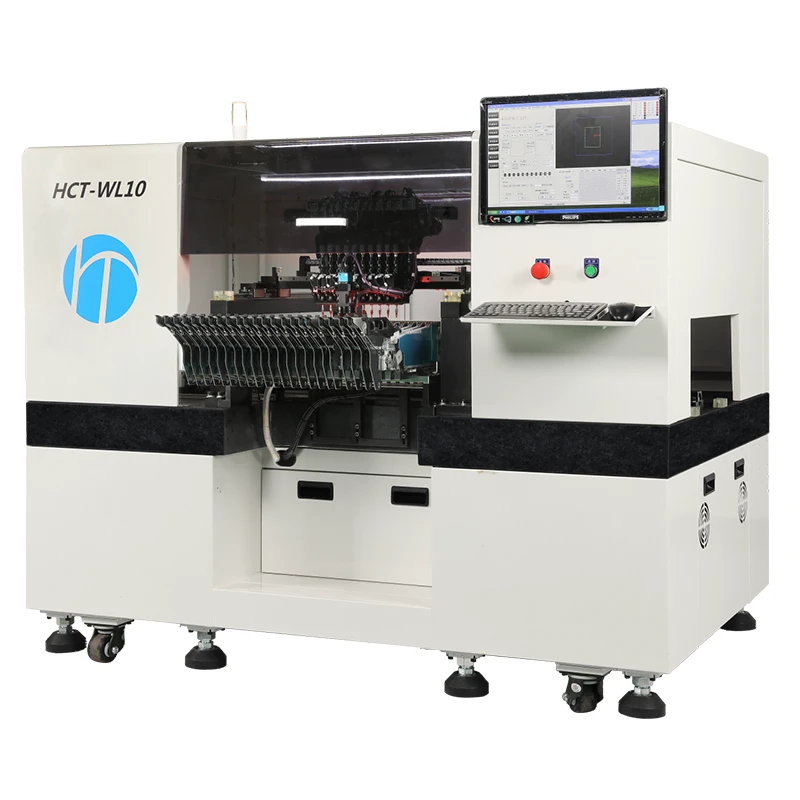

HCT-WL10 Automatic Copper Wire Lamp Placement Machine - Image 4

HCT-WL10 Automatic Copper Wire Lamp Placement Machine

فایل های کاری مختلف بر روی دستگاه انتخاب و مکان SMT بارگذاری می شوند تا PCB مربوطه را وصل کنند. لطفاً در صورت داشتن هرگونه سوال در مورد هزینه دستگاه انتخاب و جایگذاری PCB، دستگاه لحیم کاری PCB، دستگاه قرار دادن قطعات PCB یا دستگاه مونتاژ PCB SMT با ما تماس بگیرید.

دسته: ماشین SMT, ماشین انتخاب و جایگذاری خودکار LED

توضیحات
نظرات (0)

توضیحات

پارامترهای فنی – دستگاه اتوماتیک قرار دادن لامپ سیم مسی

Model		HCT-WL10
Alignment		Fixed Vision Alignment System
Number of Spindles		10 Spindles x 1 Gantry
RatedPlacement Speed	Group Picking & Group Placing	LED0603 54,000 CPH (Optimum)
Placement Accuracy		±0.05mm (Based on the standard chips)
Component Range	Vision Alignment	0603(inch)~5050~7474(mm)
	Max Height	H=8mm
Board Dimension(mm)	Minimum	50(L) x 50(W)
	Maximum	1,000(L) x 380(W)
Board Handling Method		Inline Conveyor
Tape Feeder	Feeder Type	ElectricFeeder
	Feeder Capacity	20 (12mm)
	Optional	8mm, 12mm, 16mm, 24mm
Utility	Power	AC 220V ±10% (50Hz, Single phase)
		Max3.2KW
	Air Consumption	0.55-0.7MPa (5.6-7.1kgf/cm2)
Mass		Approx.1580kg
External Dimension(mm)		1,800(L) x1,150(D) x 1,450(H)

ویژگی های محصول – دستگاه اتوماتیک قرار دادن لامپ سیم مسی

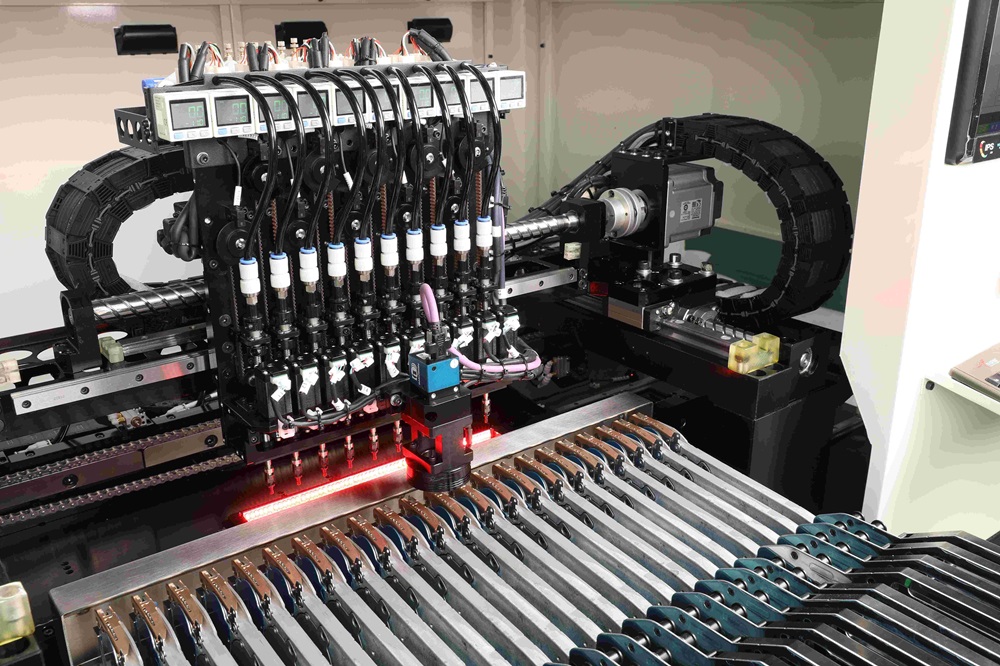

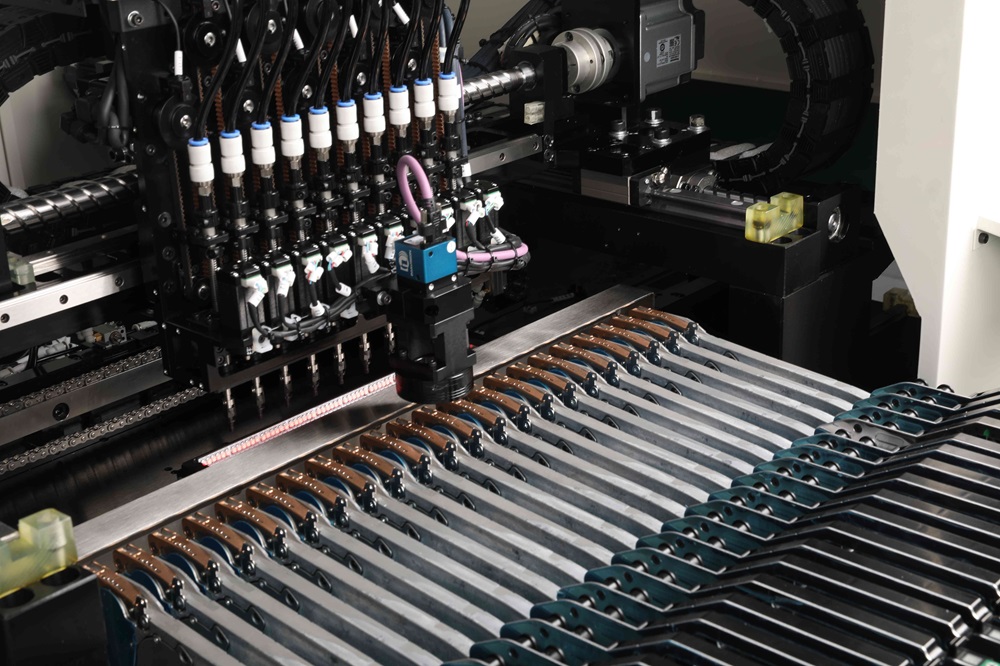

1. دقت بالا: هر یک از ده هد پیک آپ مجهز به دوربین تراز بینایی برای تضمین دقت بالا است. استفاده از دوربین دیجیتال با وضوح بالا برای شناسایی و برنامه نویسی.

2. پایداری خوب: تمام پشتیبانی سخت افزاری اصلی با استفاده از مارک های معروف بین المللی، ثبات، تکرارپذیری و دقت را تضمین می کند.

3. راندمان پیشرو: چراغ های رشته مسی LED تک رنگ، دو رنگ، چهار رنگ یا پنج رنگ می توانند به برداشت گروهی و قرار دادن گروهی، حداکثر سرعت 54000 CPH دست یابند.

4. حمل و نقل هوشمند PCB: با یک نوار نقاله داخلی سازگار با SMEMA برای اتوماسیون خط، مداخله دستی را کاهش دهید و انحراف ناشی از مصنوعی را از بین ببرید.

5. پشتیبانی از پلت فرم سنگ مرمر برای اطمینان از عمر طولانی.

6. پشتیبانی سخت افزاری با کیفیت عالی با استفاده از مارک های معروف بین المللی، تکرارپذیری و دقت قرار دادن را تضمین می کند.

7. نرم افزار خود توسعه یافته تولید، کارکرد آسان و برنامه نویسی را ساده می کند.

کجا از تجهیزات انتخاب و مکان استفاده می شود؟

این فایل های کاری مختلف را برای نصب PCB مربوطه بارگذاری می کند. اگر می خواهید در مورد قیمت دستگاه انتخاب و جای PCB / دستگاه لحیم کاری PCB / دستگاه قرار دادن قطعات PCB / دستگاه مونتاژ PCB SMT بیشتر بدانید، لطفا با ما تماس بگیرید!

تفاوت بین SMT و SMD چیست؟

تفاوت بین دستگاه مونتاژ SMD و دستگاه مونتاژ SMT در این است که SMD (دستگاه نصب سطحی) به قطعات الکترونیکی نصب شده بر روی PCB اشاره دارد. در مقابل، SMT (فناوری نصب سطحی) شامل روشی برای قرار دادن قطعات الکترونیکی بر روی برد مدار چاپی است.
