پارامترهای فنی – دستگاه لحیم کاری جریان هوای داغ 8 منطقه
|
Model No. |
HCT-F840-LF-C |
HCT-F840-LF |
|
Heating Parts Parameters |
||
|
Number of Heating Zones |
Up8 + Bottom8 |
Up8 + Bottom8 |
|
Length of Heating Zones |
2840mm |
2840mm |
|
Heating Pattern |
Up:Hot air; Bottom:Hot air (Forced convection of hot air, Taiwan SAYA motor) |
Up:Hot air; Bottom:Hot air (Forced convection of hot air, Taiwan SAYA motor) |
|
Number of Cooling Zones |
2 Plasma DC Fan |
2 Plasma DC Fan |
|
Conveyor Parts Parameters |
||
|
Max.Width Of PCB |
400mm（stainless steel mesh belt） |
400mm（stainless steel mesh belt） |
|
Conveyor Direction |
L→R |
L→R |
|
Conveyor Height |
880±20mm |
880±20mm |
|
Transport Mode |
Mesh Belt |
Mesh Belt |
|
Conveyor Speed Range |
0-2200mm/min |
0-2200mm/min |
|
Control Parts Parameters |
||
|
Power Supply |
5 Wire,3 Phase, 380V 50/60Hz |
5 Wire,3 Phase, 380V 50/60Hz |
|
Start Power |
30KW |
30KW |
|
Power Consumption |
Approx4-4.5KW |
Approx4-4.5KW |
|
Warming Time |
Approx15-20 mins |
Approx15-20 mins |
|
Temp. Setting Range |
Room Temp.-380℃ |
Room Temp.-380℃ |
|
Temperature Control Method |
Computer-controlled |
Instrument-controlled |
|
TemperatureDifference Between Adjacent Zone |
70 ℃, can correspond to the highest standards of lead-free process. |
70 ℃, can correspond to the highest standards of lead-free process. |
|
Temperature Control Precision |
±2℃ |
±2℃ |
|
Temperature Deviation on PCB |
±2℃ |
±2℃ |
|
Abnormal Alarm |
Temperature abnormal（too high or too low after the constant temperature keeping） |
Temperature abnormal（too high or too low after the constant temperature keeping） |
|
Open Way |
Manual |
Manual |
|
General Parameters |
||
|
Dimension(L*W*H)mm |
4250*760*1450MM |
4250*760*1450MM |
|
Weight |
Approx500Kg |
Approx500Kg |

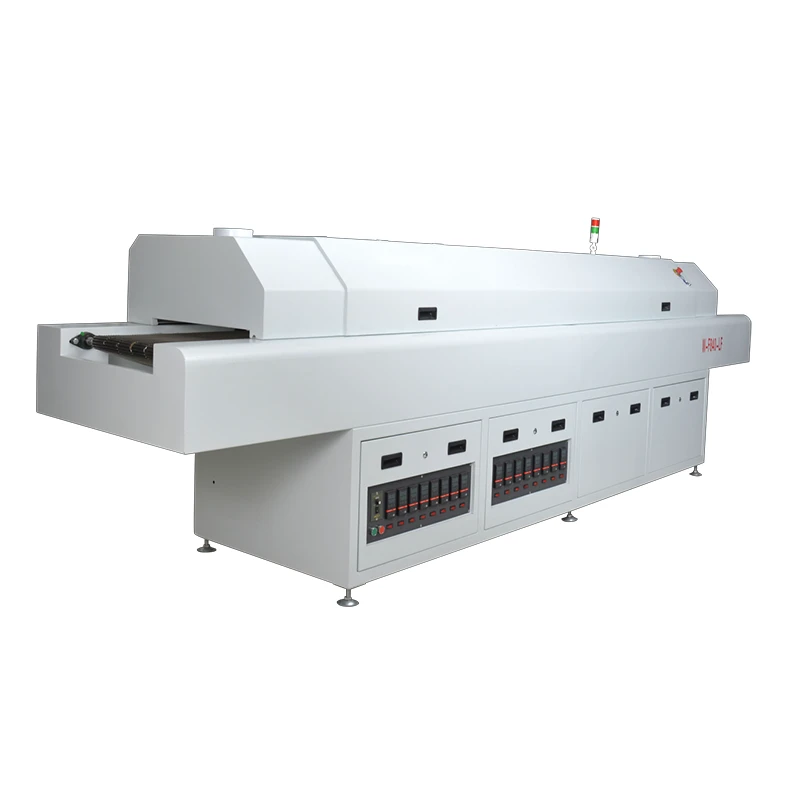

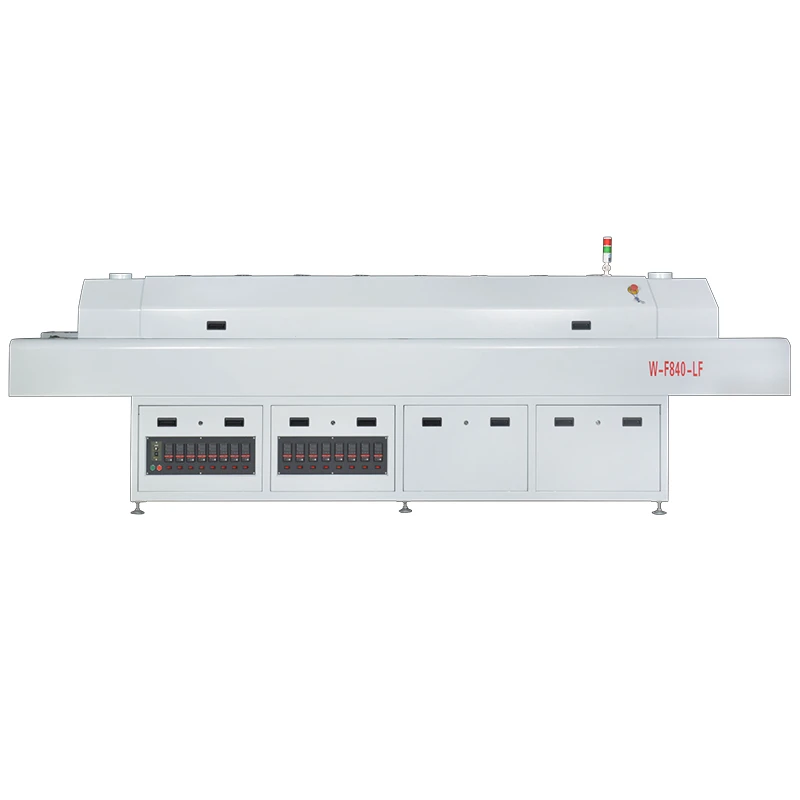

دستگاه لحیم کاری با کیفیت بالا W-F840-LF-C W-F840-LF سایز متوسط 8 منطقه با جریان هوای داغ برای خط تولید SMT LED.
مشخصات محصول – دستگاه لحیم کاری 8 زون هوای داغ
سیستم گرمایش
- فناوری جت چند نقطه ای تقویت کننده تقطیر کامل دو لایه برای اطمینان از دمای یکنواخت در اجاق و ناهمسانگردی خوب در هر منطقه دما استفاده می شود. سطح تخته بدون شکست گرم می شود تا یک ناحیه خالی حرارتی بدون سایه ایجاد شود.
- به طور اساسی راندمان گرمایش را بهبود بخشد. عملکرد سریع و کارآمد جبران حرارتی به ویژه برای بردهای مدارهای BGA، CSP، QFP و چند لایه، مانند مادربردهای کامپیوتر، بردهای تلفن همراه و سایر اجزای جوش کامل مناسب است. هیچ ترتیب دمایی برای هر منطقه دمایی مجاور وجود ندارد.
- ماژول های گرمایش مستقل بالا و پایین، گردش هوای گرم مستقل، منطقه لحیم کاری دوگانه یا منطقه لحیم کاری سه گانه.
- طراحی مدولار برای هر منطقه دما؛ موتور هوای گرم شفت بلند مقاوم در برابر درجه حرارت بالا؛ سیم گرمایش الکتریکی نیکروم با انرژی بالا؛ نگهداری آسان
سیستم حمل و نقل
- نوع تسمه مش 400، سرعت متغیر بدون پله با کنترل فرکانس.
سیستم بازیابی خنک کننده و شار
- سیستم خنک کننده اجباری از دو منطقه دمای خنک کننده هوای اجباری استفاده می کند تا نیازهای فرآیند بدون سرب منحنی خنک کننده صاف، بدون تغییر ناگهانی، تبادل حرارت کافی و بالاترین سرعت خنک کننده -5 درجه سانتیگراد در ثانیه را برآورده کند.
- طراحی بدون فیلتر، تمیز کردن آسان.
سیستم کنترل
- سیستم کنترل از PLC میتسوبیشی استفاده می کند. رایانه بالایی از یک رایانه Lenovo با سیستم عامل Windows XP و یک نمایشگر LCD 17 اینچی استفاده می کند که پایدار و قابل اعتماد است.
- نرم افزار کنترل قدرتمند است، با کنترل پارامترهای فرآیند انعطاف پذیر و عملکردهای تست منحنی دما. رابط های عملیاتی چینی و انگلیسی را می توان در هر زمان تغییر داد.
- از ترمینال WOGO استفاده کنید. تمام قطعات الکتریکی مارک های وارداتی هستند و تمام خطوط سیگنال دارای محافظ هستند.
- ماژول دما به طور خودکار تنظیم می شود، انتهای سرد به طور خودکار جبران می شود و دما در 1 درجه سانتی گراد کنترل می شود.
