دستگاه تست خودکار AOI SMT

دستگاه تست خودکار AOI (بازرسی نوری خودکار) SMT (فناوری نصب سطحی) یک تجهیزات تخصصی است که در تولید لوازم الکترونیکی برای بازرسی و تشخیص خودکار عیوب بر روی بردهای مدار چاپی (PCB) پس از فرآیند مونتاژ سطحی استفاده می شود. در اینجا اطلاعاتی در مورد دستگاه تست خودکار AOI SMT وجود دارد:

کارکرد و هدف:

• بازرسی PCB ها: وظیفه اصلی یک دستگاه تست خودکار AOI، بازرسی PCB ها از نظر نقص، خطا یا ناهنجاری است که ممکن است بر عملکرد یا قابلیت اطمینان برد مونتاژ شده تأثیر بگذارد.
• استفاده از فناوری نوری: این ماشین‌ها از سیستم‌های تصویربرداری پیشرفته مانند دوربین‌ها و الگوریتم‌های پردازش تصویر برای ثبت تصاویر دقیق از PCB و تجزیه و تحلیل آن‌ها برای انواع عیوب استفاده می‌کنند.
• تشخیص و طبقه‌بندی: ماشین‌های AOI می‌توانند عیوبی مانند قطعات از دست رفته، قطعات نامناسب، مشکلات لحیم کاری (به عنوان مثال، پل زدن، لحیم کاری ناکافی، شورت لحیم کاری)، قطبیت نادرست، سنگ قبر و سایر عیوب تولید را تشخیص دهند.
• کنترل کیفیت: با شناسایی و علامت گذاری PCB های معیوب، ماشین های AOI نقش مهمی در کنترل کیفیت دارند و اطمینان حاصل می کنند که فقط بردهای با کیفیت بالا و بدون نقص به مرحله بعدی فرآیند تولید می روند.

ویژگی های دستگاه تست خودکار AOI SMT:

• سیستم تصویربرداری با وضوح بالا: دستگاه های AOI از دوربین های با وضوح بالا و اپتیک های پیشرفته برای ثبت تصاویر دقیق و دقیق از PCB استفاده می کنند.
• سیستم روشنایی: تکنیک های نورپردازی تخصصی، از جمله زوایای مختلف و طول موج ها، برای افزایش دید ویژگی ها و عیوب PCB استفاده می شود.
• الگوریتم های پردازش تصویر: الگوریتم های پیشرفته تصاویر گرفته شده را تجزیه و تحلیل می کنند و آنها را با تصاویر مرجع یا معیارهای از پیش تعریف شده برای شناسایی و طبقه بندی دقیق عیوب مقایسه می کنند.
• پایگاه داده و گزارش: ماشین‌های AOI اغلب شامل یک پایگاه داده برای ذخیره نتایج بازرسی و تولید گزارش‌ها، ارائه قابلیت ردیابی و تسهیل تجزیه و تحلیل بیشتر یا اقدامات اصلاحی هستند.

مزایای استفاده از دستگاه تست خودکار AOI SMT:

• دقت و کارایی افزایش یافته: ماشین‌های AOI می‌توانند PCB‌ها را با سرعت بالا و با دقت بازرسی کنند و عیوبی را که ممکن است شناسایی آنها از طریق بازرسی دستی دشوار باشد، شناسایی کنند.
• سازگاری: بازرسی های خودکار نتایج منسجم و عینی را تضمین می کند و خطر خطای انسانی و قضاوت ذهنی در تشخیص نقص را کاهش می دهد.
• صرفه جویی در هزینه: تشخیص زودهنگام عیوب امکان انجام اقدامات اصلاحی به موقع، کاهش ضایعات، کار مجدد و بازگشت مشتریان بالقوه یا خرابی های میدانی را فراهم می کند.
• بهینه‌سازی فرآیند: ماشین‌های AOI بازخورد ارزشمندی را در مورد عملکرد فرآیند ارائه می‌دهند و تولیدکنندگان را قادر می‌سازند تا مسائل تکراری را برای بهبود مستمر شناسایی و رسیدگی کنند.

ملاحظات هنگام استفاده از دستگاه تست خودکار AOI SMT:

• برنامه ریزی و تنظیم: برنامه ریزی و کالیبراسیون مناسب برای اطمینان از تشخیص دقیق نقص و به حداقل رساندن مثبت یا منفی کاذب بسیار مهم است.
• یکپارچه سازی: دستگاه AOI باید به طور یکپارچه در خط مونتاژ SMT ادغام شود و امکان انتقال و بازرسی کارآمد PCB ها را بدون ایجاد گلوگاه یا تاخیر فراهم کند.
• تعمیر و نگهداری و کالیبراسیون: تعمیر و نگهداری منظم، تمیز کردن و کالیبراسیون دستگاه AOI برای حفظ عملکرد و دقت مطلوب ضروری است.

دستگاه تست خودکار AOI SMT مزایای قابل توجهی را از نظر دقت، کارایی و کنترل کیفیت ارائه می دهد. با خودکار کردن فرآیند بازرسی، این ماشین‌ها به بهبود کیفیت محصول، کاهش هزینه‌های تولید و افزایش رضایت مشتری کمک می‌کنند.



پارامترهای فنی – تجهیزات SMT AOI



Model		HCT-A510 (Single Track)	HCT-AD510 (Dual Track)		HCT-A510XL (XL Single Track)
PCB Specifications	Max. PCB size (X x Y)	510mm x 460mm	Single Track： 510mm x 580mm  Dual Track: 510mm*320mm*2		510mm x700mm
	Min. PCB size (Y x X)	50mm x 50mm
	PCB Thickness	0.6mm~6mm
	Board Edge Gap	3mm
	Max. Bottom Gap	45mm
	Max. Top Gap	25mm~60 mm Adjustable
	PCB Weight	≤3Kg
	Chips	wrong parts, missing parts, polarity, offset, t ombstone, reverse, damaged, IC bent feet, flippedpart,foreign objects
	Tin Soldering	No tin, less tin, more tin, bridge, dummy solder, solder ball
	Components Range	Chip:03015 and above； LSI：0.3mm pitch and above； Others：Special shaped component
	Inspection Speed	180~200ms/Fov
Movement Mechanism	X/Y Drive	AC Servo Motor
	Track Width Adjustment Method	Automatic adjustment +Manual adjustment
	Transmission Speed	1500mm/s(Max)
	Transmission Height	900mm±30mm
	Transmission Direction	L – R、R – L、L – L、R – R （Pre-factory setting）
	Transmission Mode	Belt drive
	Fixed Rail	Front rail	Single Track: No.1 rail Dual Track: No.1,3 rail or No. 2,4 rail		Front rail
	PCB Clamping Method	Edge locking + base plate clamping
Image Parameters	Camera	Standard:12MP Industrial Camera (USB3.0 high-speed interface)
	Resolution	Standard:10μm
	Lens	Telecentric Lenses
	Lighting System	Multi-angle surrounding 4-color ring programmable LED light source (RGBW)
Hardware Configure	Operation System	Windows 10 Professional Edition 64-bit
	Communication Mode	Ethernet，SMEMA
	Power Supply	AC220V±10%,50/60HZ,1.8kVA
	Air Supply	4~6Kg/cm2

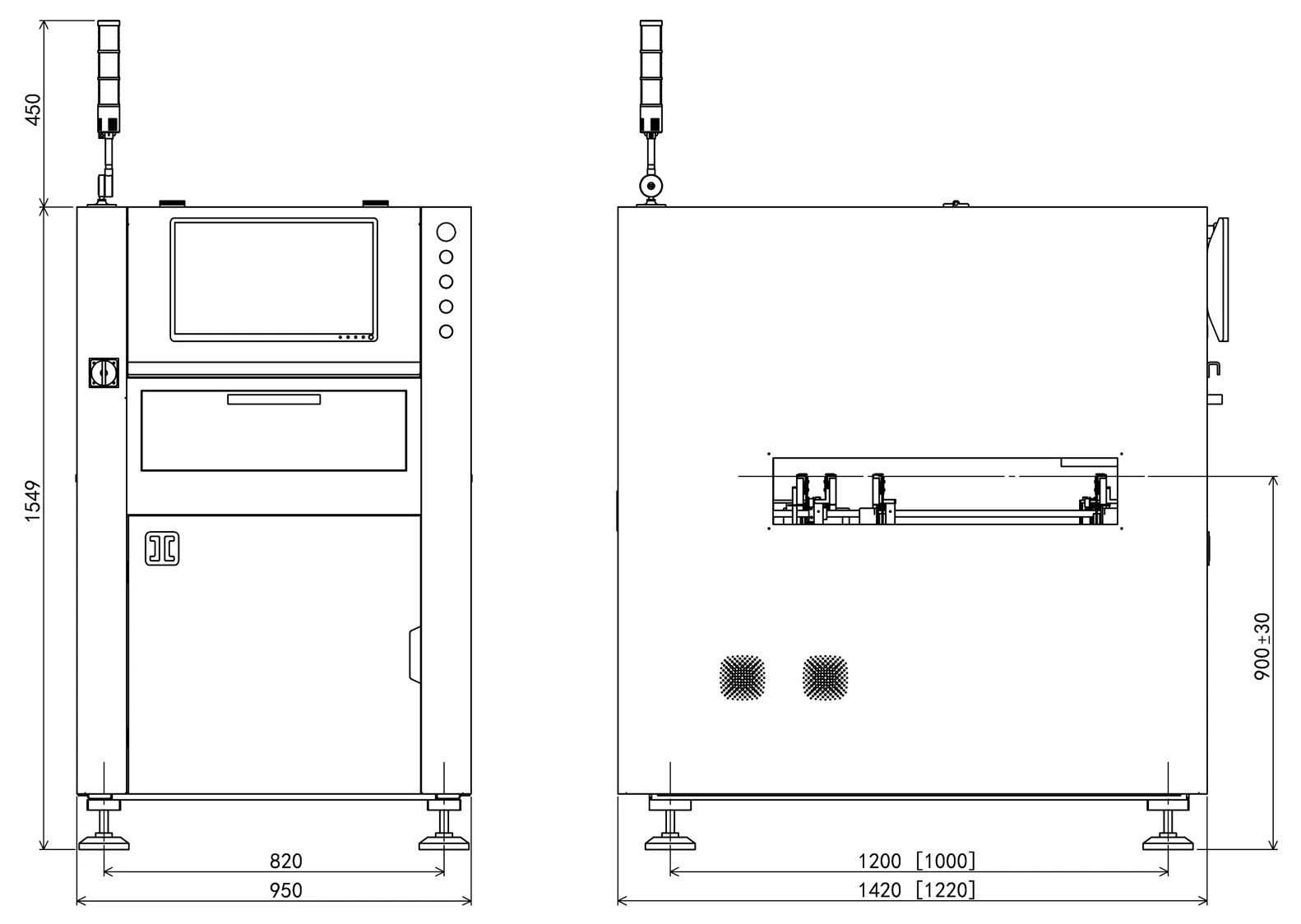

	Dimensions	L(950mm)×W(1220mm) ×H(1549mm)（without alarm lamp height）		L(950mm)×W(1420mm) ×H(1549mm)（without alarm lamp height）
	Weight	Approx. 900kg		Approx. 950kg
	Temperature Resistance	4℃~40℃
	Absolute Humidity	25～80%RH4



HCT تجهیزات بازرسی نوری خودکار SMT AOI با کیفیت بالا، دستگاه های بازرسی آنلاین SMT AOI و PCBA AOI را برای خط تولید SMT فراهم می کند.

• برای SMT قبل از جریان مجدد، بازرسی درون خطی پس از جریان مجدد
• پلت فرم گرانیت، دقت و ثبات دستگاه را تا حد زیادی بهبود می بخشد
• منبع روشنایی LED قابل برنامه ریزی RGB+W
• لنز دور مرکزی با بزرگنمایی ثابت و پاسخ اعوجاج کم به کامپون بالا



ویژگی ها – تجهیزات SMT AOI

• الگوریتم های موقعیت یابی متعدد، بازرسی با دقت بالا
• برنامه نویسی مینیمالیستی، تولید پنجره های شناسایی با یک کلیک
• الگوریتم بازرسی اتصال لحیم کاری منحصر به فرد، عملکرد منطقی قدرتمند
• هم قابلیت SMT، لحیم کاری موجی و هم قابلیت بازرسی اجزای شکل خاص را دارد
• جبران الگوریتم تصویر منحصر به فرد، پاسخ انعطاف پذیر به بازرسی صفحه تغییر شکل یافته
• همراه با تجزیه و تحلیل داده های بازرسی SPC برای کمک به بهبود کیفیت فرآیند
• بارکدها را به صورت خودکار شناسایی کنید، گزارش های آماری تولید را به سرعت جستجو کنید و داده های ردیابی را از راه دور مشاهده کنید
• مدیریت Industry 4.0، نظارت بر داده های تجهیزات، پشتیبانی از ساخت صفحه از راه دور، اشکال زدایی، پشتیبانی



مزایای فنی – تجهیزات SMT AOI

• فناوری موقعیت یابی به کمک FOV + موقعیت یابی پد اجزا

موقعیت یابی به کمک FOV می تواند اجزای کوچک را به دقت تعیین کند و بازرسی مفصل لحیم کاری را انجام دهد و می تواند به طور موثر اجزای کوچک و اتصالات لحیم کاری را در نزدیکی اجزای بالا تشخیص دهد.

موقعیت پد در سطح جزء می تواند به طور موثر آلارم های کاذب و آلارم های کاذب ناشی از خم شدن تخته برای تخته های انعطاف پذیر را حل کند. موقعیت یابی FOV برای بردهای غیر قابل انعطاف استفاده می شود که می تواند تداخل چاپ روی صفحه و خطوط چاپ شده روی برد را نادیده بگیرد و به راحتی موقعیت و بسته بندی پد را متوجه شود. دقت تشخیص؛

• بر اساس فناوری موقعیت یابی پد. داده های تست مستقیماً به استانداردهای API متصل می شوند

برای پایانه های اجزای کلاس 3 IPC-A-610-G قابل قبول نیست که بیش از 25٪ از عرض پایانه از زمین خارج شوند.

• بازرسی جوش

بر اساس موقعیت دقیق لنت ها، از الگوریتم ترکیب ویژگی ها برای تشخیص موثر اتصالات لحیم استفاده می شود.



تامین کننده HCT – SMT AOI Equipment Manufacturer

HCT یک تولید کننده و تامین کننده برجسته تجهیزات SMT (فناوری نصب سطحی) AOI (بازرسی خودکار نوری) است. سیستم‌های AOI با بازرسی PCB (بردهای مدار چاپی) برای عیوب، حصول اطمینان از کیفیت و دقت، نقش مهمی در فرآیند تولید الکترونیک دارند.

HCT به عنوان یک تولید کننده و تامین کننده با تجربه، تجهیزات SMT AOI با کیفیت بالا را طراحی و تولید می کند که فناوری های نوری پیشرفته و الگوریتم های هوشمند را در خود جای داده است. این سیستم‌های AOI قادر به تشخیص انواع عیوب از جمله مشکلات اتصال لحیم کاری، خطاهای قرار دادن قطعات، قطعات از دست رفته، مشکلات قطبیت و غیره هستند.

تجهیزات SMT AOI HCT چندین مزیت را ارائه می دهد:

1. دقت و دقت: سیستم‌های AOI HCT از دوربین‌های با وضوح بالا و الگوریتم‌های پردازش تصویر پیشرفته برای دستیابی به نتایج بازرسی دقیق و دقیق استفاده می‌کنند. این به شناسایی حتی عیوب ظریفی که ممکن است بر عملکرد و قابلیت اطمینان PCB ها تأثیر بگذارد، کمک می کند.
2. سرعت و کارایی: تجهیزات AOI HCT برای رسیدگی به خطوط تولید با سرعت بالا طراحی شده اند و قابلیت های بازرسی سریع را ارائه می دهند. ماهیت خودکار این سیستم ها امکان بازرسی سریع PCB ها، به حداقل رساندن گلوگاه ها و بهینه سازی راندمان تولید را فراهم می کند.
3. انعطاف پذیری و سفارشی سازی: HCT نیازهای متنوع سازندگان الکترونیک را درک می کند و در تجهیزات AOI آنها انعطاف پذیری ارائه می دهد. آنها معیارهای بازرسی قابل تنظیم، تنظیمات قابل تنظیم و راه حل های نرم افزاری را برای تنظیم سیستم بر اساس نیازهای خاص ارائه می دهند.
4. رابط کاربر پسند: HCT تجربه کاربر را در اولویت قرار می دهد و اطمینان حاصل می کند که تجهیزات AOI آنها دارای یک رابط بصری هستند. این کار عملیات را ساده می‌کند، زمان آموزش را کاهش می‌دهد و کاربران را قادر می‌سازد تا به طور موثر در نتایج بازرسی حرکت کنند و گزارش‌های مفیدی تولید کنند.
5. ویژگی های جامع بازرسی: سیستم های AOI HCT اغلب شامل طیف گسترده ای از ویژگی های بازرسی، مانند قابلیت های بازرسی دو بعدی و سه بعدی، تصویربرداری رنگی، مقایسه کتابخانه اجزا و ابزارهای تجزیه و تحلیل آماری است. این ویژگی ها دقت و قابلیت اطمینان بازرسی ها را افزایش می دهد.
6. پشتیبانی عالی از مشتری: HCT علاوه بر تولید تجهیزات AOI با کیفیت بالا، پشتیبانی فنی جامع، خدمات آموزشی و کمک مشتری پاسخگو ارائه می دهد. این تضمین می کند که مشتریان در طول پیاده سازی و بهره برداری از تجهیزات پشتیبانی مستمر دریافت می کنند.

HCT یک تولید کننده و تامین کننده معتبر تجهیزات SMT AOI است که راه حل های دقیق، کارآمد و قابل تنظیم را برای تولید کنندگان الکترونیک ارائه می دهد. تعهد آنها به کیفیت و رضایت مشتری آنها را به یک شریک قابل اعتماد در صنعت تبدیل می کند.



سوالات متداول

س: کارخانه شما کجاست؟

پاسخ: شنژن، چین

س: آیا خدمات سفارشی در دسترس است؟

ج: بله

س: آیا از OEM و ODM پشتیبانی می کنید؟

A: OEM

س: چرا ما را انتخاب کنید؟

A: دستگاه HCT SMT برای شرکت های تولیدی متوسط و بزرگ ایده آل است زیرا مشکل افزایش هزینه های نیروی کار و تعمیر و نگهداری تجهیزات را حل می کند. شما می توانید برای تولید مداوم محصولات با حجم بالا و کیفیت پایدار به ماشین های ما تکیه کنید.

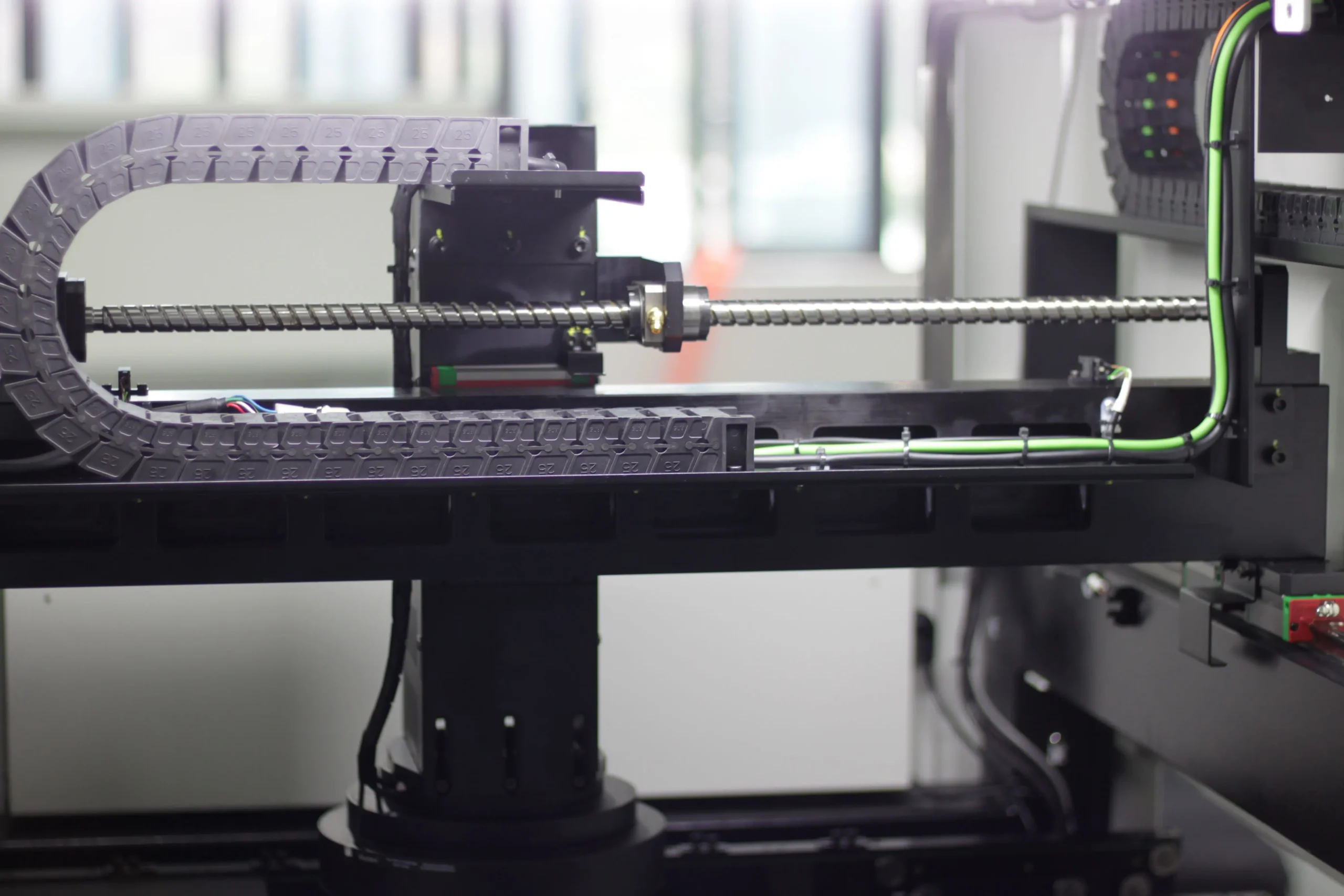

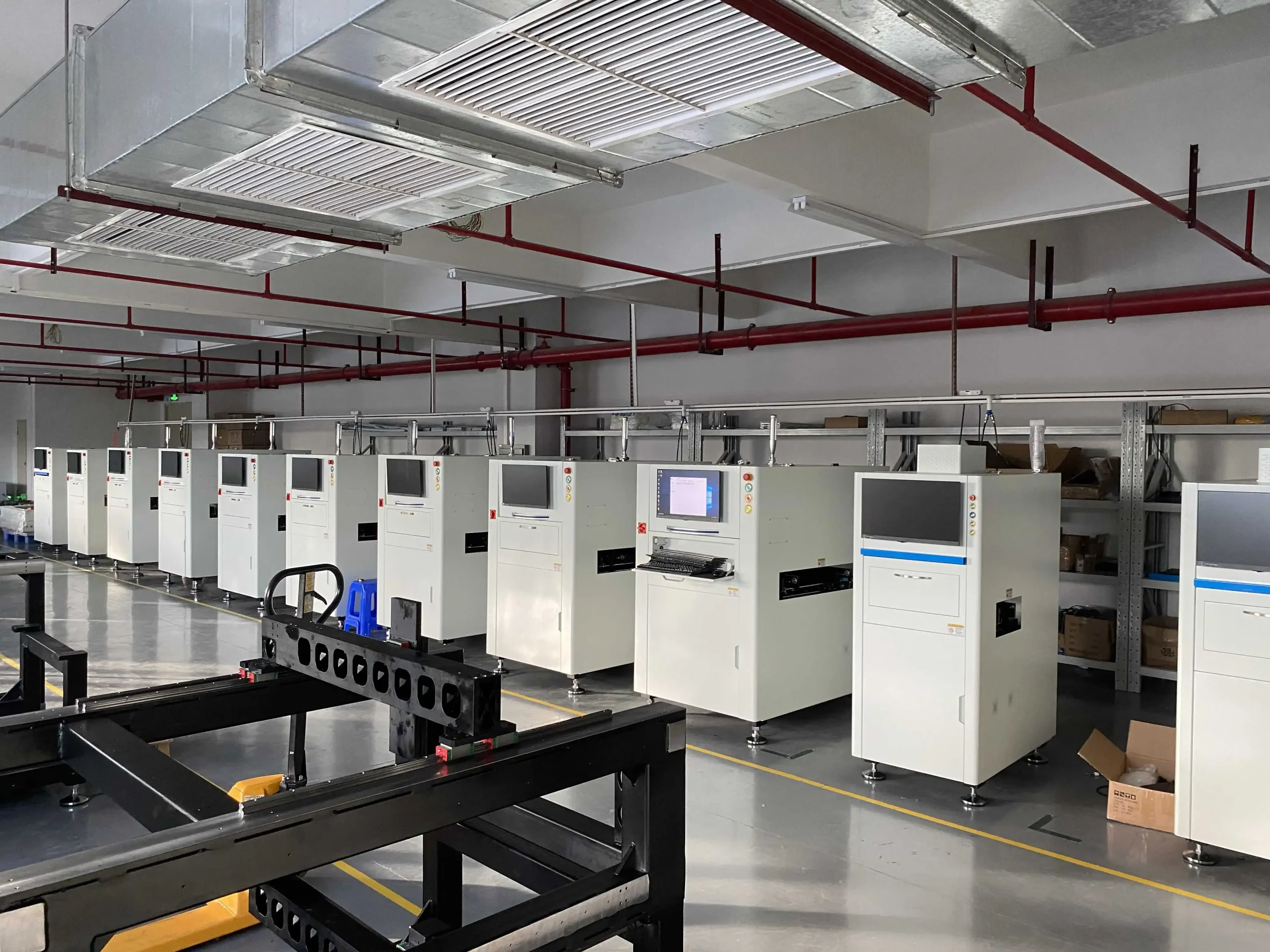

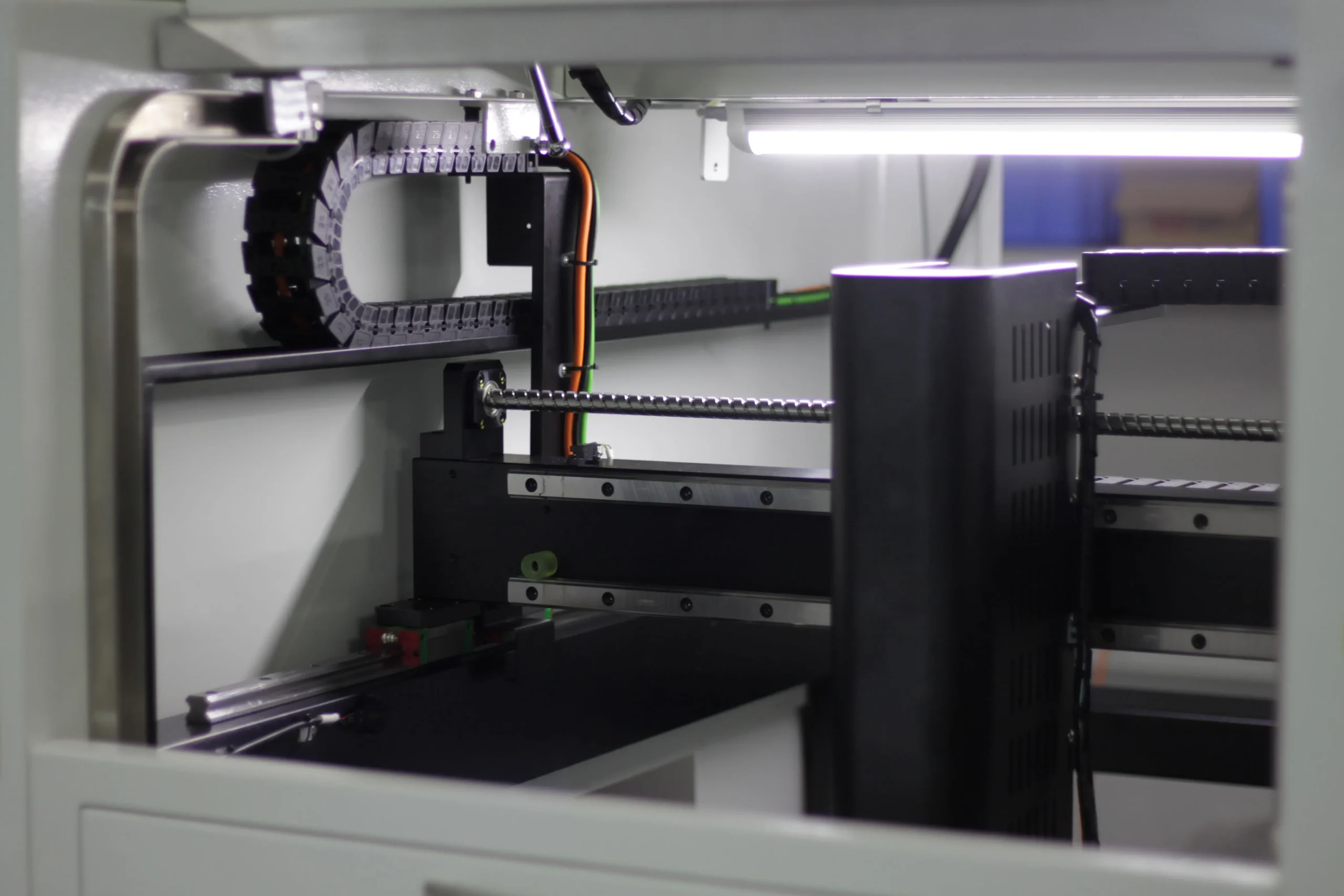

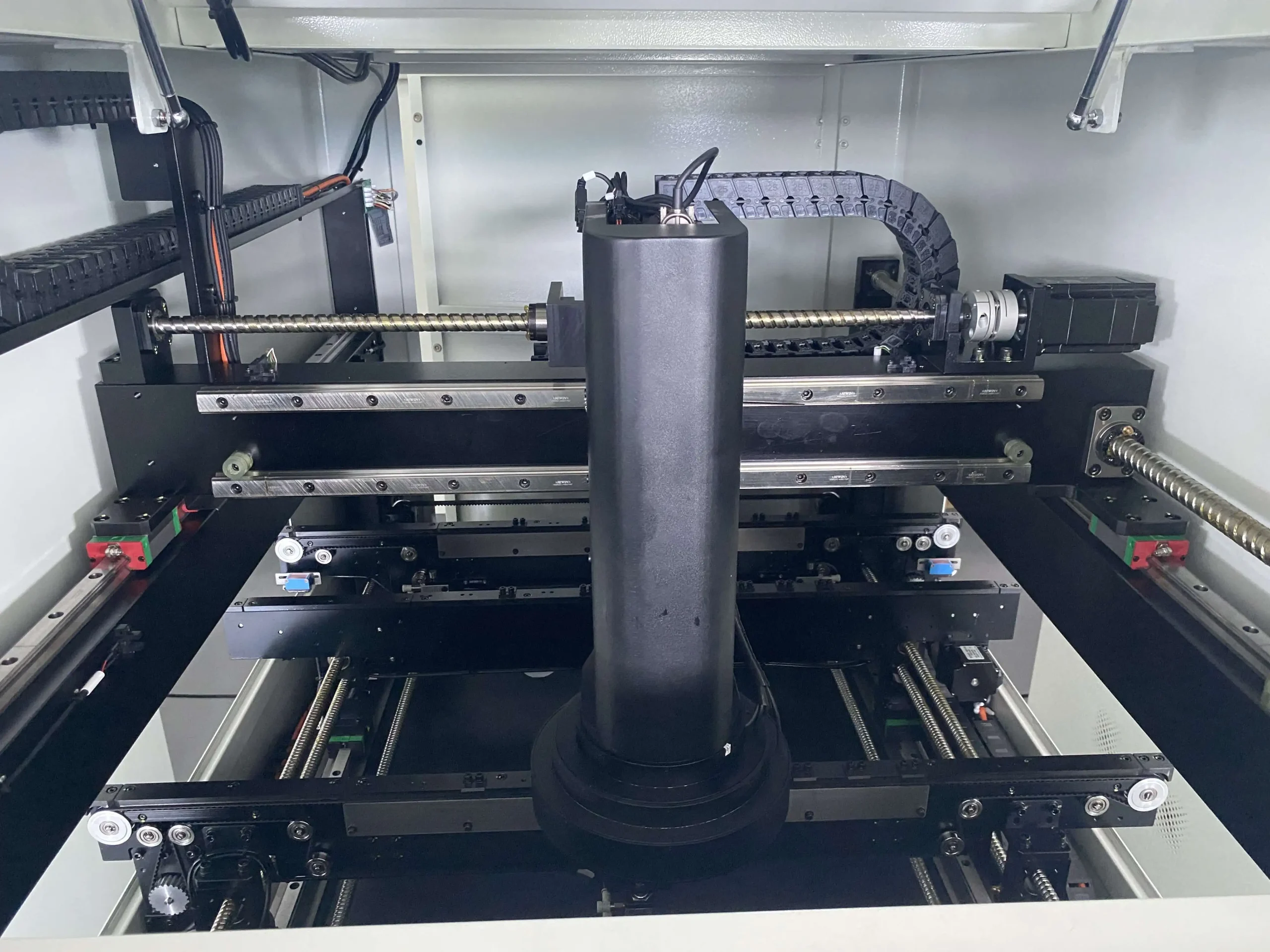

نمایش محصول – تجهیزات SMT AOI
