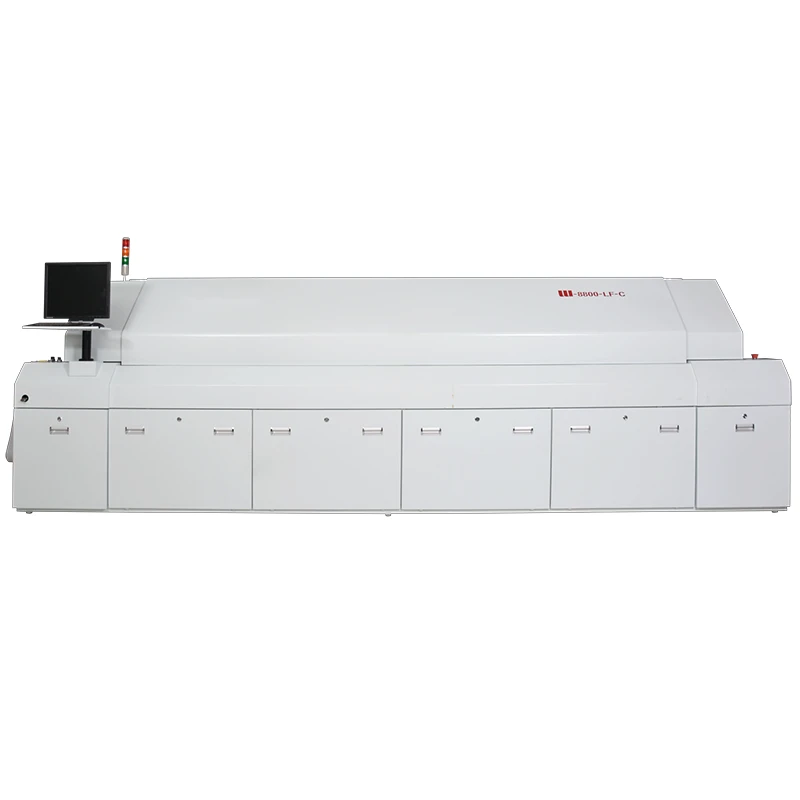

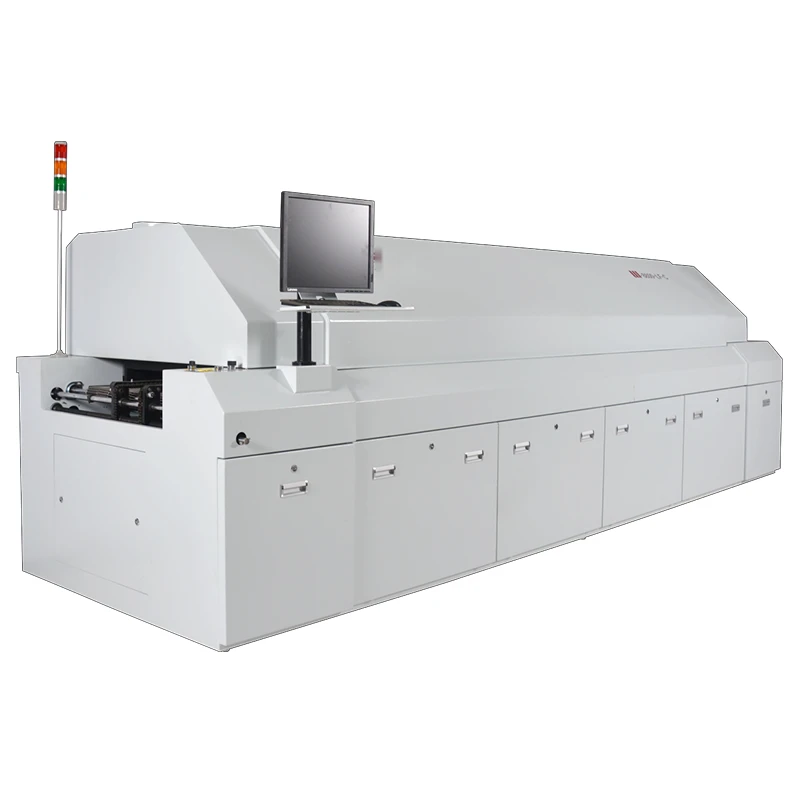

W-8800-LF-C Big-Sized 8 Zones Lead-Free Smt Reflow Soldering Oven

اثربخشی گرمایش را به طور اساسی افزایش می دهد. قابلیت‌های جبران حرارتی سریع و موثر، مخصوصاً برای جوش‌های بی‌عیب قطعاتی مانند BGA، CSP، QFP، و بردهای مدار چندلایه، که در مادربردهای رایانه‌ها و تلفن‌های همراه یافت می‌شوند. هر منطقه دمایی مجاور فاقد یک سری دما است.

دسته: دستگاه لحیم کاری Reflow

توضیحات
نظرات (0)

توضیحات

پارامتر فنی – اجاق لحیم کاری 8 ناحیه ای بدون سرب با سایز بزرگ

Model No.	W-8800-LF-C
Heating Parts Parameters
Number of Heating Zones	Up8 + Bottom8
Length of Heating Zones	3180mm
Heating Pattern	FullHotAir (up and down in a small cycle)
Number of Cooling Zones	Plasma fan air-cooled plus two-stage liner cooling (length 800MM)
Conveyor Parts Parameters
Max.Width Of PCB	Mesh Belt 600mm, Track 400mm
Conveyor Direction	L→R
Conveyor Height	880±20mm
Transmission Agent	Mesh + Chain
Conveyor Speed Range	0-2000mm/min
Control Parts Parameters
Power Supply	5 Wire, 3 Phase, 380V
Start Power	48KW
Power Consumption	Approx8-10KW
Warming Time	Approx 20 mins
Temp. Setting Range	Room Temp.-380℃
Temperature Control Method	PC+PID+SSR
TemperatureDifference Between Adjacent Zone	70 ℃, can correspond to the highest standards of lead-free process.
Temperature Control Precision	±2℃
Temperature Deviation on PCB	±2℃
Abnormal Alarm	Temperature abnormal（too high or too low after the constant temperature keeping）
Power-offProtection	UPS
Open Way	Electric Screw Rod
General Parameters
Dimension(LWH)mm	530013501500
Weight	Approx1800Kg

مشخصات محصول – اجاق لحیم کاری 8 ناحیه ای بدون سرب Smt Reflow

1. سیستم گرمایش

سیستم هوای گرم سیکل کامل صفحه مسی با دمای بالا اصلاح شده کامل سه لایه و فن آوری جت چند نقطه ای توربو شارژ برای اطمینان از دمای یکنواخت در کوره، ناهمسانگردی خوب در هر منطقه دما، و سطح تخته خالی گرم تولید نمی کند. نواحی ناشی از شکست زمانی که گرم می شود و سایه ایجاد نمی کند.
اساساً راندمان گرمایش را بهبود می بخشد. عملکرد سریع و کارآمد جبران حرارتی، به ویژه برای جوشکاری کامل اجزایی مانند مادربردهای کامپیوتر و بردهای تلفن همراه، مانند BGA، CSP، QFP و مدارهای چند لایه مناسب است. هیچ سری دمایی در هر منطقه دمایی مجاور وجود ندارد.
ماژول گرمایش مستقل بالا و پایین، گردش هوای گرم مستقل، منطقه جوش دوتایی، یا منطقه جوش سه گانه.

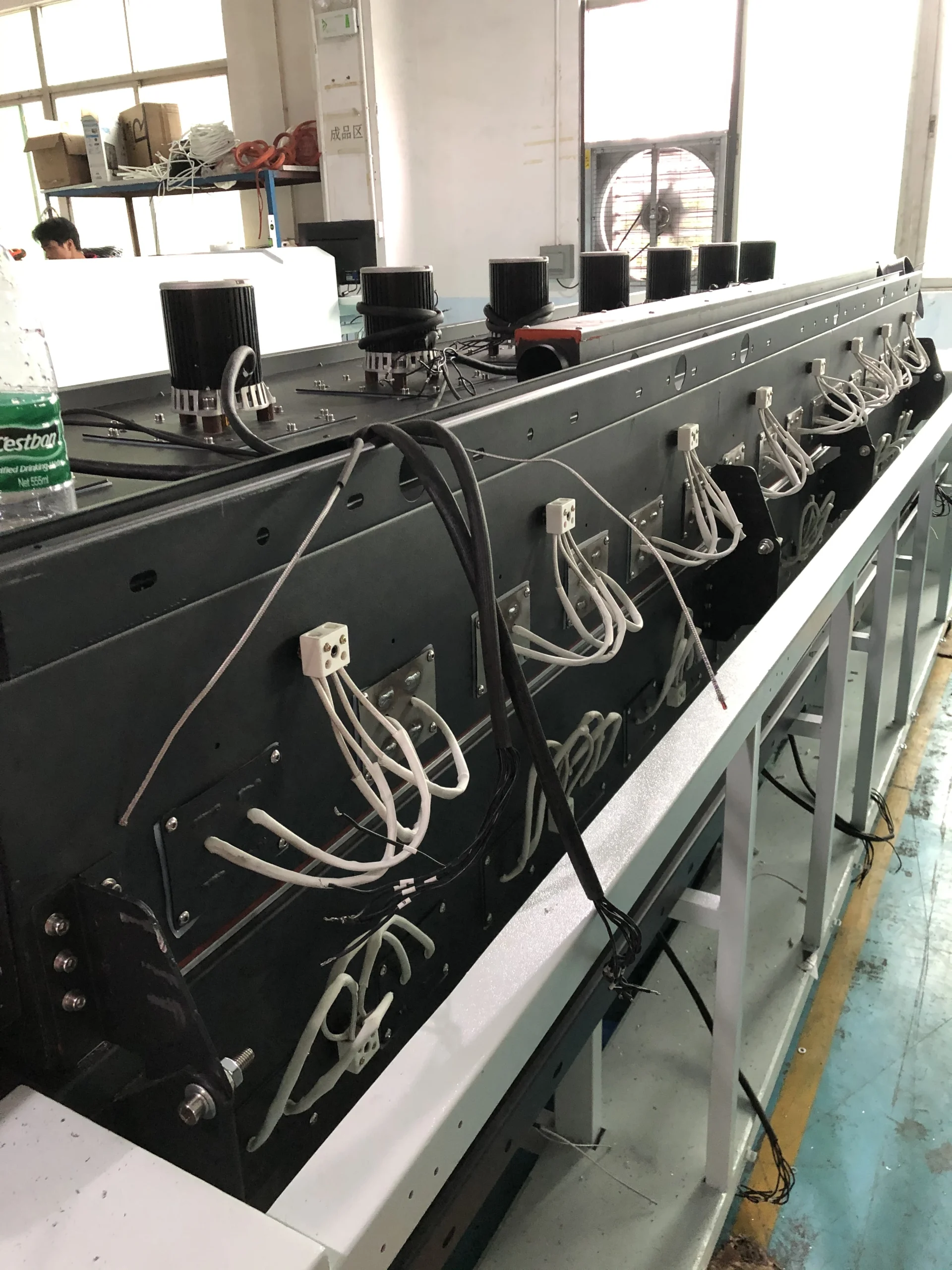

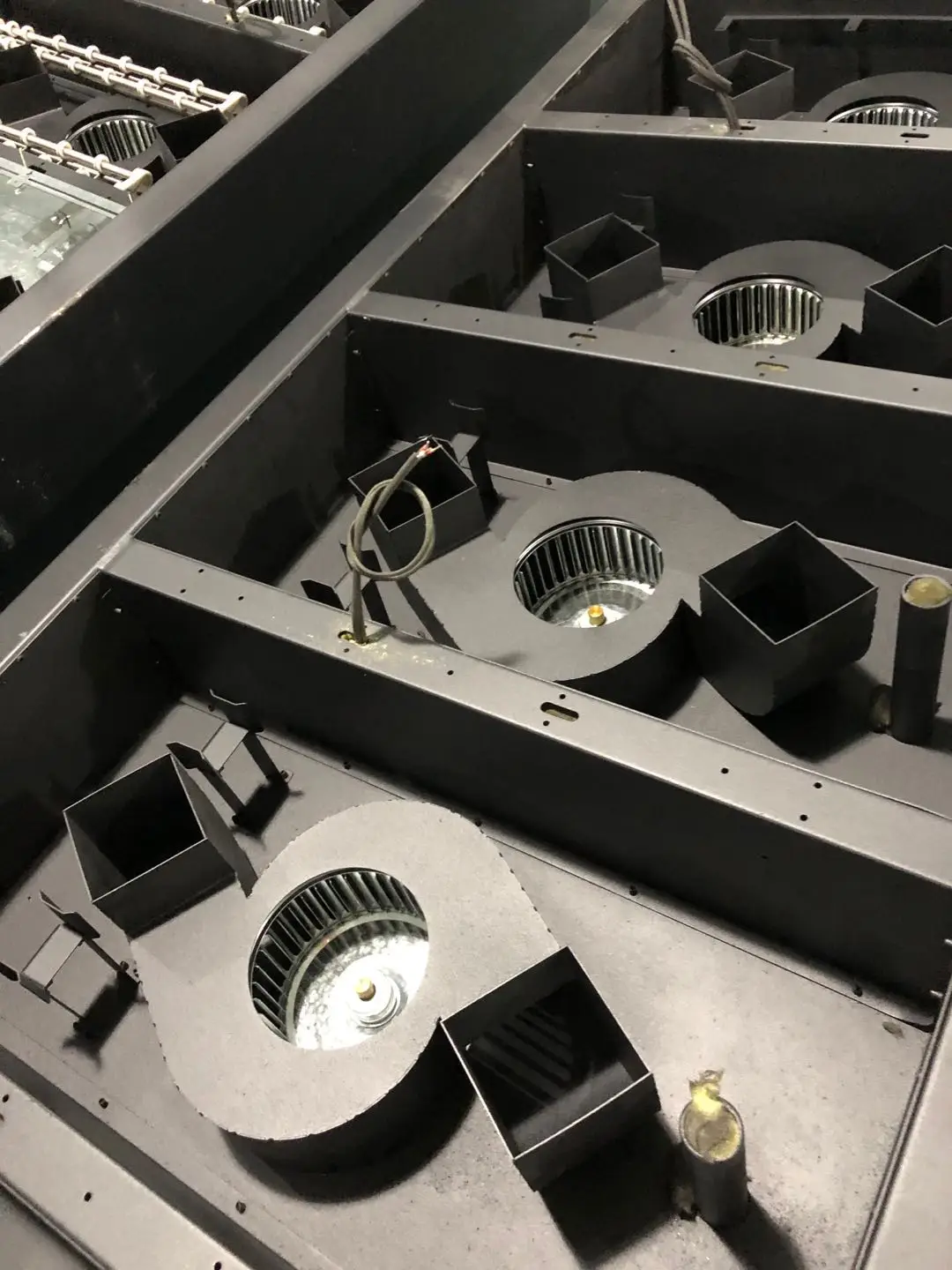

هر منطقه دما دارای طراحی مدولار، موتور هوای گرم شفت بلند مقاوم در برابر درجه حرارت بالا و سیم گرم کننده نیکل کروم با انرژی بالا است که نگهداری و تعمیر آن آسان است.

2. سیستم حمل و نقل

ریل راهنما دو شیار متقارن، مقاومت در برابر دمای بالا بدون تغییر شکل، اینرسی حرارتی کم. زنجیر و مش استاندارد با همان سرعت و سرعت موازی حمل می شوند و یک سیستم حمل و نقل دو ریلی یا یک سیستم پشتیبانی مرکزی در دسترس است.
تنظیم عرض یک ساختار تنظیم عرض کواکسیال چهار قفسه ای را اتخاذ می کند که به طور موثر ریل های راهنمای موازی را تضمین می کند، از وقوع تخته ها و تخته های گیر کرده جلوگیری می کند، بدون تمیز کردن و تنظیم آسان. عملیات تعریض را می توان به صورت خودکار و دستی انجام داد.
سیستم سوخت گیری خودکار کنترل شده توسط کامپیوتر، که می تواند به طور خودکار با توجه به سرعت حمل و نقل و وضعیت ماشین سوخت گیری کند و جریان را می توان تنظیم کرد.
سیستم تنظیم عرض خودکار کنترل PID حلقه بسته را اتخاذ می کند که می تواند به طور خودکار با توجه به پارامترهای وارد شده توسط رایانه به عرض مورد نیاز با دقت 0.2 میلی متر تنظیم شود.

3. سیستم بازیابی شار خنک کننده و لحیم کاری

سیستم خنک کننده اجباری دو یا سه بخش از منطقه دمای خنک کننده هوای اجباری را برای پاسخگویی به فرآیند بدون سرب اتخاذ می کند. منحنی خنک کننده صاف است، بدون تغییر ناگهانی، تبادل حرارت کامل است و حداکثر سرعت خنک کننده می تواند به -5 ℃ / S برسد.
Zone 4-8 دارای یک سیستم جمع آوری شار مستقل است که می تواند کوره را برای مدت طولانی تمیز نگه دارد و انتشار گازهای خروجی اگزوز سازگارتر با محیط زیست است. گاز جدا شده توسط کوره نیتروژن را می توان برای صرفه جویی در نیتروژن بازیافت کرد.
بدون طراحی فیلتر، تمیز کردن آسان.

4. سیستم نیتروژن (اختیاری)

سیستم حفاظت از نیتروژن کاملا مهر و موم شده، مصرف کم N2. هنگامی که مصرف نیتروژن 15-20 متر مکعب باشد، ناحیه جوش می تواند به غلظت اکسیژن زیر 500PPM برسد.
سیستم خنک کننده گردش داخلی تضمین می کند که نیتروژن می تواند فیلتر شود و مجدداً مورد استفاده قرار گیرد و مصرف نیتروژن را کاهش دهد.
طراحی پانل کنترل جریان نیتروژن و سیستم تجزیه و تحلیل اکسیژن، مشاهده و تنظیم آسان.

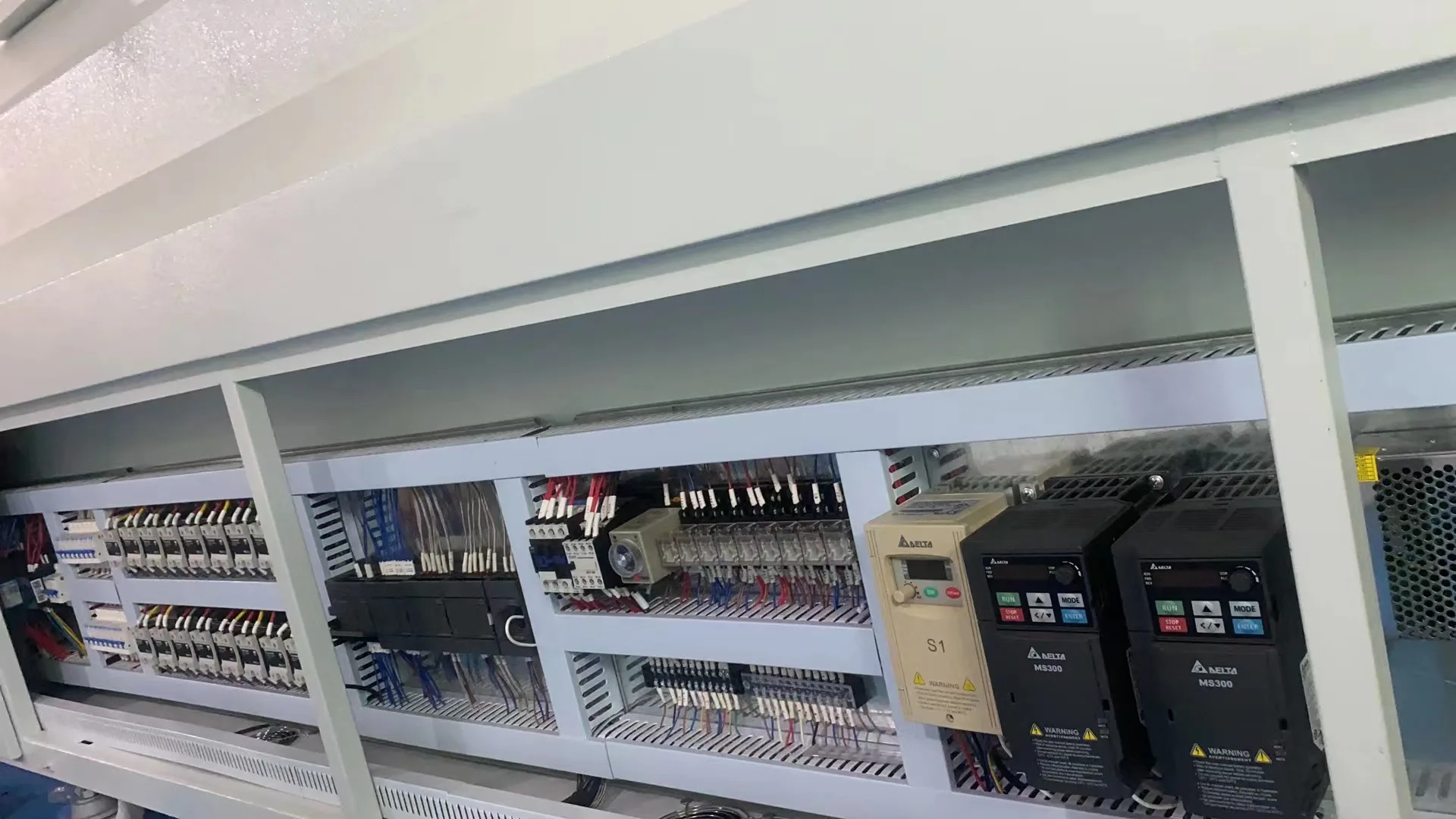

5-سیستم کنترل

سیستم کنترل از PLC میتسوبیشی استفاده می کند و رایانه بالایی از رایانه Lenovo با سیستم عامل ویندوز XP و LCD 17 اینچی استفاده می کند که پایدار و قابل اعتماد است.
نرم افزار کنترل قدرتمند، با کنترل پارامترهای فرآیند انعطاف پذیر و عملکردهای تست منحنی دما است. رابط های عملیاتی چینی و انگلیسی را می توان در هر زمان تغییر داد.
استفاده از پایانه های WOGO تمام قطعات الکتریکی مارک های وارداتی هستند و تمام خطوط سیگنال در حال پردازش محافظ هستند.
تنظیم خودکار ماژول دما، جبران خودکار اتصال سرد، کنترل دما در ± 1 ℃.

HCT – تولید کننده/تامین کننده کوره لحیم کاری Smt Reflow بدون سرب چین

HCT یک تولید کننده چینی است که در تولید کوره های لحیم کاری بدون سرب SMT تخصص دارد. این اجاق‌ها در صنعت تولید لوازم الکترونیکی برای لحیم کاری اجزای نصب سطحی بر روی تخته‌های مدار چاپی (PCB) بدون استفاده از لحیم کاری بر پایه سرب، بسیار مهم هستند.

HCT طیف وسیعی از اجاق‌های لحیم کاری SMT بدون سرب را ارائه می‌دهد که برای برآوردن نیازهای مختلف تولید طراحی شده‌اند. این اجاق‌ها از فناوری گرمایش پیشرفته و سیستم‌های کنترل دقیق دما برای اطمینان از شرایط لحیم کاری بهینه برای مجموعه‌های PCB مختلف استفاده می‌کنند. آنها به ویژگی هایی مانند مناطق گرمایش متعدد، سرعت نوار نقاله قابل تنظیم و کنترل های خودکار برای عملکرد کارآمد مجهز هستند.

کوره های لحیم کاری بدون سرب SMT HCT به دلیل قابلیت اطمینان، کارایی انرژی و نتایج لحیم کاری با کیفیت بالا معروف هستند. آنها قادر به کار با اندازه‌ها و اجزای مختلف PCB هستند و لحیم کاری ثابت و یکنواختی را در سراسر برد ارائه می‌کنند. این اجاق ها همچنین دارای رابط های کاربر پسند و نرم افزار بصری برای نصب و نظارت آسان هستند.

به عنوان یک تولید کننده چینی، HCT قیمت رقابتی را برای کوره های لحیم کاری بدون سرب SMT خود ارائه می دهد و در عین حال استانداردهای کیفی دقیقی را حفظ می کند. آنها پشتیبانی جامعی از جمله نصب، آموزش و خدمات پس از فروش را به مشتریان ارائه می دهند و از یکپارچگی روان و عملکرد بهینه تجهیزات آنها اطمینان می دهند.
