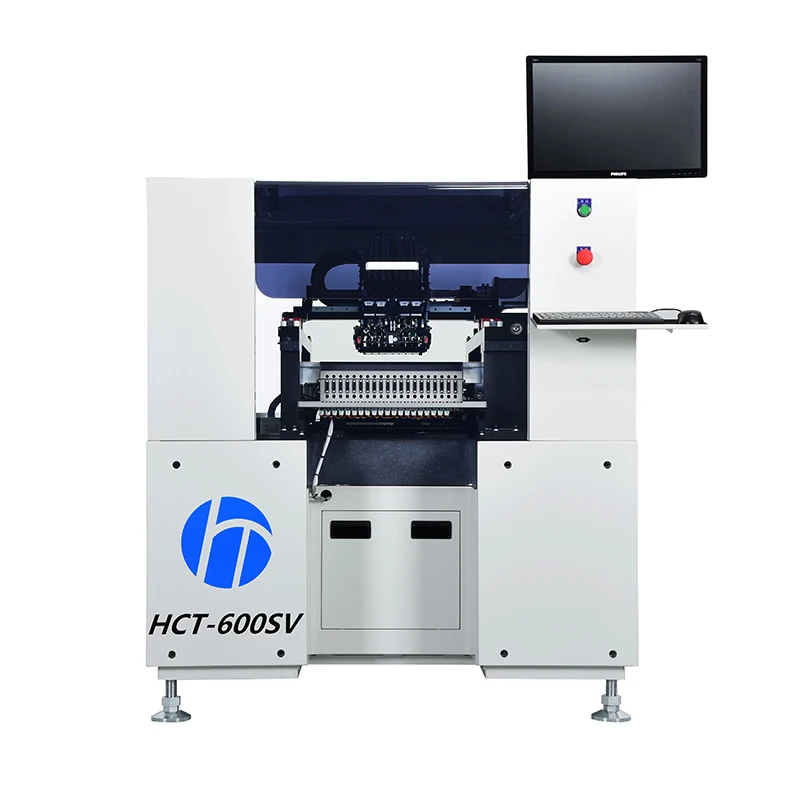

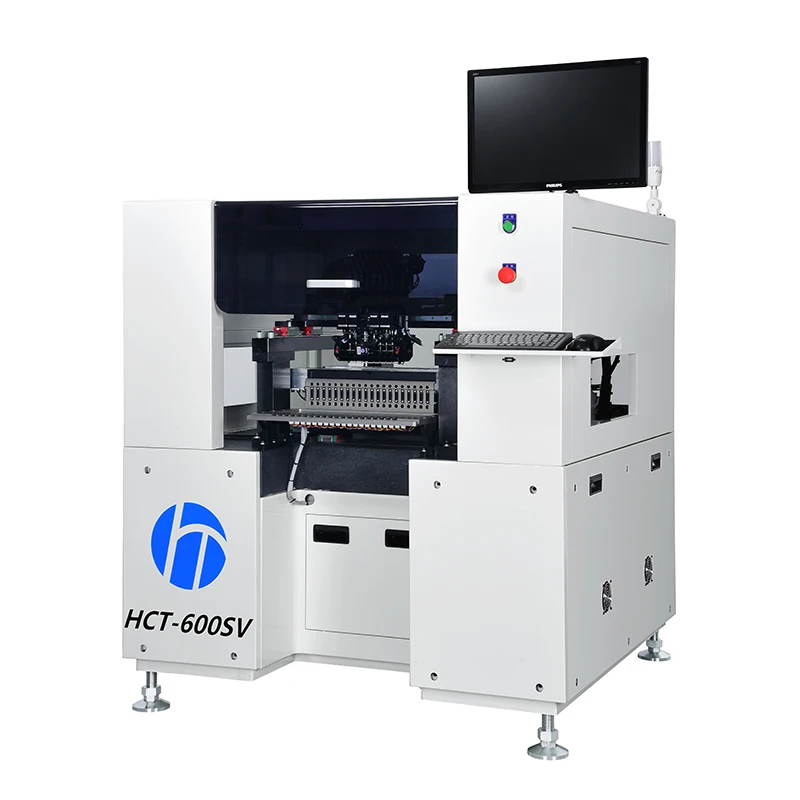

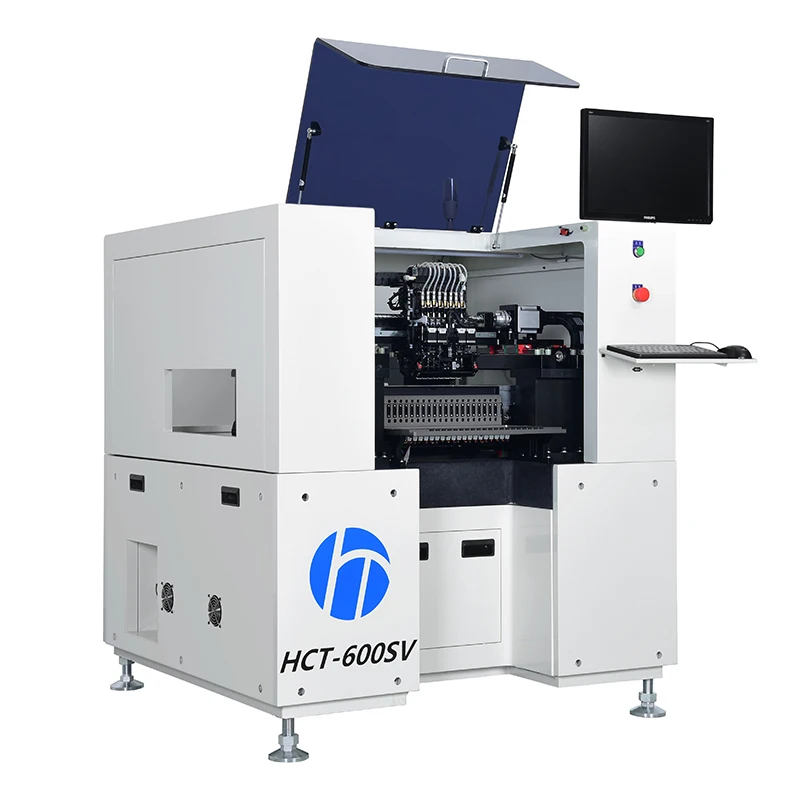

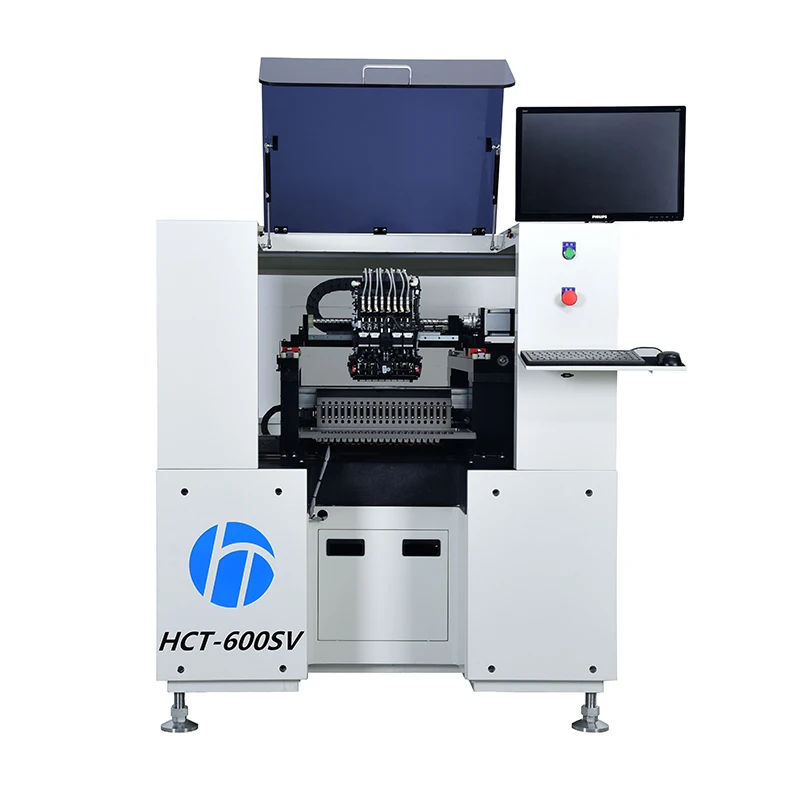

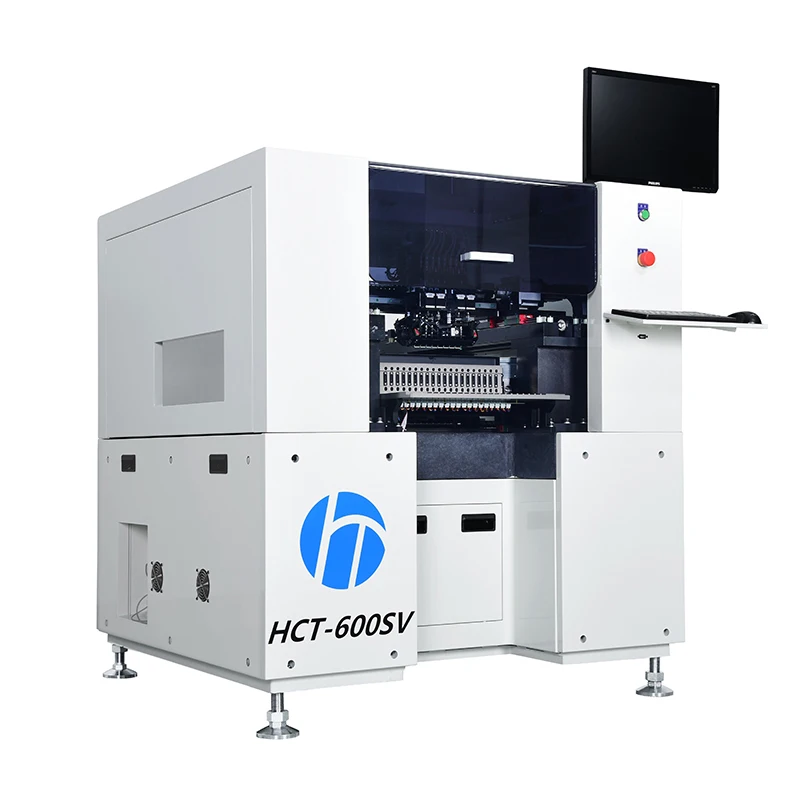

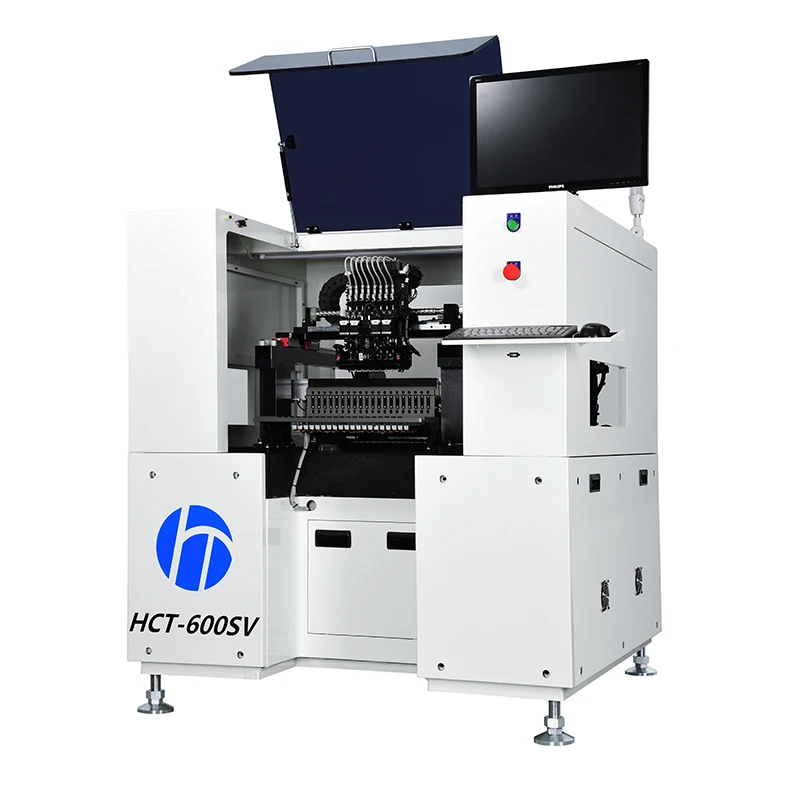

پارامترهای فنی – دستگاه Smt Led Placement Automatic
|
Model |
HCT-600SV |
|
|
Alignment |
Flying Vision Alignment System |
|
|
Number of Spindles |
8 Spindles x 1 Gantry |
|
|
RatedPlacement Speed |
Vision Alignment |
LED 283540,000 CPH (Optimum) |
|
Placement Accuracy |
±0.05mm (Based on the standard chips) |
|
|
Mechanical Precision |
±0.02mm |
|
|
Component Range |
Fly Camera |
0603(inch)~5050~7474(mm), high-power LED,IC<10mm |
|
Max Height |
H=10mm (can handle max. 16mm without vision alignment) |
|
|
Board Dimension(mm) |
Minimum |
50(L) x 50(W) |
|
Maximum |
600(L) x 380(W) |
|
|
PCB Thickness |
0.5 – 3.0 |
|
|
Board Handling Method |
Inline Conveyor |
|
|
Tape Feeder |
Feeder Type |
ElectricFeeder |
|
Feeder Capacity |
20 (12mm Standard) |
|
|
Optional |
8mm, 12mm, 16mm, 24mm |
|
|
Utility |
Power |
AC 220V/240V 50/60Hz, Single phase |
|
Max3.0KW |
||
|
Air Supply |
Built-in Vacuum Pump |
|
|
Mass |
Approx.1250kg |
|
|
External Dimension(mm) |
1,230(L) x1,200(D) x 1,360(H) |
|
ویژگی های محصول – دستگاه قرار دادن خودکار LED Smt
1. دقت بالا: هر یک از هشت هد پیک آپ مجهز به دوربین تراز بینایی FLYING برای تضمین دقت بالا است.
2. سرعت بالا: حداکثر سرعت قرار دادن به 0.09 ثانیه / تراشه.
با یک نوار نقاله داخلی سازگار با SMEMA برای اتوماسیون خط.
هر سر نصب دارای سروو موتور جهت Z خود است که برای حرکت عمودی طراحی شده است
3. اجزای SMD را از 0603 تا 7474 قرار می دهد، برای تراشه LED، خازن ها، مقاومت ها، آی سی، دیود، اجزای شکل عجیب و غیره اعمال می شود.
4. بالاترین قابلیت استفاده از نصب کننده های تراشه با سرعت بالا برای قطعات LED DOB بالا.
5. مناسب برای تمام محصولات نورپردازی LED، از جمله نوارهای PCB انعطاف پذیر، تخته های لامپ LED دایره ای و حتی تخته هایی با شکل نامنظم. PCB های LED تا طول 600 میلی متر را در یک پاس جمع می کند.
6. پشتیبانی سخت افزاری با کیفیت عالی با استفاده از مارک های معروف بین المللی، تکرارپذیری و دقت قرار دادن را تضمین می کند.
7. نرم افزار خود توسعه یافته تولید، عملیات آسان و برنامه نویسی را ساده می کند.
پشتیبانی سخت افزاری با کیفیت عالی
|
Ball Screws |
KURODA / THK / NSK (Japan) |
|
Linear Guide |
HIWIN (Taiwan) |
|
Servo Motors & Drivers |
PANASONIC (Japan) / HCFA (China) |
|
Stepper Motors & Drivers |
MOONS (China) |
|
Cables & Tank Chain |
IGUS (Germany) |
|
Solenoid Value |
CKD (Japan) / MAC (America) |
|
IPC |
IndependentResearch & Development |
بسیاری از محصولات شروع به استفاده از تجهیزات LED مانند نمایشگرهای LED، چراغ های راهنمایی، چراغ های خودرو، نور پس زمینه LED، منابع روشنایی و غیره کرده اند. بنابراین در هنگام تولید و نصب محصولات ال ای دی به یک دستگاه جاگذاری جهت قرارگیری سریع و تمام اتوماتیک نیز نیاز داریم. در مقایسه با سایر ماشین های تولید شده توسط خط مونتاژ سنتی SMT، آخرین دستگاه انتخاب و مکان LED SMD ما می تواند کاملاً نیازهای دقیق محصولات LED را برآورده کند. مهمتر از آن، الزامات سرعت و اندازه نیز بالا است، بنابراین سرعت نصب در هنگام استفاده از دستگاه لامپ سازی اتوماتیک LED باید سریع باشد و در عین حال، طول برد مدار چاپی روی دستگاه قرارگیری حداقل باشد. 1200 میلی متر. ما دستگاه نصب LED ارزان را با سرعت و دقت بالا در اختیار شما قرار می دهیم.
